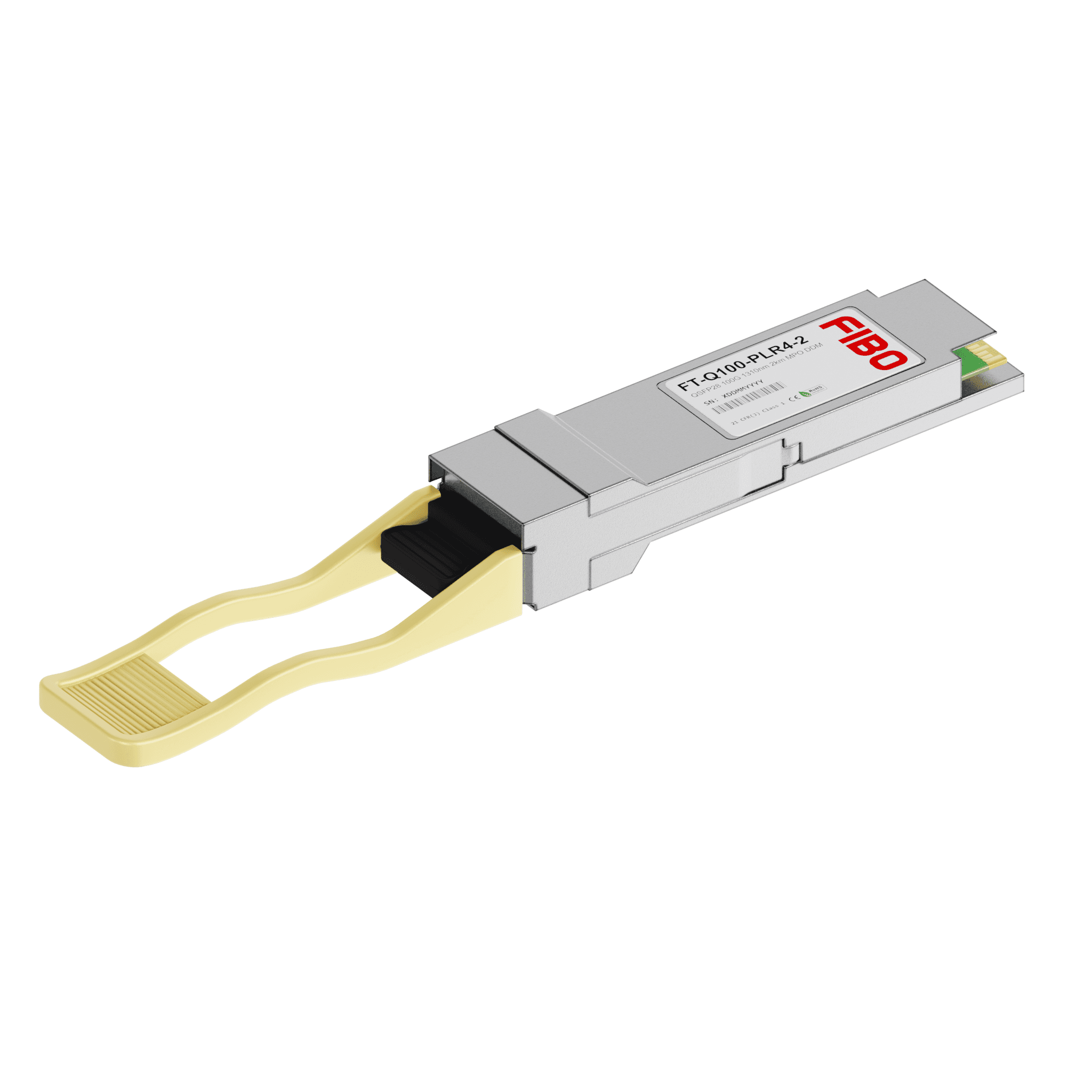

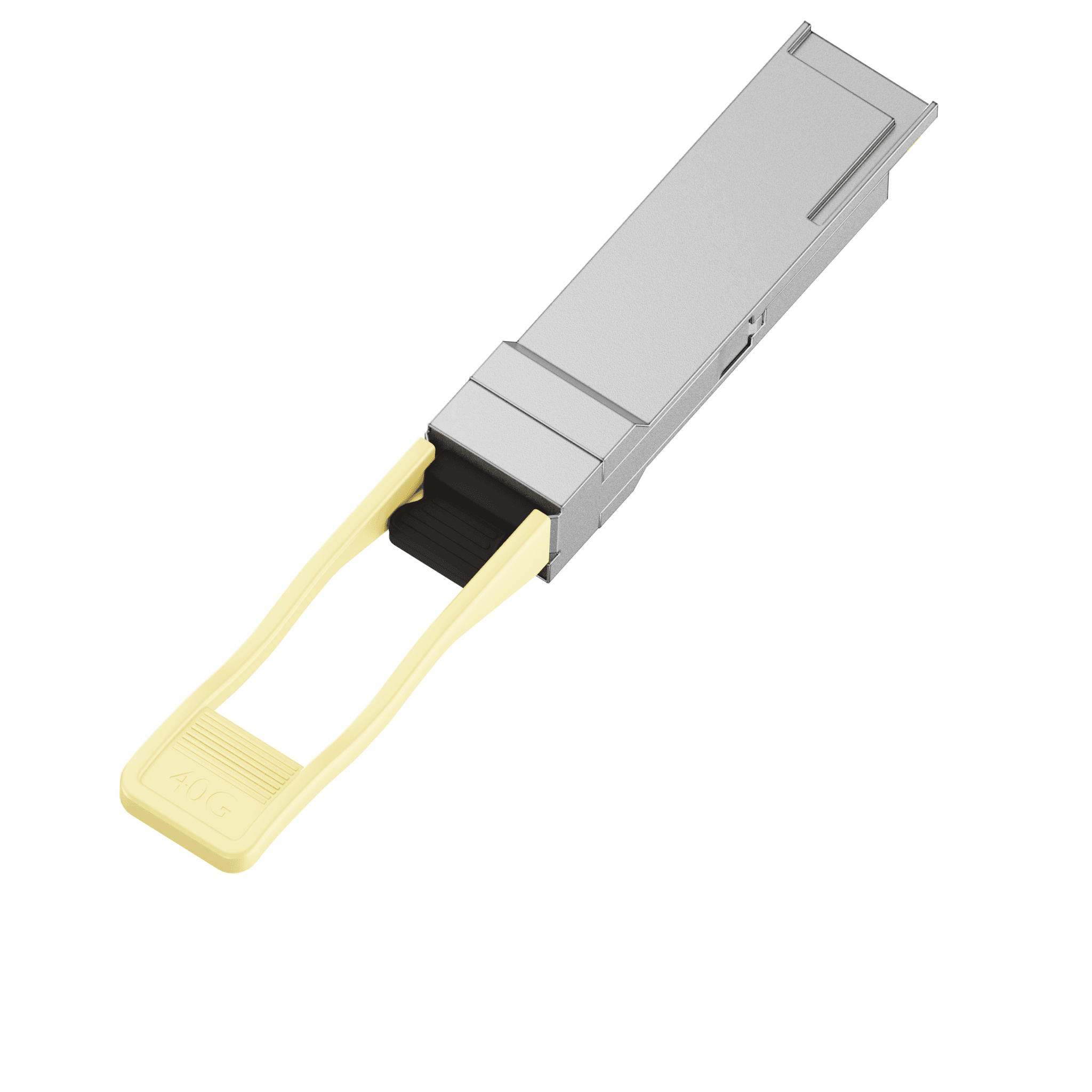

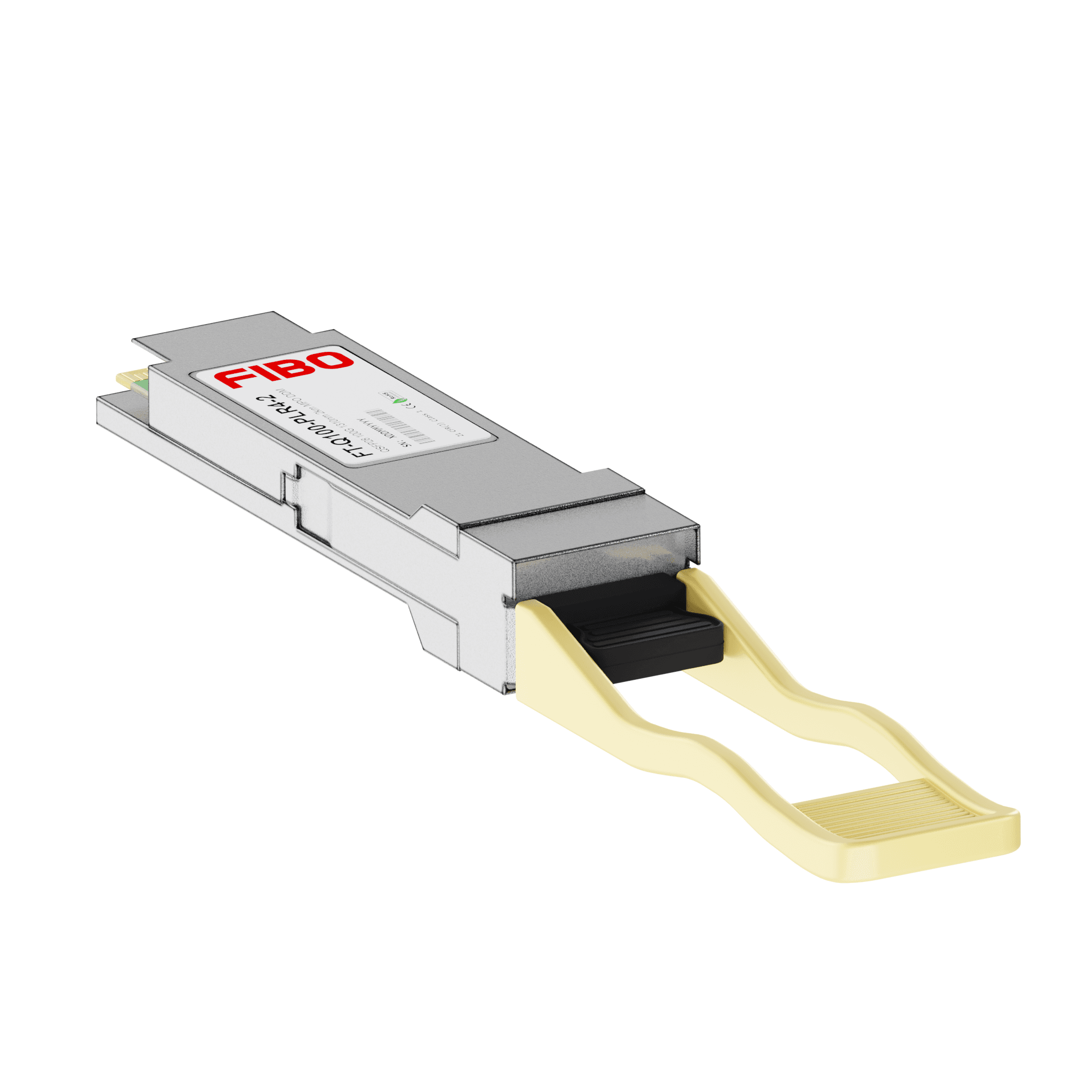

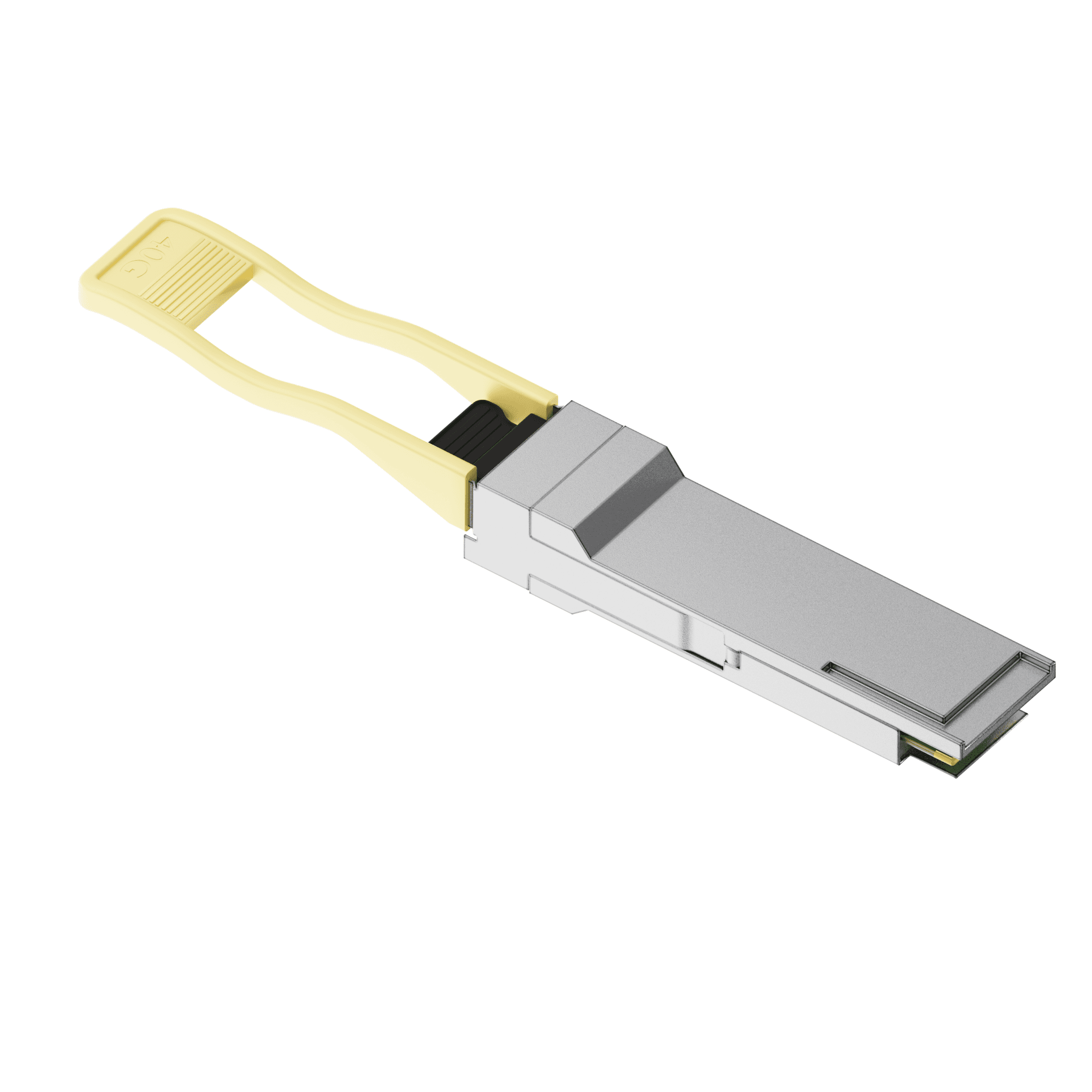

100GBASE-LR4 (PSM4) QSFP28 модуль 1310нм 2км

FT-Q100-PLR4-2 — модуль QSFP28 на 100 Гбит/с с параллельной передачей по одномодовому волокну. Агрегатная скорость от 103,125 до 111,81 Гбит/с набирается четырьмя линиями по 25,78125 Гбит/с. Каждая линия идёт по собственной паре волокон: восемь волокон ленточного шнура с разъёмом MPO вместо спектрального уплотнения в одной паре. Дальность — до 2 км по волокну 9/125 мкм.

Параллельная восьмиволоконная схема отличает FT-Q100-PLR4-2 от 100GBASE-LR4, где четыре несущие сводятся мультиплексором в одно волокно. Отсутствие мультиплексора даёт два следствия. Модуль устроен проще. При поддержке разветвления со стороны оборудования четыре линии работают как независимые каналы 25 Гбит/с. Через шнур MPO — LC один порт подключает коммутатор доступа к четырём стойкам.

Средняя мощность передатчика на линию составляет от −6,0 до +2,0 дБм при суммарной не более +9,5 дБм, чувствительность приёмника на линию — −10,1 дБм, перегрузка — +4,5 дБм. Рабочий диапазон длин волн 1260–1355 нм с номиналом 1310 нм, коэффициент гашения не менее 3,5 дБ, подавление боковых мод — 30 дБ. Внешний опорный тактовый сигнал не требуется.

Питание 3,3 В при токе не более 1060 мА, рассеиваемая мощность менее 3,5 Вт, рабочая температура корпуса от 0 до +70 °C. Модуль соответствует IEEE 802.3bm, спецификациям QSFP28 MSA и SFF-8636; модуль поддерживает горячую замену и цифровую диагностику DDM.

Исполнение с дальностью 10 км — FT-Q100-PLR4-10. Спектральное уплотнение в одной паре волокон на ту же дальность — FT-Q100-LR4-2, одноканальные модули 100 Гбит/с по паре волокон — FT-Q100-DR и FT-Q100-FR.
