100GBASE-LR4 (PSM4) QSFP28 модуль 1310нм 10км

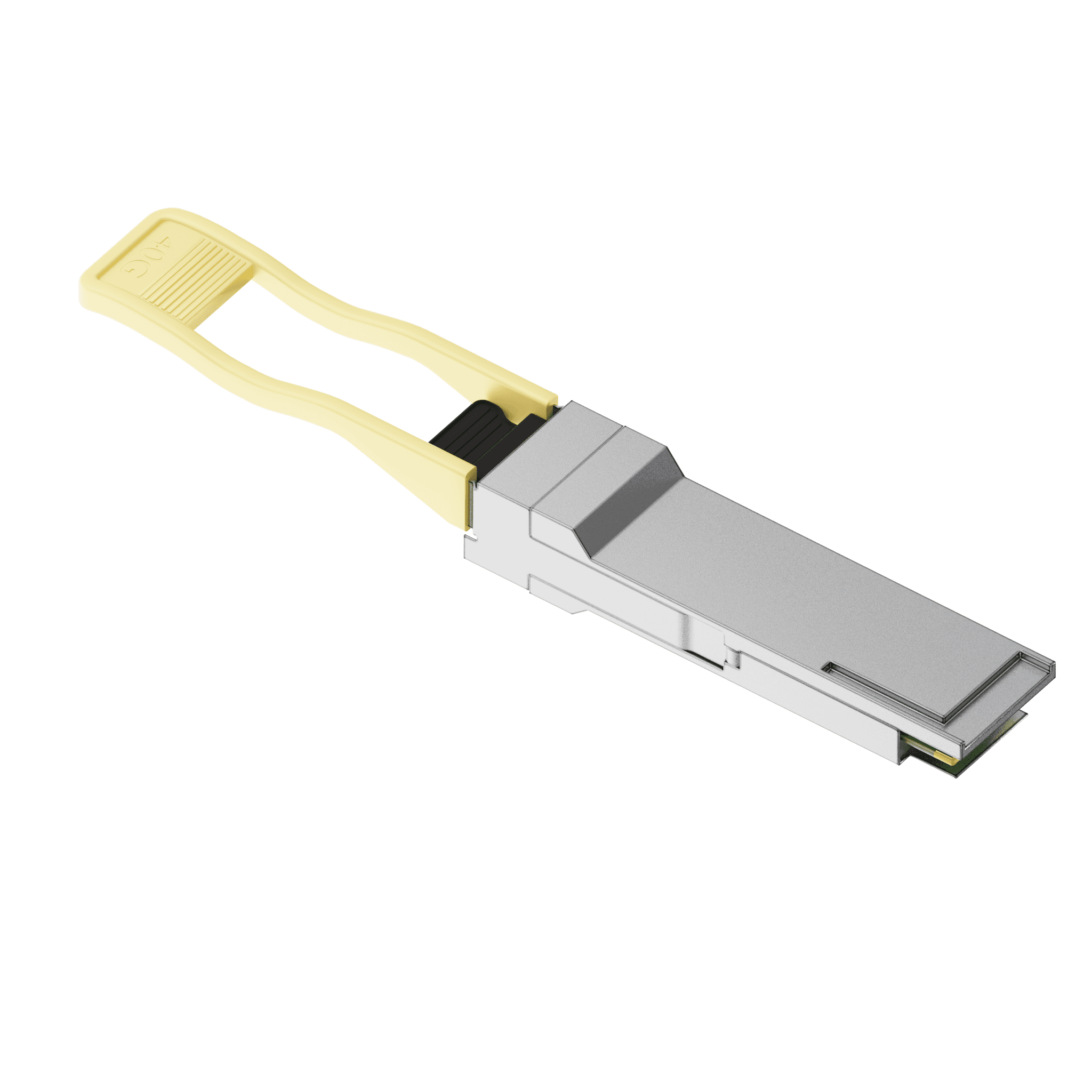

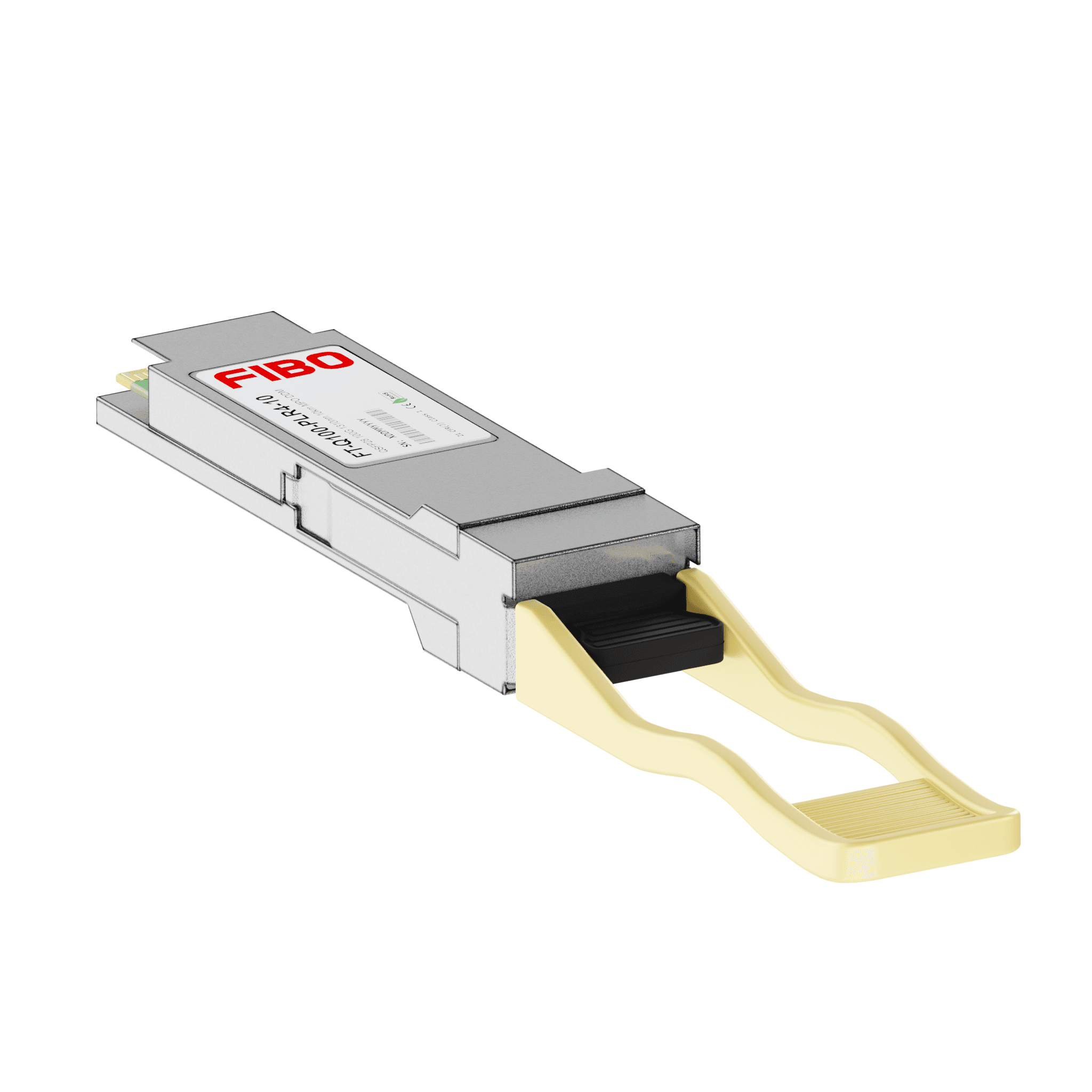

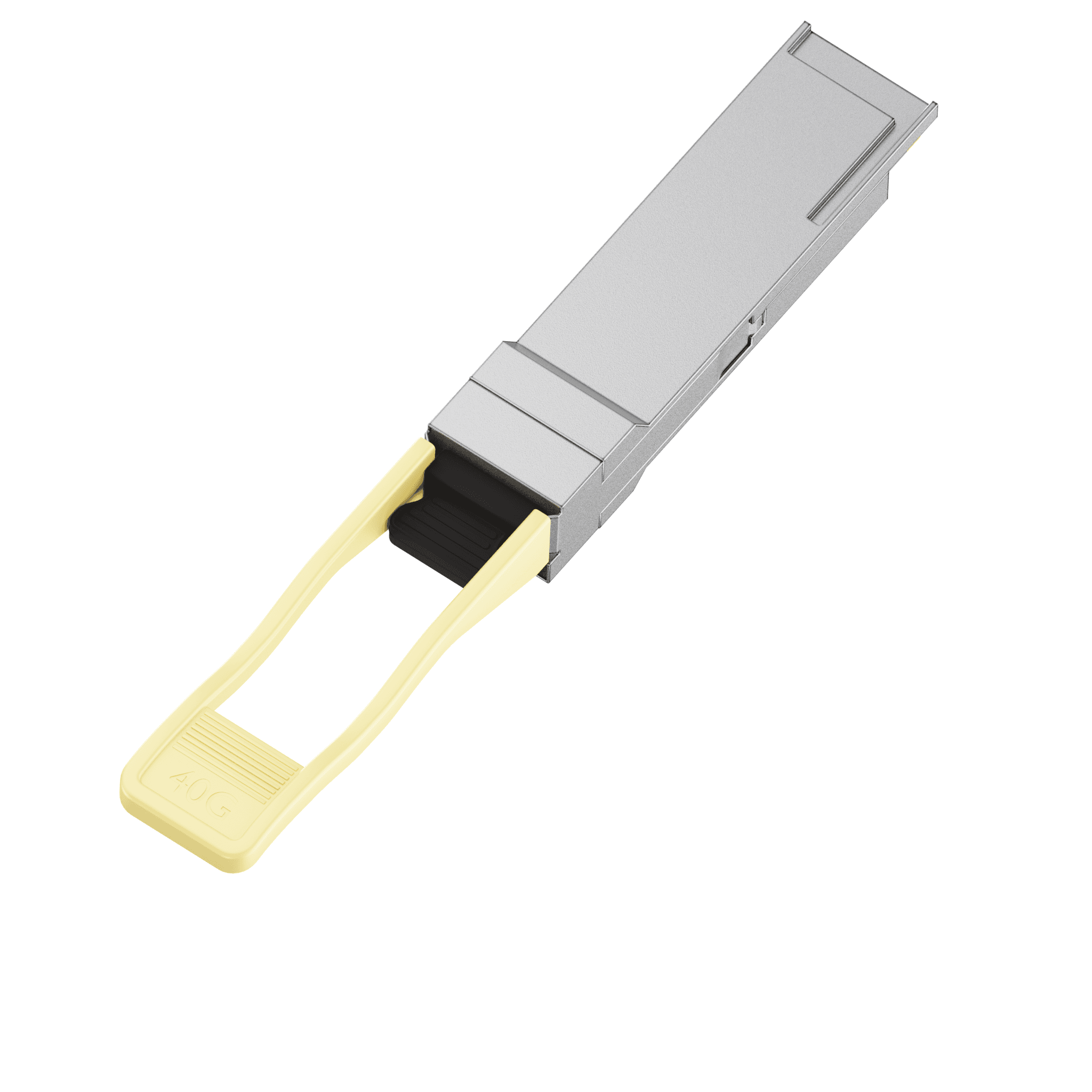

FT-Q100-PLR4-10 — модуль QSFP28 на 100 Гбит/с для одномодовой линии длиной до 10 км. Четыре линии по 25,78125 Гбит/с идут параллельно, каждая по собственной паре волокон, и вместе дают от 103,125 до 111,81 Гбит/с. Оптический интерфейс — восьмиволоконный ленточный шнур с разъёмом MPO.

Десять километров при параллельной схеме — это дальность магистрального модуля 100GBASE-LR4, полученная без оптического мультиплексора в тракте. Схема занимает восьмиволоконный шнур вместо дуплексного. Исполнение применимо на участках с восьмиволоконной инфраструктурой. Это линии между зданиями кампуса, между машинными залами одной площадки и на стыке с транспортной сетью через оптический кросс.

Четыре линии модуля работают и независимо: если оборудование поддерживает разветвление порта, через шнур MPO — LC он разбирается на четыре канала 25 Гбит/с к разным устройствам.

Мощность передатчика на линию лежит в пределах от −6,0 до +2,0 дБм, суммарная не превышает +9,5 дБм. Чувствительность приёмника на линию — −10,1 дБм, перегрузка — +4,5 дБм, коэффициент гашения не менее 3,5 дБ. Номинальная длина волны 1310 нм, рабочий диапазон 1260–1355 нм, подавление боковых мод — 30 дБ.

Питание 3,3 В при токе не более 1060 мА, рассеиваемая мощность менее 3,5 Вт, рабочая температура корпуса от 0 до +70 °C. Внешний опорный тактовый сигнал не требуется. Модуль соответствует IEEE 802.3bm, спецификациям QSFP28 MSA и SFF-8636; модуль поддерживает горячую замену и цифровую диагностику DDM.

Исполнение на 2 км — FT-Q100-PLR4-2. Спектральное уплотнение в одной паре волокон на ту же дальность — FT-Q100-LR4-10.
