100GBASE-eSR4 QSFP28 модуль 850нм 300м

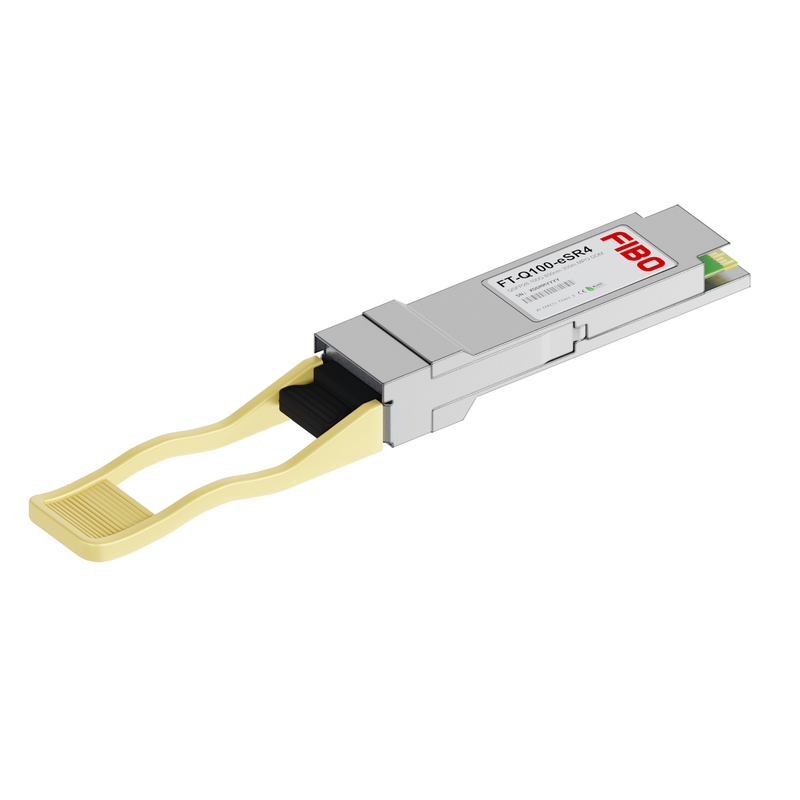

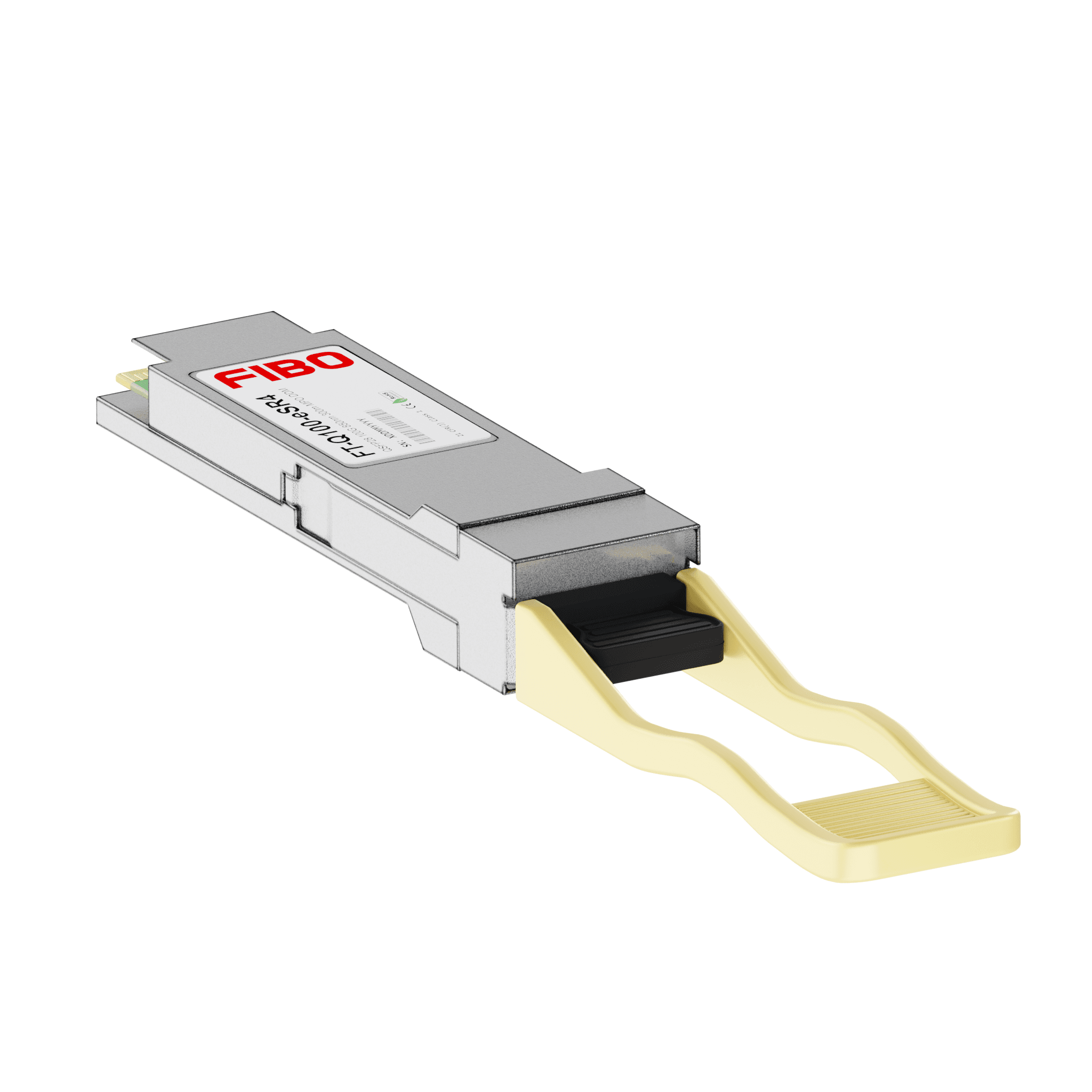

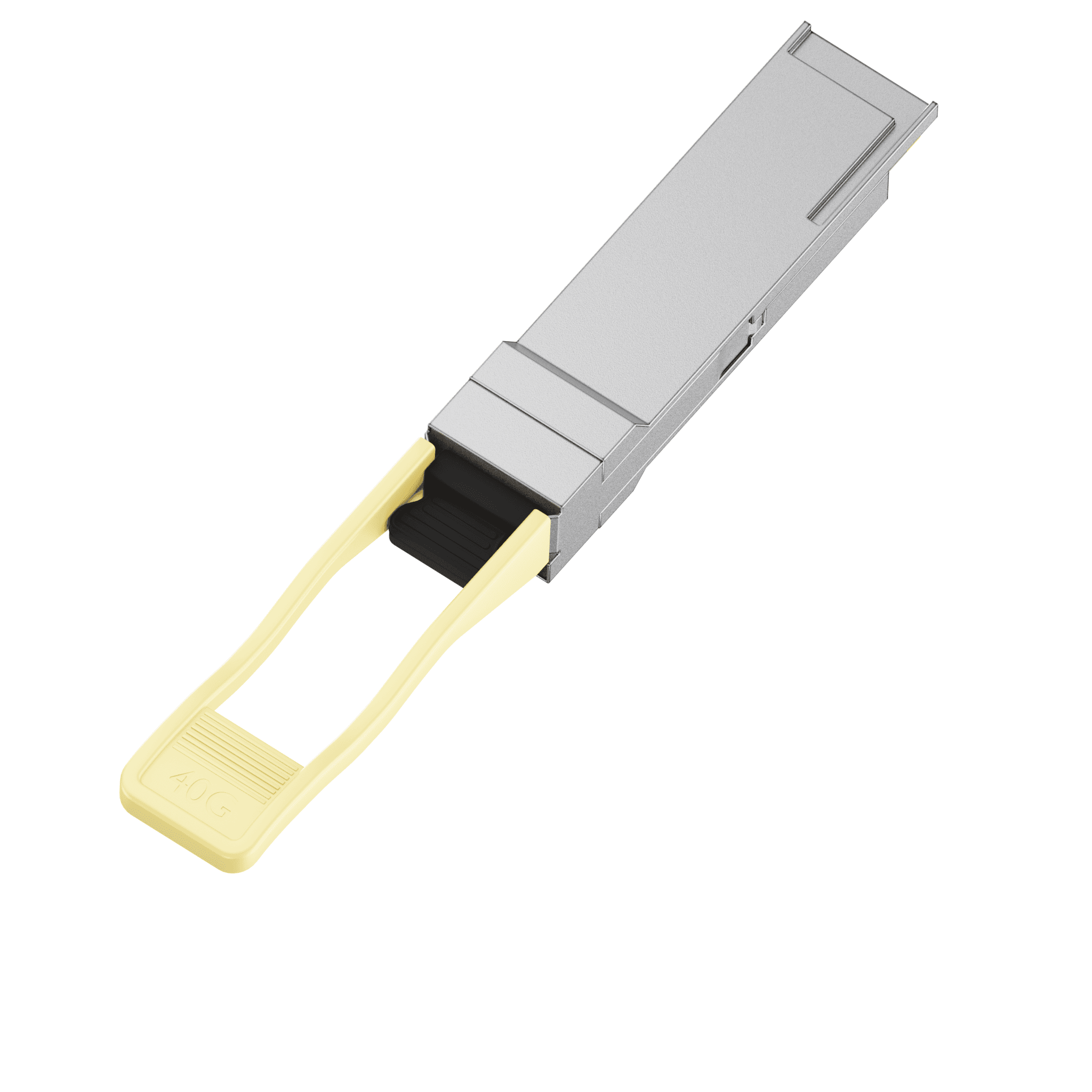

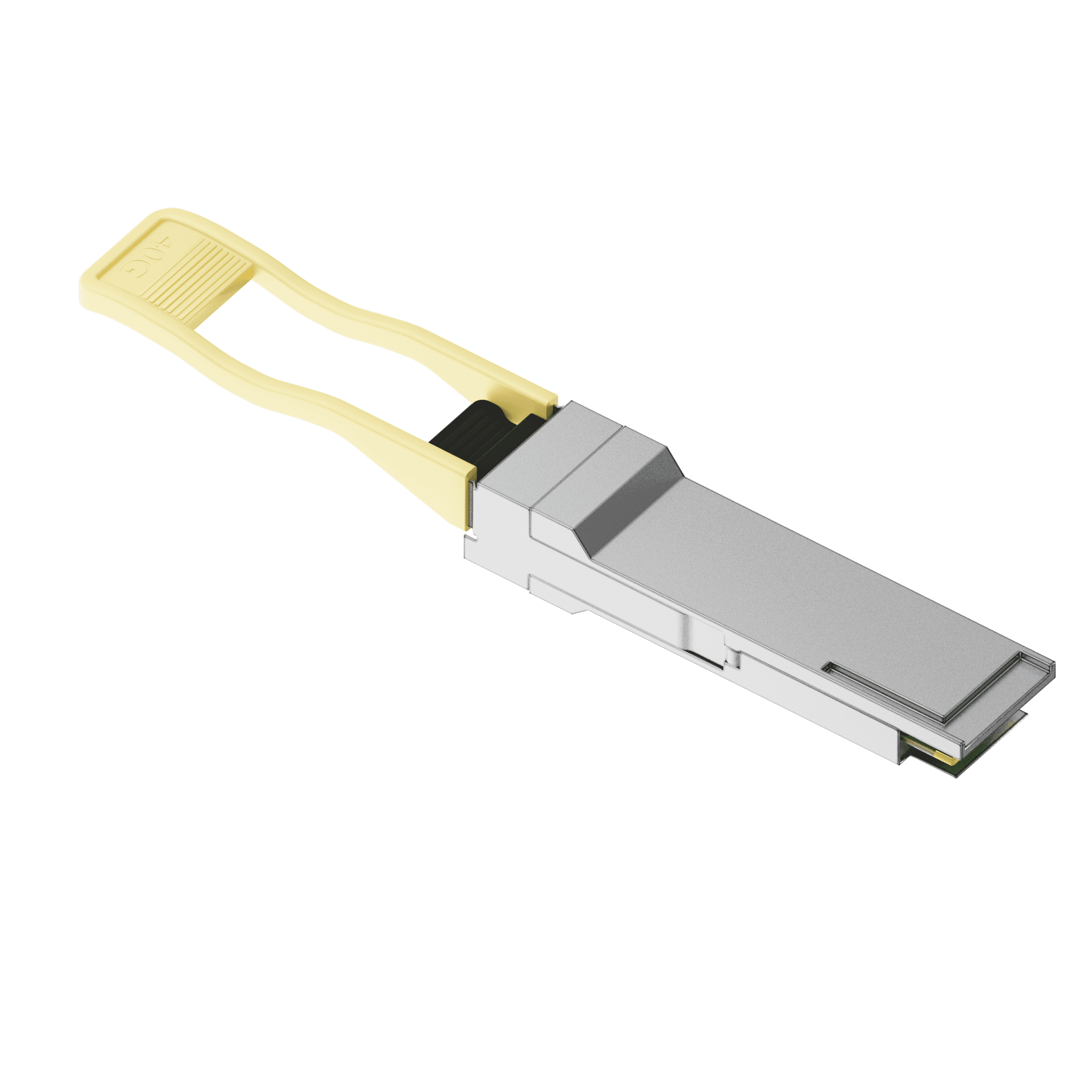

FT-Q100-eSR4 — модуль QSFP28 на 100 Гбит/с для многомодового волокна. Четыре линии по 25,78125 Гбит/с в каждом направлении передаются массивом лазеров VCSEL на 850 нм и принимаются массивом фотодиодов PIN. Оптический интерфейс — разъём MPO на 12 волокон, электрический — краевой разъём на 38 контактов.

Приставка e в обозначении означает увеличенную дальность: до 300 м по волокну OM4 против ста метров у обычного модуля 100GBASE-SR4. Запас по дальности обеспечивают оптические параметры модуля и встроенные схемы CDR в трактах передачи и приёма. Они заново формируют тактовую частоту и фронты импульсов, накопивших искажения в многомодовом волокне. Схемы CDR при необходимости обходятся, если восстановление выполняет сама аппаратура.

Модуль поддерживает соединения 100GBASE-SR4 и сети InfiniBand EDR, FDR и QDR — как правило, внутри машинного зала, по уже проложенной многомодовой кабельной системе.

Питание 3,3 В при токе не более 750 мА, рассеиваемая мощность менее 2,5 Вт, рабочая температура корпуса от 0 до +70 °C. Порог повреждения приёмника — +3,4 дБм на линию. Модуль поддерживает горячую замену и цифровую диагностику.

Обычное исполнение на 100 м — FT-Q100-SR4, двухволоконные модули со спектральным уплотнением по многомоду — FT-Q100-SWDM4 и FT-Q100-SR-BD. Одномодовые модули на ту же скорость — FT-Q100-DR и FT-Q100-LR4-10.
