100GBASE-DR1 QSFP28 модуль 1310нм 500м

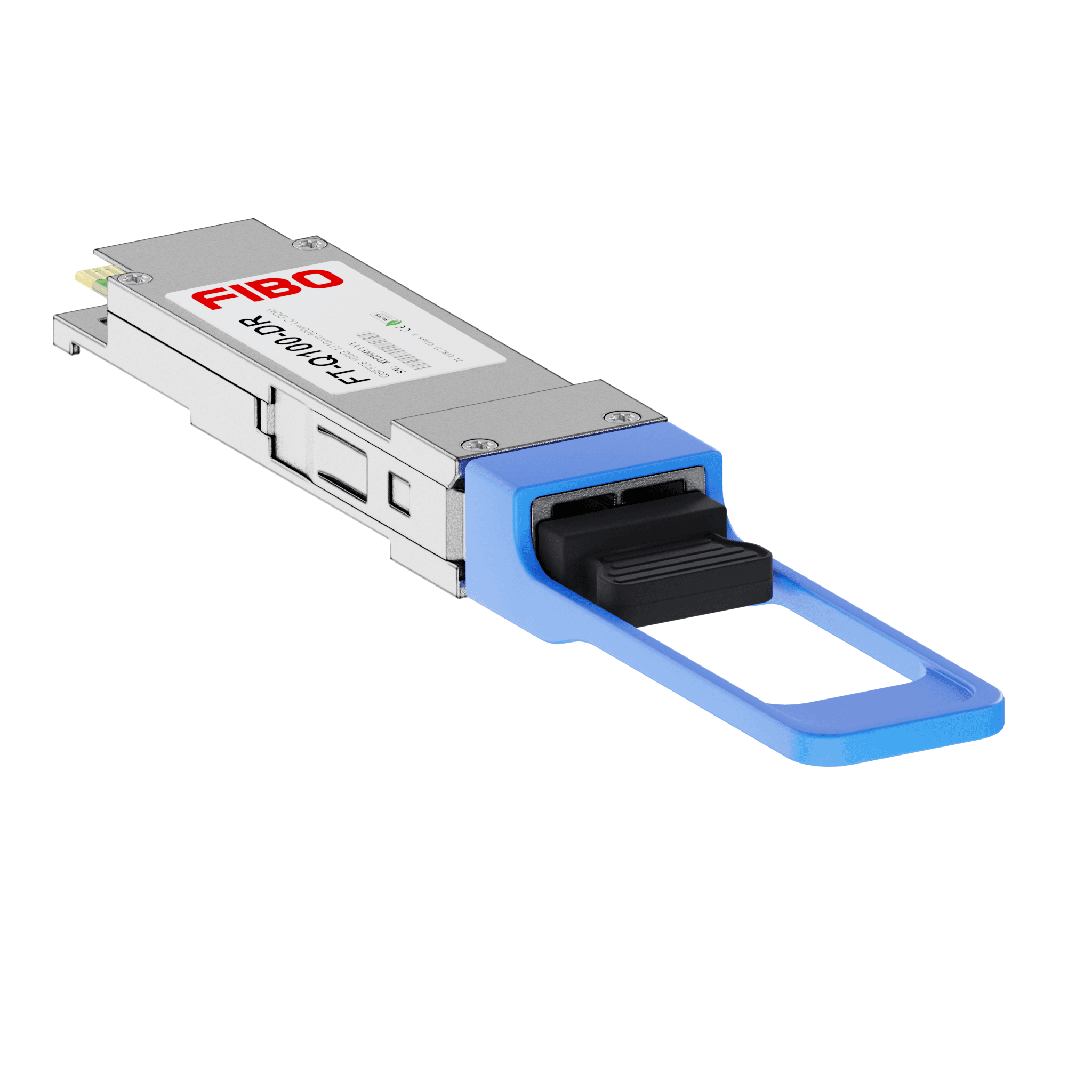

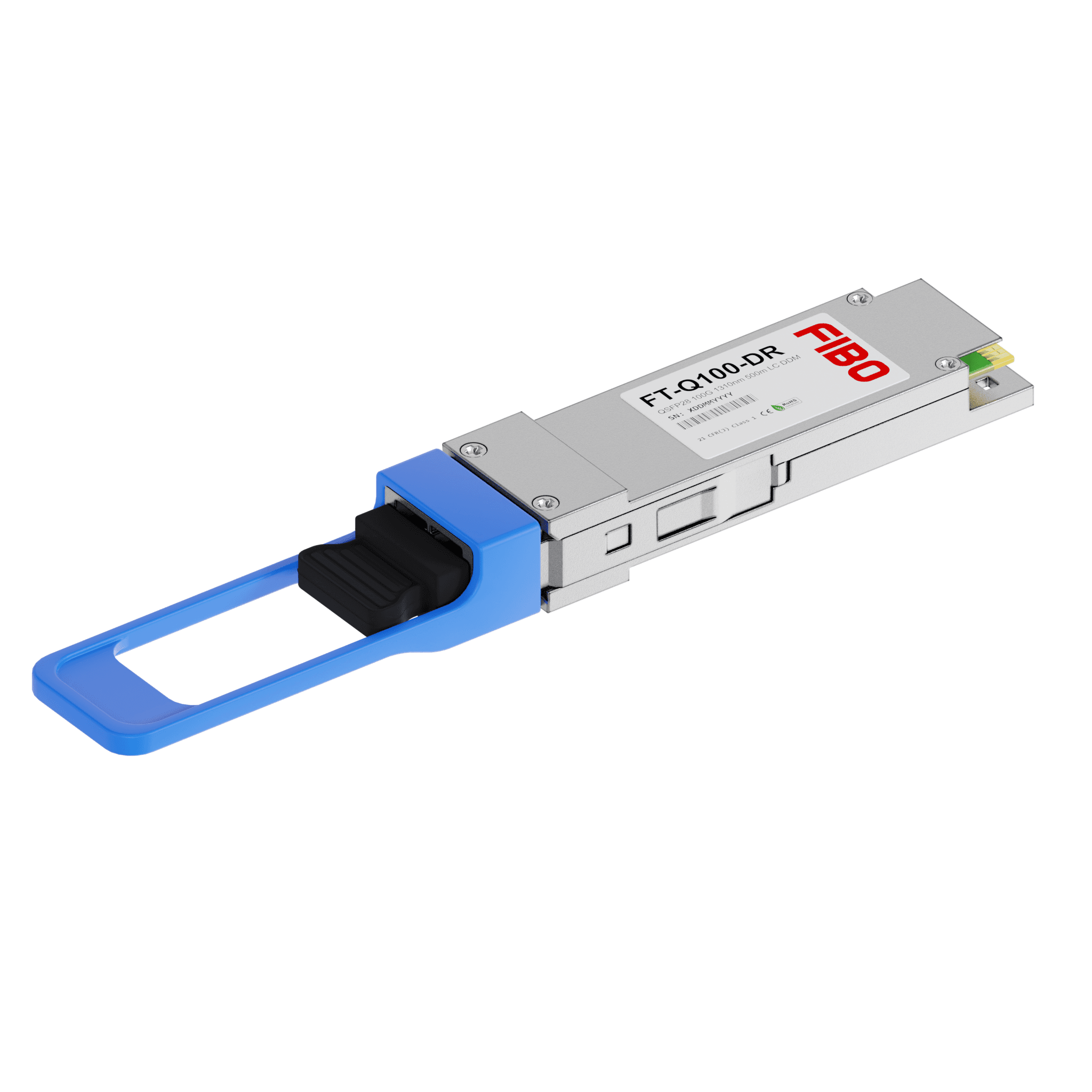

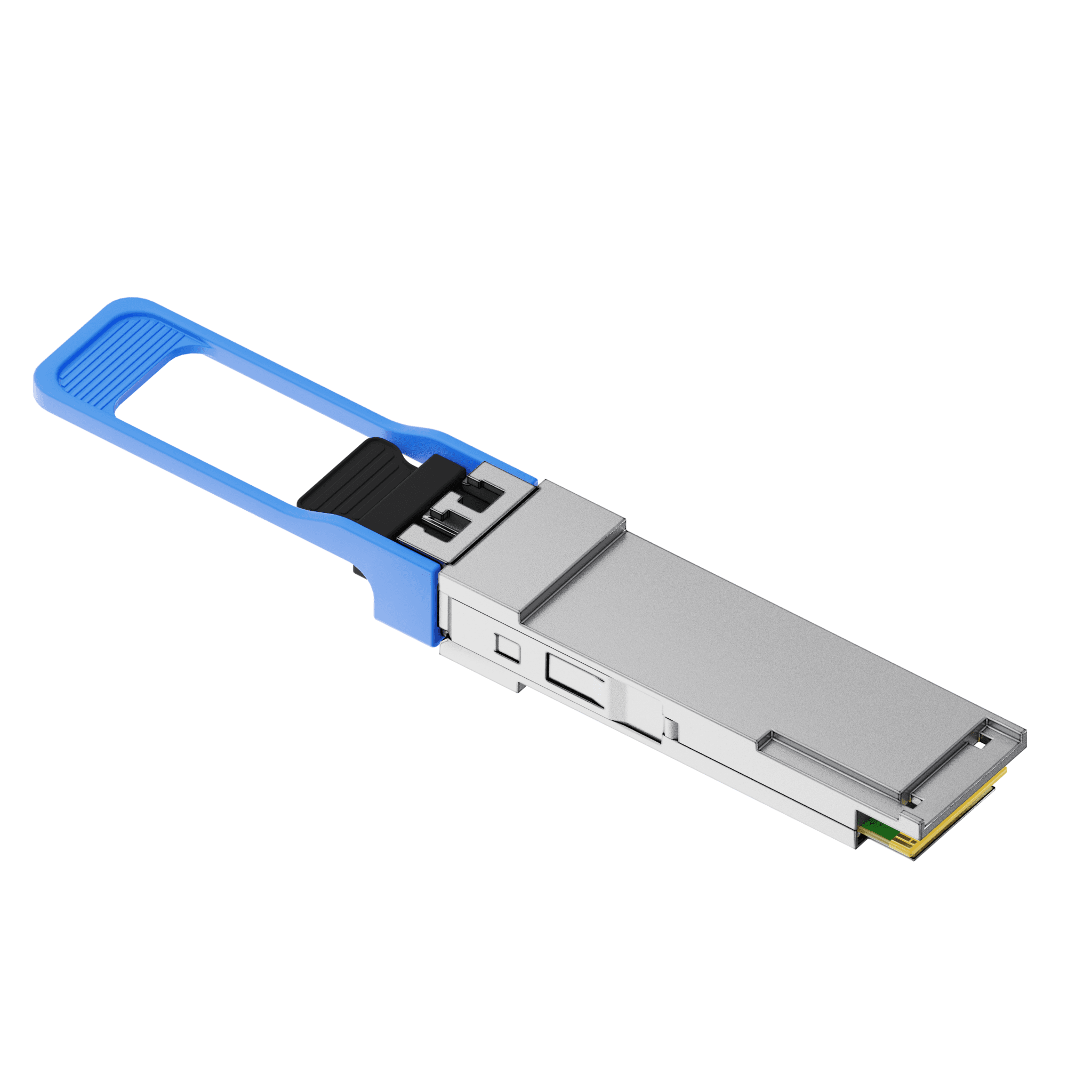

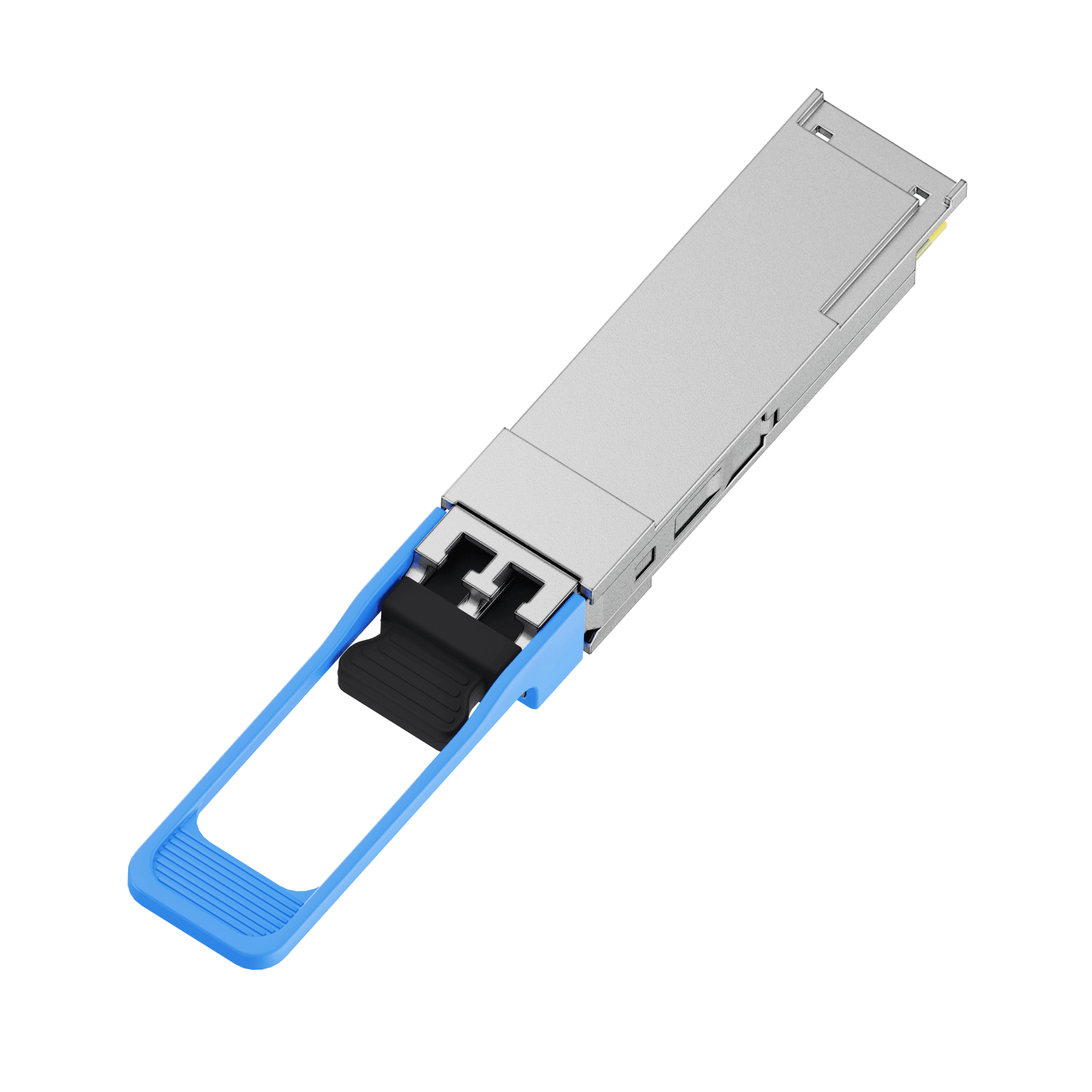

FT-Q100-DR — трансивер QSFP28 на 100 Гбит/с для коротких одномодовых линий длиной до 500 м. В отличие от четырёхканальных модулей, весь поток идёт здесь одной несущей 1310 нм в формате PAM4 со скоростью 53,125 Гбод: встроенный DSP-гирбокс собирает четыре электрических канала по 25 Гбит/с NRZ в один оптический и раскладывает обратно на приёме. Передатчик — охлаждаемый EML с мощностью −2,4…+4 дБм, приёмник на PIN-фотодиоде с чувствительностью −5,9 дБм, разъём LC Duplex.

Модуль отвечает IEEE 802.3cd и спецификации 100G Lambda MSA, электрический интерфейс — 4×25G (OIF CEI-28G-VSR), потребление не превышает 4,5 Вт, рабочая температура корпуса 0…+70 °C. Одноволновая схема упрощает линию: мультиплексоры не нужны, а хроматическая дисперсия на такой дистанции работу не ограничивает. Более дальние модули того же семейства — FT-Q100-FR на 2 км и FT-Q100-LR на 10 км, они отличаются оптическим бюджетом при том же электрическом стыке.

Типовое применение — внутристоечные и внутризальные соединения в дата-центре: подключение серверных коммутаторов к уровню агрегации, стыки leaf-spine в пределах одного машинного зала, где одномодовое волокно уже проложено, а дальности многомодовых модулей не хватает.
