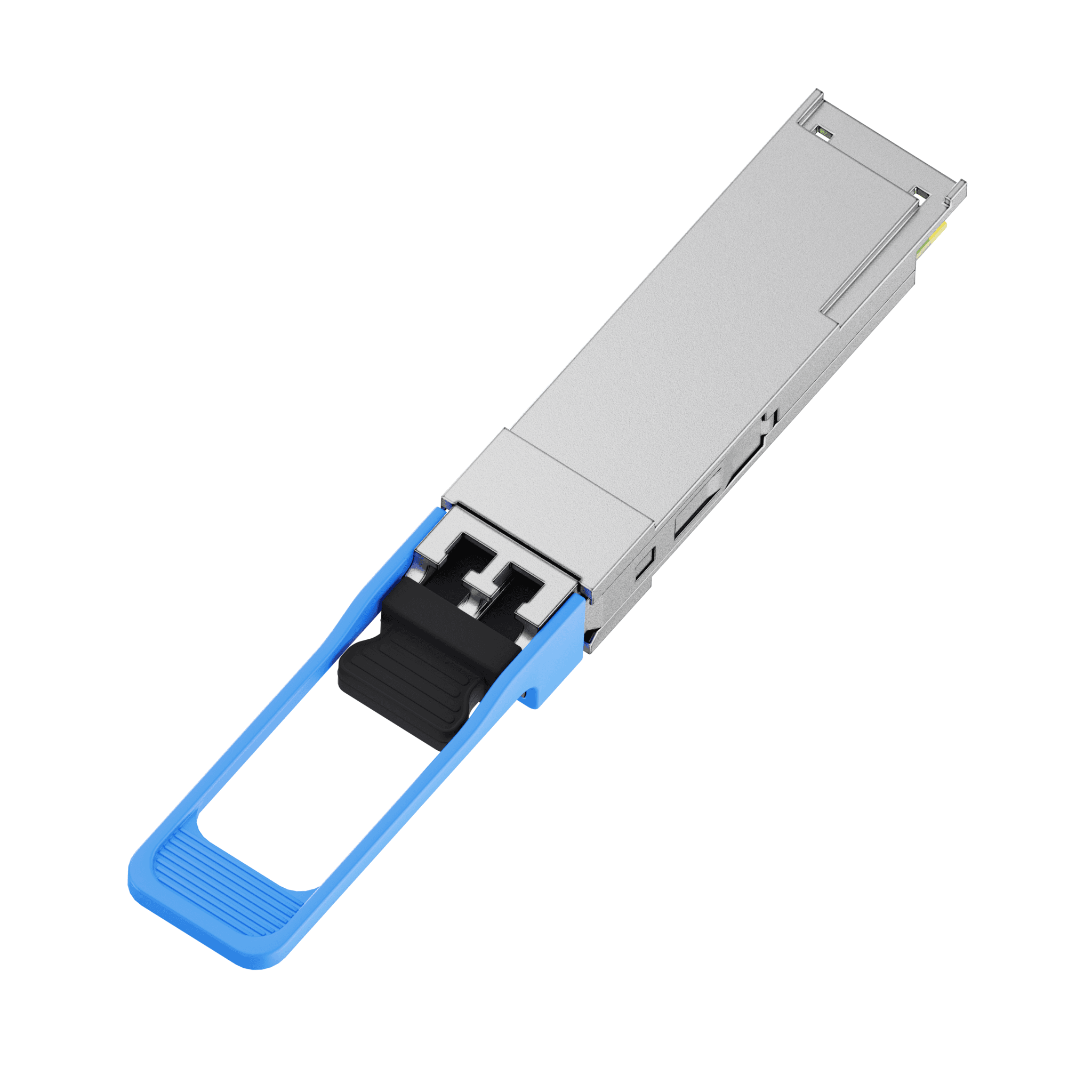

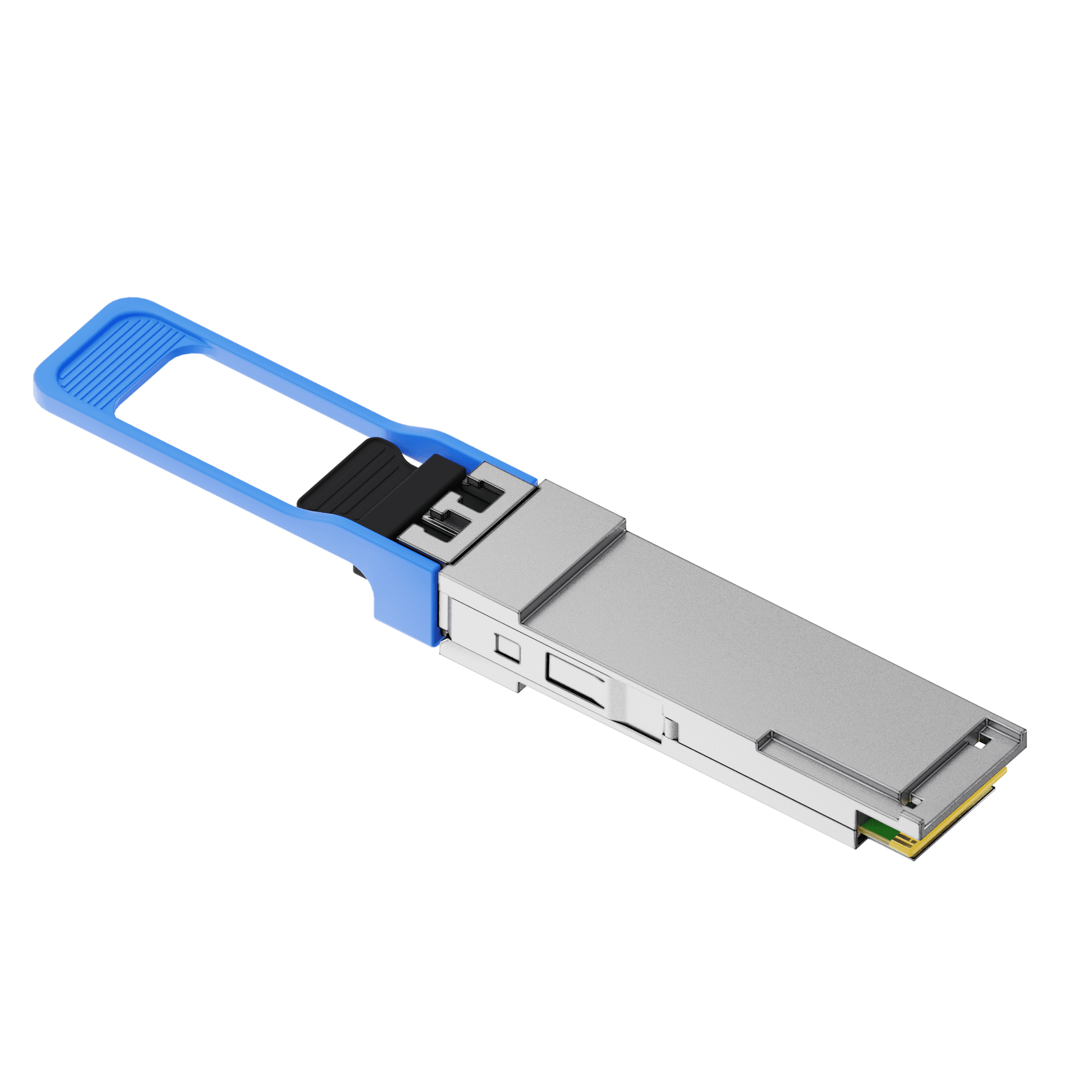

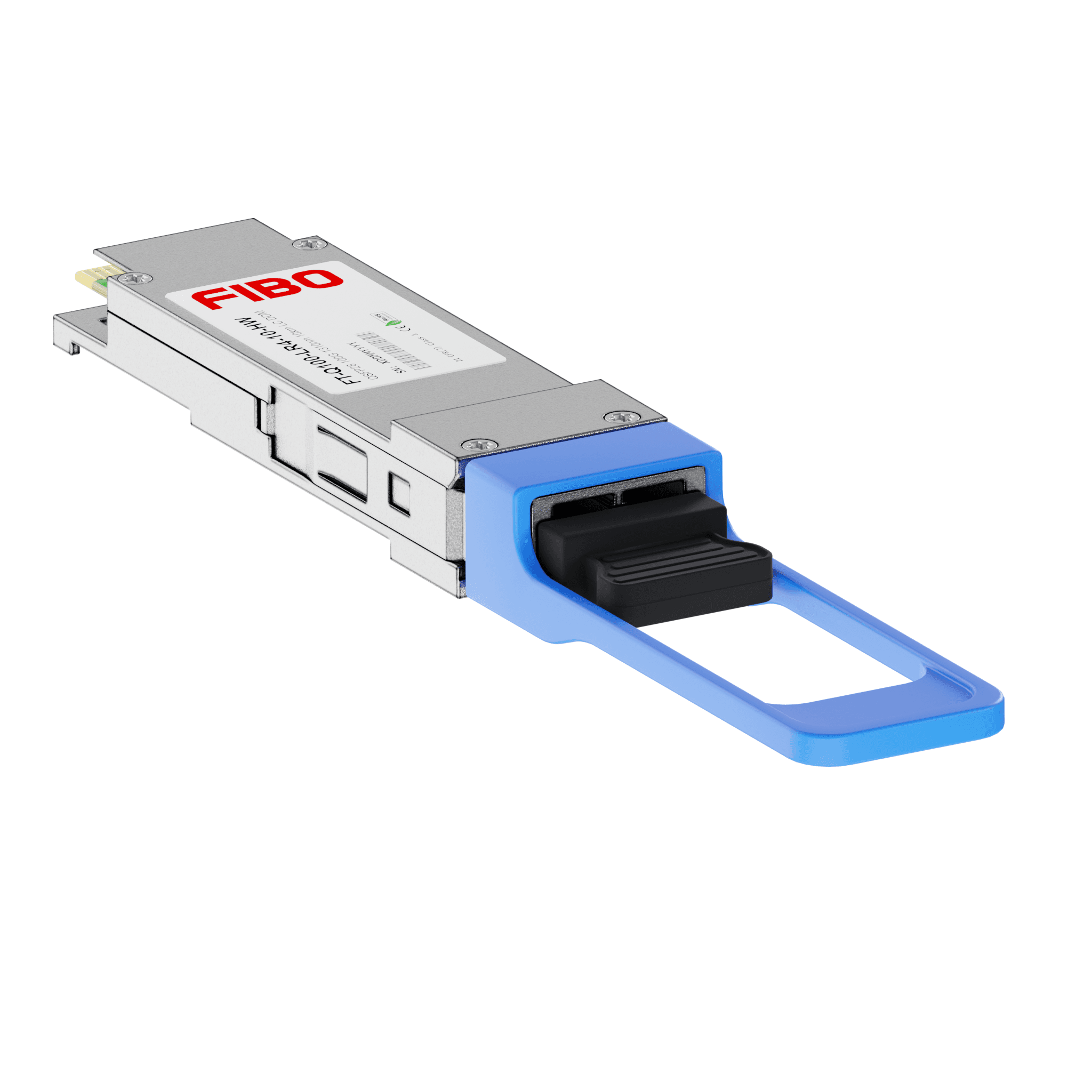

100GBASE-LR4 QSFP28 модуль 10км

FT-Q100-LR4-10-HW — трансивер QSFP28 на 100 Гбит/с для одномодовых линий до 10 км в исполнении под оборудование Huawei: в EEPROM записаны вендорские идентификаторы, поэтому коммутаторы и маршрутизаторы Huawei опознают модуль как совместимый. Сто гигабит передаются четырьмя каналами LAN-WDM по 25 Гбит/с с несущими 1295,56, 1300,05, 1304,58 и 1309,14 нм: внутри модуля они мультиплексируются в пару волокон с разъёмом LC Duplex. Передатчики — неохлаждаемые DFB-лазеры, приём ведётся на PIN-фотодиоды с чувствительностью −11,5 дБм и допустимой перегрузкой +4,5 дБм.

Модуль соответствует IEEE 802.3bm, QSFP28 MSA и SFF-8436, оснащён схемами CDR в обоих направлениях, потребление не превышает 3,5 Вт, рабочий диапазон корпуса 0…+70 °C. Цифровая диагностика DDM отдаёт температуру, напряжение питания, ток смещения и оптические уровни по I²C. Оптически это та же модель, что и базовое исполнение FT-Q100-LR4-10 — его и стоит брать для оборудования других вендоров; версия с поддержкой транспортного кадра OTU4 — FT-Q112-LR4DR-10.

Типовое применение — стыки 100 Гбит/с между корпусами кампуса и узлами городской сети, соединение залов дата-центра, подключение оборудования агрегации Huawei к магистральным маршрутизаторам.
