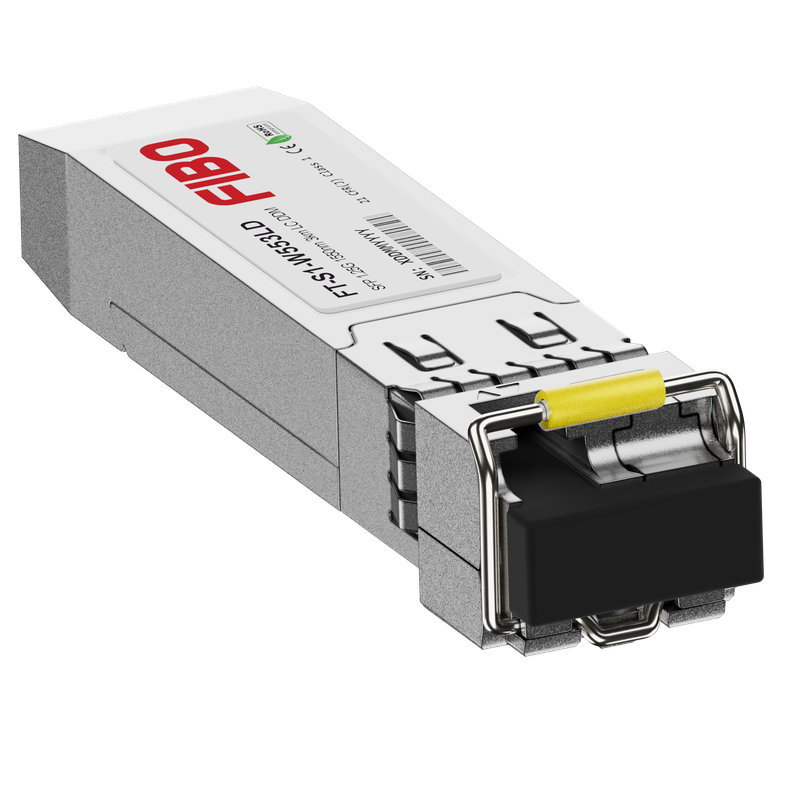

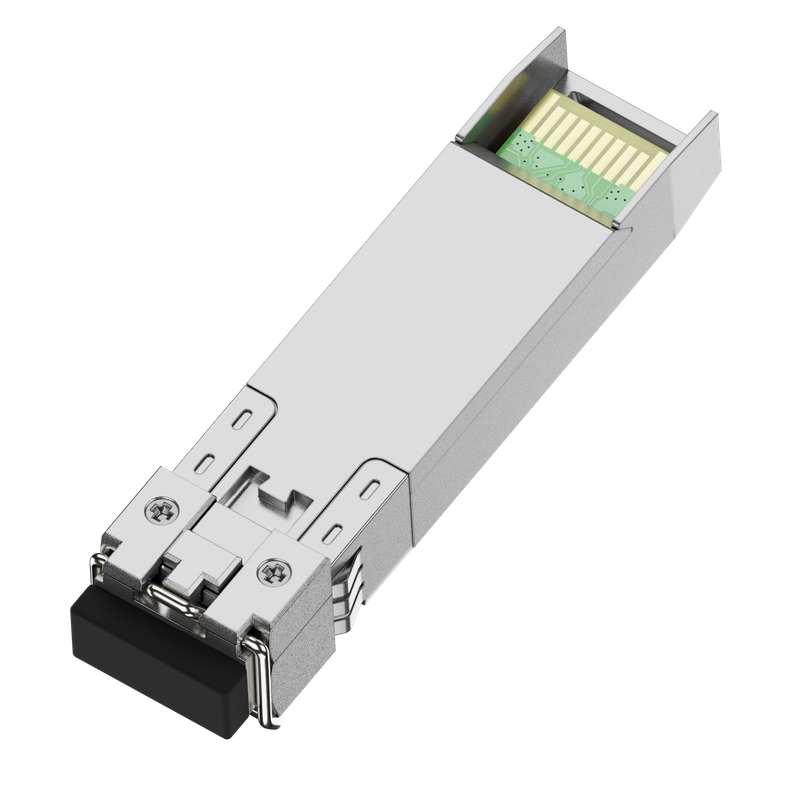

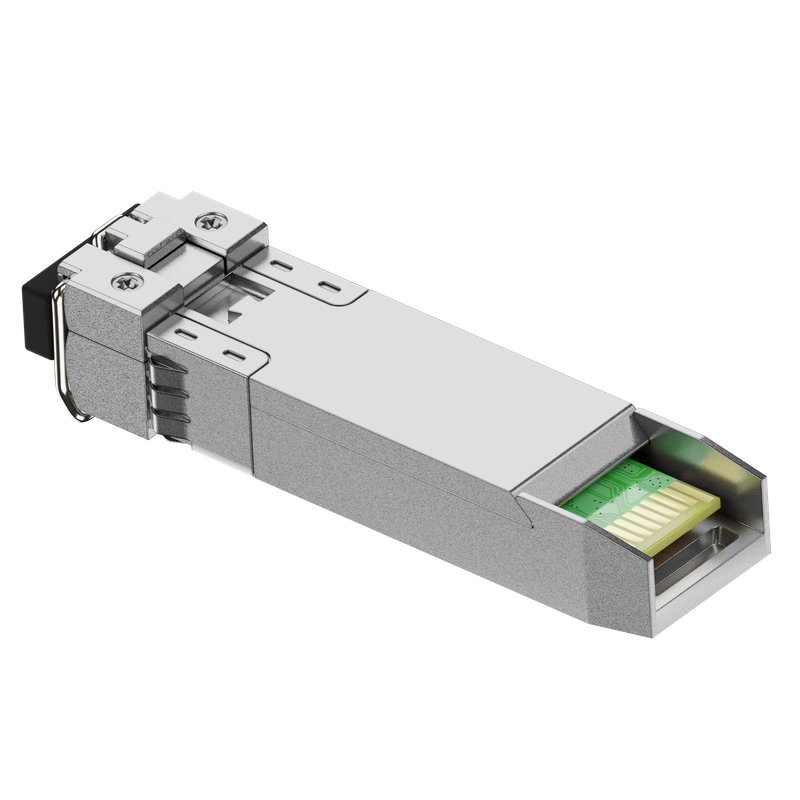

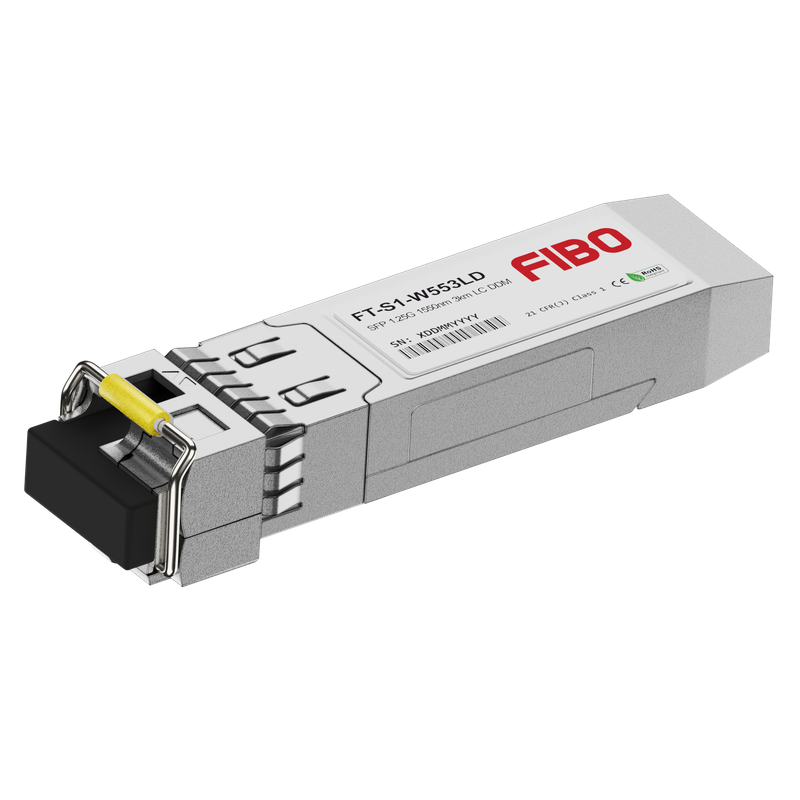

FT-S1-W553LD — одноволоконный модуль SFP с дальностью до 3 км. Передатчик излучает на 1550 нм, приёмник работает на встречной длине волны 1310 нм.
Модуль образует пару с FT-S1-W313LD: длины волн зеркальны, направления разделяются WDM-фильтрами внутри самих модулей. Одно волокно несёт оба направления, поэтому пара волокон на трассе не нужна.
В паре на 3 км оба передатчика используют лазеры Фабри — Перо, а передатчик 1550 нм в исполнениях от 10 км использует DFB-лазер. В C-диапазоне хроматическая дисперсия волокна G.652 усиливает влияние широкого спектра на дальность по мере увеличения длины трассы.
Приёмник — PIN-фотодиод. Коэффициент экстинкции передатчика составляет не менее 6 дБ.
Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. Оптический разъём — LC Simplex.
Исполнение с разъёмом SC — FT-S1-W553SD. Следующая дальность с передатчиком 1550 нм — FT-S1-W5520LD на 20 км.
SFP Трансиверы
Оптический модуль SFP — сменный трансивер, который преобразует электрический сигнал порта в оптический и обратно. Линейная скорость 1,25 Гбит/с соответствует гигабитному Ethernet 1000BASE-X. Двухволоконный модуль занимает отдельные волокна для передачи и приёма. Модуль WDM работает по одному волокну и образует встречную пару: передача одного совпадает по длине волны с приёмом второго. Стандарт задаёт пару 1310 и 1490 нм для 1000BASE-BX10, 1310 и 1550 нм — для 100BASE-BX10. Оптический бюджет модуля определяет предельные потери трассы. Разъём SFP модуля чаще всего LC, а функция DDM отдаёт мощность передатчика и уровень на приёмнике.
