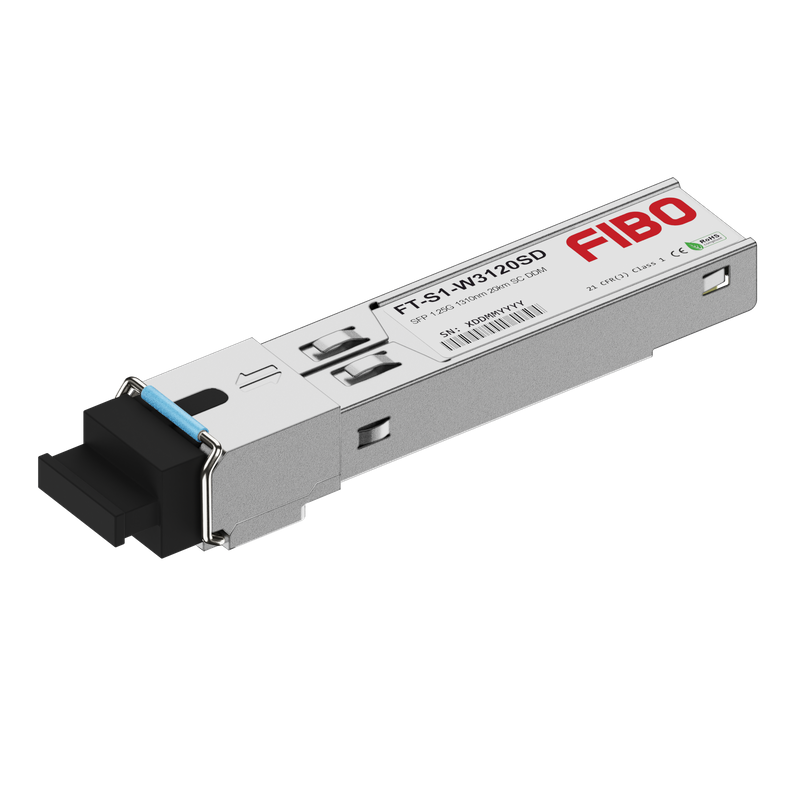

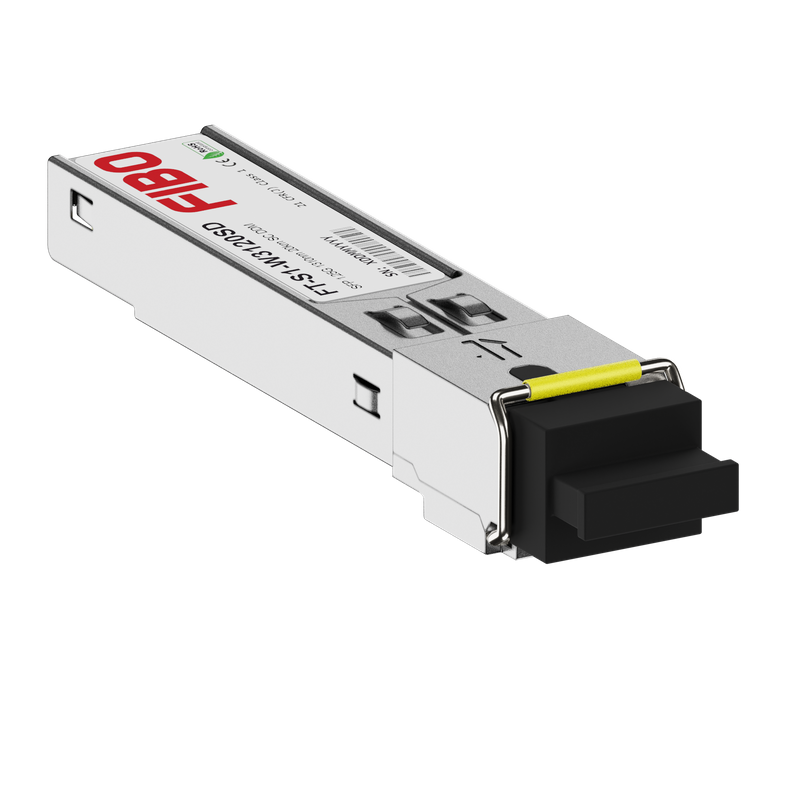

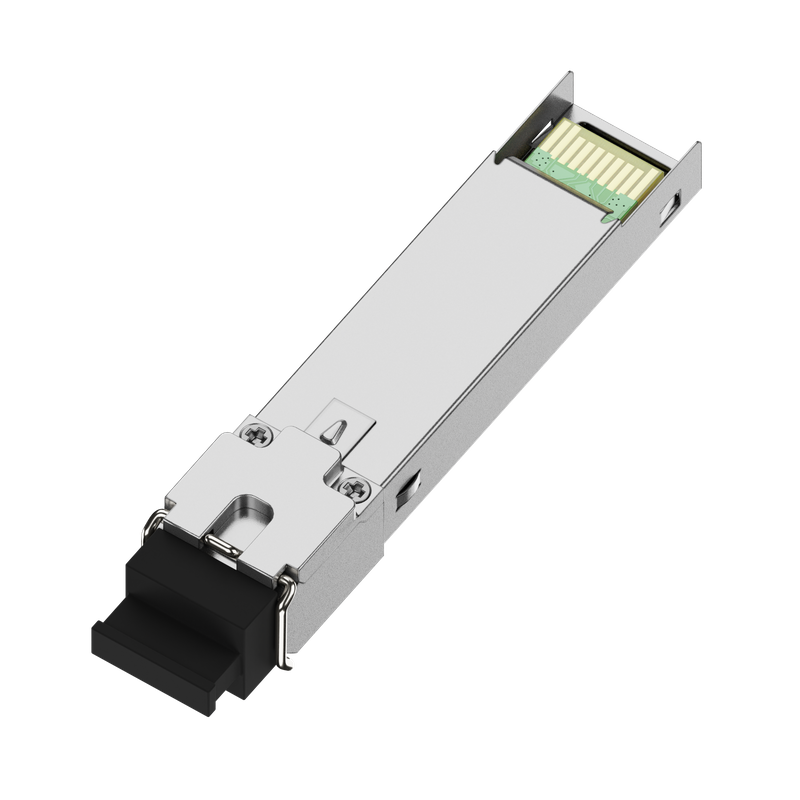

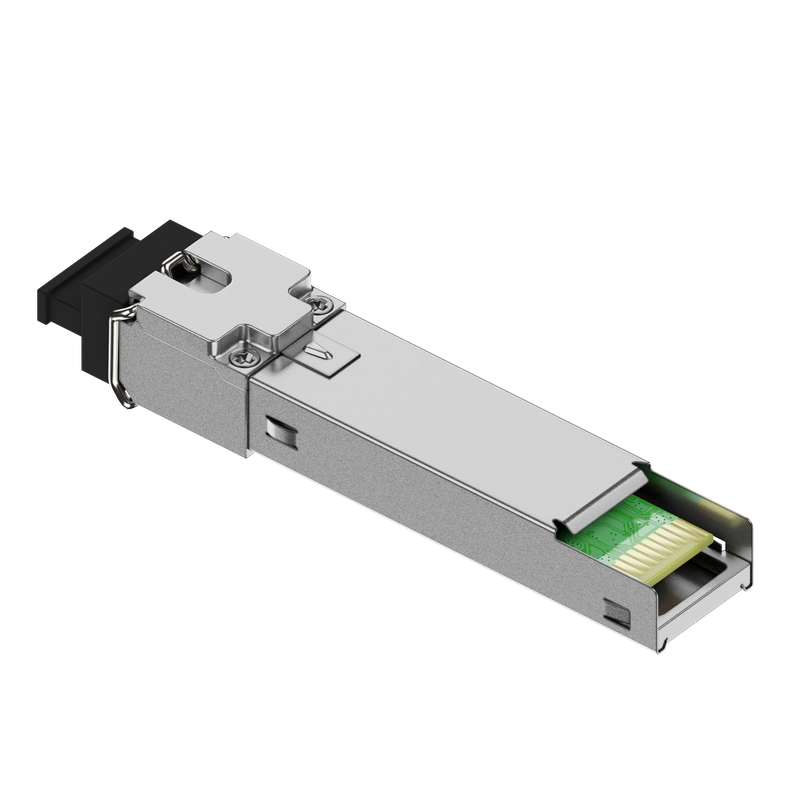

FT-S1-W3120SD — одноволоконный модуль SFP на 1,25 Гбит/с с дальностью до 20 км и разъёмом SC. Передатчик излучает на 1310 нм, приём идёт на 1550 нм.
От исполнения FT-S1-W3120LD модуль отличается только разъёмом SC.
Лазер Фабри — Перо формирует канал передачи 1310 нм, PIN-фотодиод принимает канал 1550 нм. Коэффициент экстинкции — не менее 8 дБ, спектральная ширина излучения (RMS) — не более 1 нм.
Встречная сторона линии — FT-S1-W5520SD с передатчиком 1550 нм и приёмником на 1310 нм.
Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма.
Промышленное исполнение с тем же разъёмом — FT-S1-W3120SDI, диапазон температуры корпуса у него расширен до −40…+85 °C.
SFP Трансиверы
Оптический модуль SFP — сменный трансивер, который преобразует электрический сигнал порта в оптический и обратно. Линейная скорость 1,25 Гбит/с соответствует гигабитному Ethernet 1000BASE-X. Двухволоконный модуль занимает отдельные волокна для передачи и приёма. Модуль WDM работает по одному волокну и образует встречную пару: передача одного совпадает по длине волны с приёмом второго. Стандарт задаёт пару 1310 и 1490 нм для 1000BASE-BX10, 1310 и 1550 нм — для 100BASE-BX10. Оптический бюджет модуля определяет предельные потери трассы. Разъём SFP модуля чаще всего LC, а функция DDM отдаёт мощность передатчика и уровень на приёмнике.
