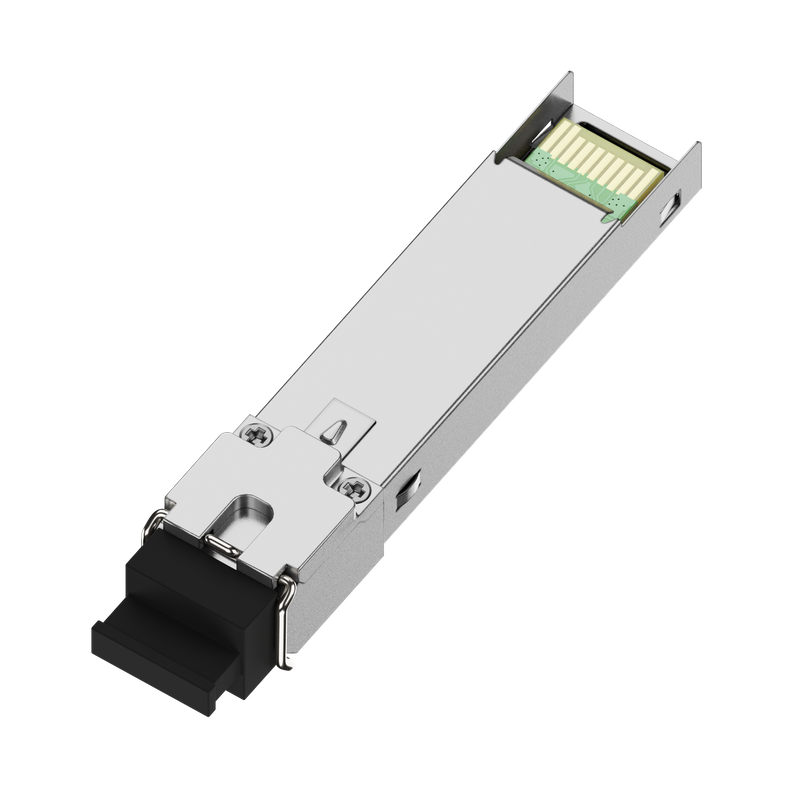

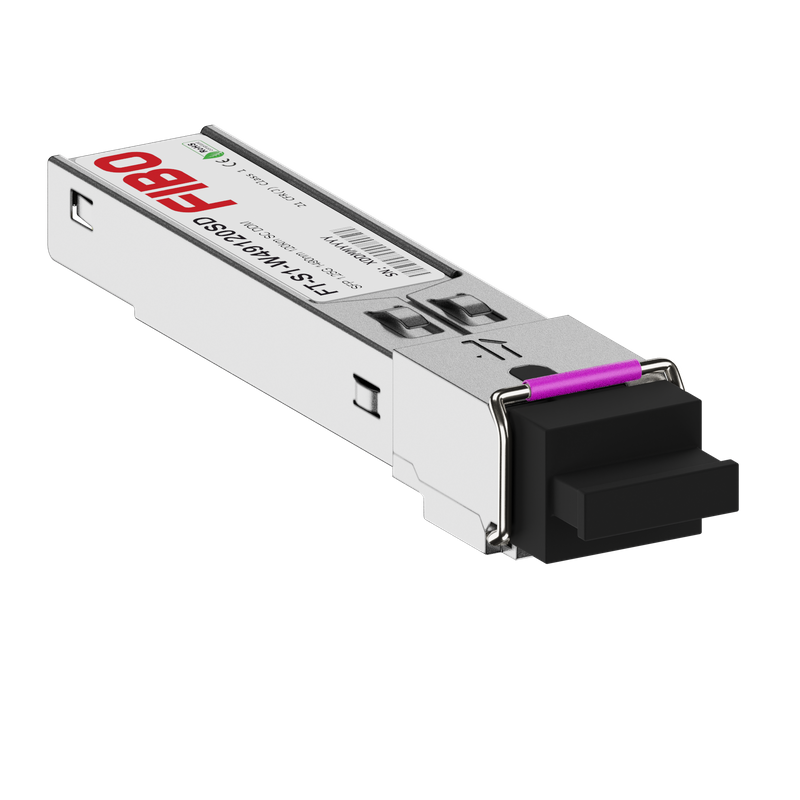

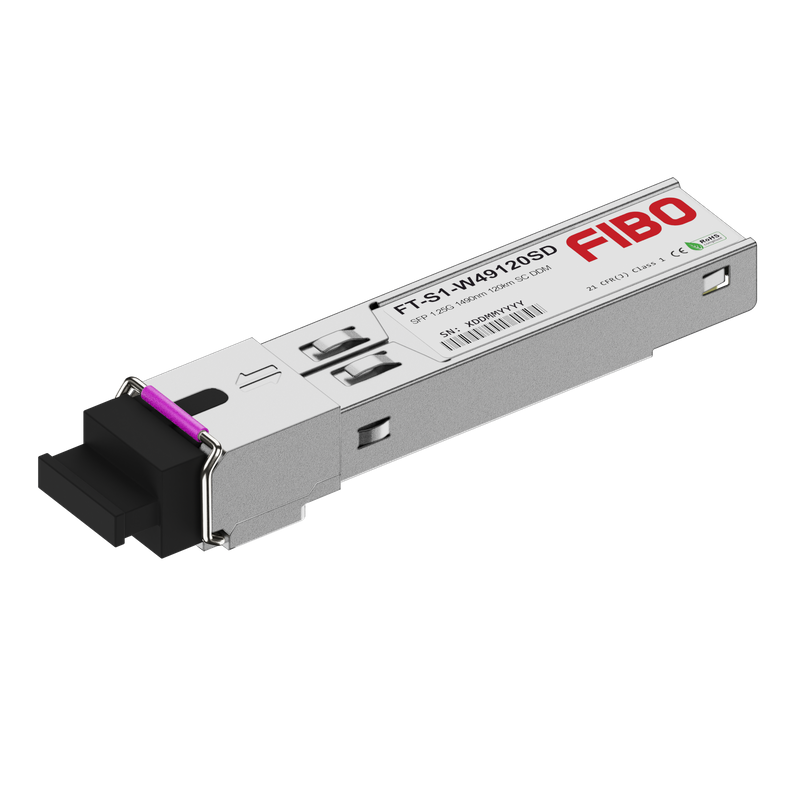

FT-S1-W49120SD — одноволоконный модуль SFP на 1,25 Гбит/с с дальностью до 120 км и разъёмом SC. Передатчик излучает на 1490 нм, приём идёт на 1550 нм.
Оптические параметры совпадают с исполнением FT-S1-W49120LD, различается тип разъёма. Чувствительность приёмника — −31 дБм.
Приёмный тракт построен на лавинном фотодиоде. На короткой трассе аттенюатор ограничивает мощность на входе приёмника, если расчётный уровень превышает −10 дБм.
Волокно G.652 длиной 120 км вносит около 24 дБ потерь. На трассе длиной 120 км потери в разъёмных и сварных соединениях уменьшают оставшийся оптический запас.
Встречная сторона линии — FT-S1-W55120SD с передатчиком 1550 нм.
Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма.
Дальность до 120 км указана для одномодового волокна 9/125 мкм без промежуточного усиления.
SFP Трансиверы
Оптический модуль SFP — сменный трансивер, который преобразует электрический сигнал порта в оптический и обратно. Линейная скорость 1,25 Гбит/с соответствует гигабитному Ethernet 1000BASE-X. Двухволоконный модуль занимает отдельные волокна для передачи и приёма. Модуль WDM работает по одному волокну и образует встречную пару: передача одного совпадает по длине волны с приёмом второго. Стандарт задаёт пару 1310 и 1490 нм для 1000BASE-BX10, 1310 и 1550 нм — для 100BASE-BX10. Оптический бюджет модуля определяет предельные потери трассы. Разъём SFP модуля чаще всего LC, а функция DDM отдаёт мощность передатчика и уровень на приёмнике.
