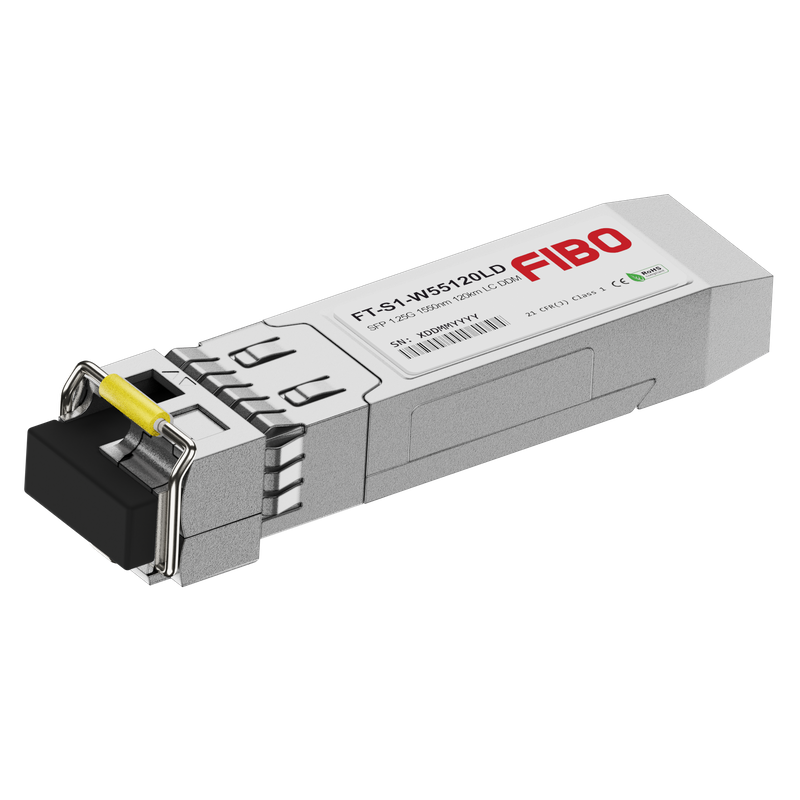

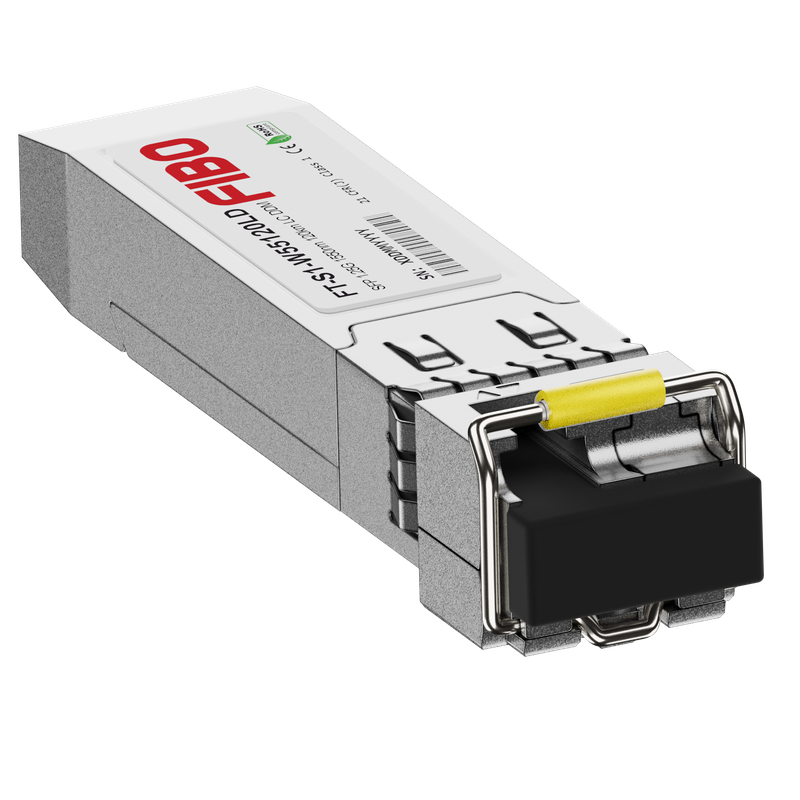

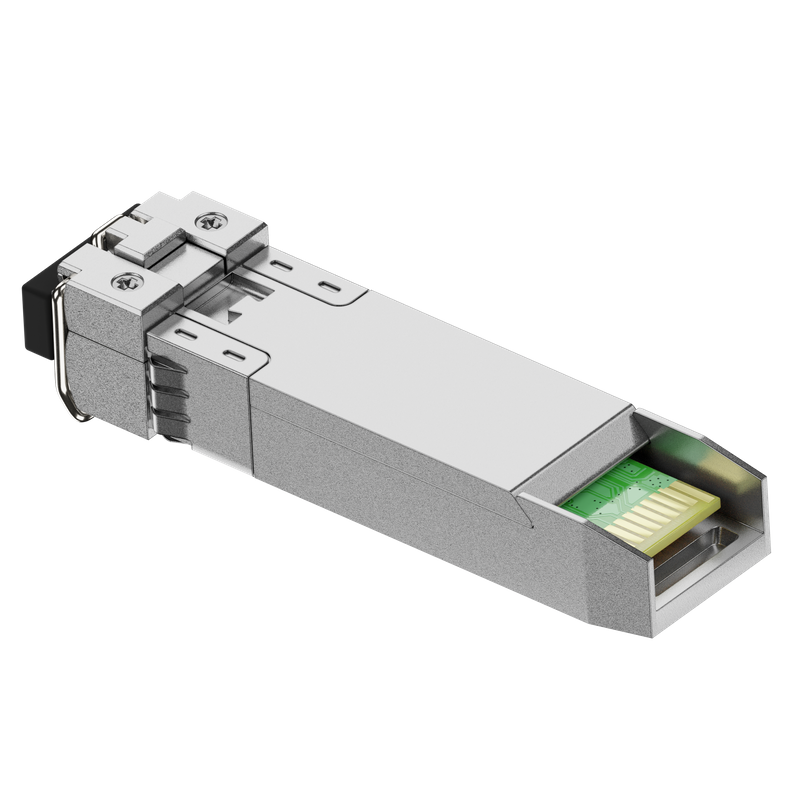

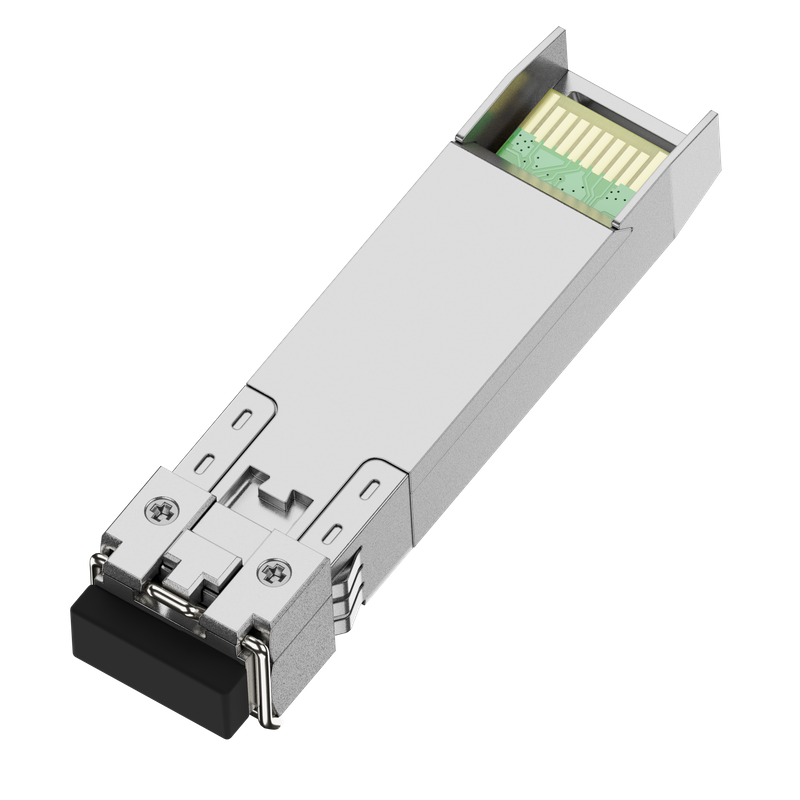

FT-S1-W55120LD — одноволоконный модуль SFP на 1,25 Гбит/с с дальностью до 120 км. Передатчик излучает на 1550 нм, приёмник работает на встречной длине волны 1490 нм.
Модуль образует пару с FT-S1-W49120LD. Обе стороны построены на лазерах DFB и лавинных фотодиодах APD; чувствительность приёмника — −31 дБм.
При прочих равных интерфейс 1,25 Гбит/с менее чувствителен к хроматической дисперсии, чем интерфейс 10 Гбит/с. Длительность символа больше, поэтому то же уширение импульса отнимает меньшую долю глазковой диаграммы.
Перегрузка приёмника — −10 дБм, порог повреждения приёмного тракта — +7 дБм.
Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. Оптический разъём — LC Simplex.
Исполнение с разъёмом SC — FT-S1-W55120SD. Соседние дальности с передатчиком 1550 нм — FT-S1-W5580LD на 80 км и FT-S1-W55160LD на 160 км.
SFP Трансиверы
Оптический модуль SFP — сменный трансивер, который преобразует электрический сигнал порта в оптический и обратно. Линейная скорость 1,25 Гбит/с соответствует гигабитному Ethernet 1000BASE-X. Двухволоконный модуль занимает отдельные волокна для передачи и приёма. Модуль WDM работает по одному волокну и образует встречную пару: передача одного совпадает по длине волны с приёмом второго. Стандарт задаёт пару 1310 и 1490 нм для 1000BASE-BX10, 1310 и 1550 нм — для 100BASE-BX10. Оптический бюджет модуля определяет предельные потери трассы. Разъём SFP модуля чаще всего LC, а функция DDM отдаёт мощность передатчика и уровень на приёмнике.
