Juniper EX-SFP-10GE-BX45-80 совместимый 10GBASE-BX80 SFP+ модуль 1490/1550нм 80км

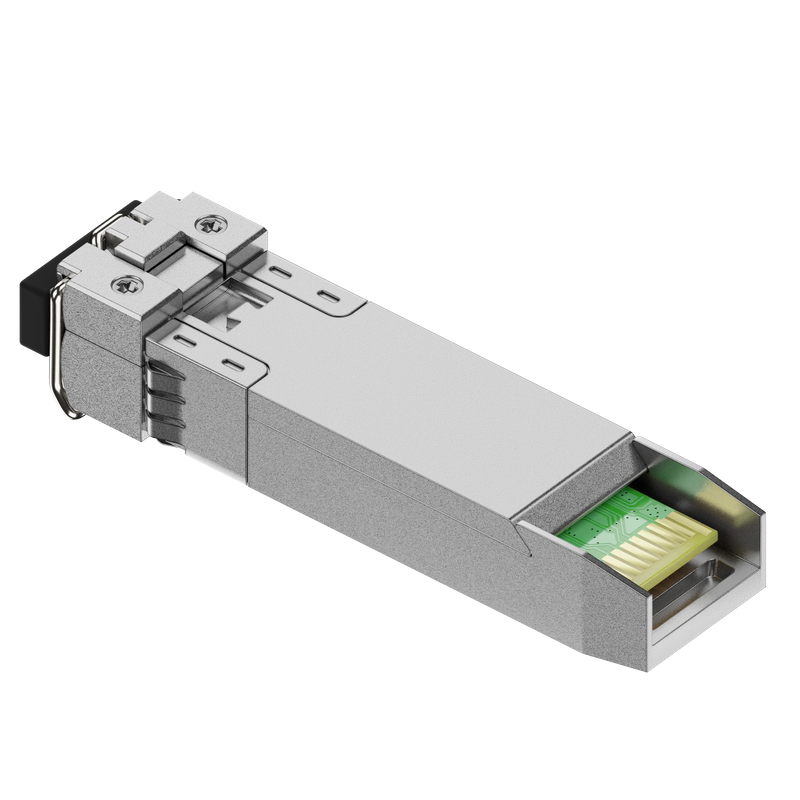

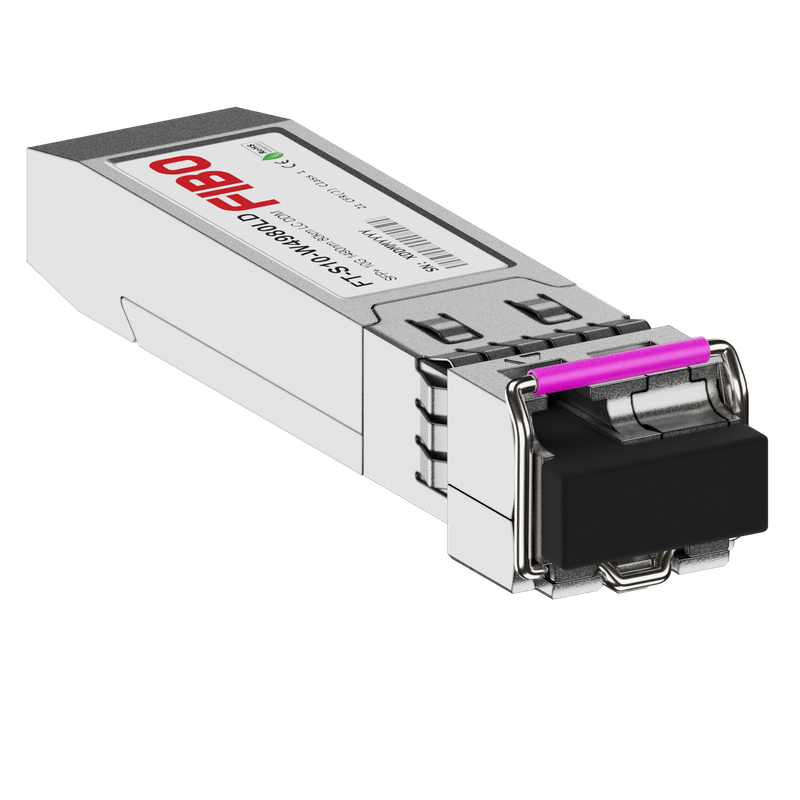

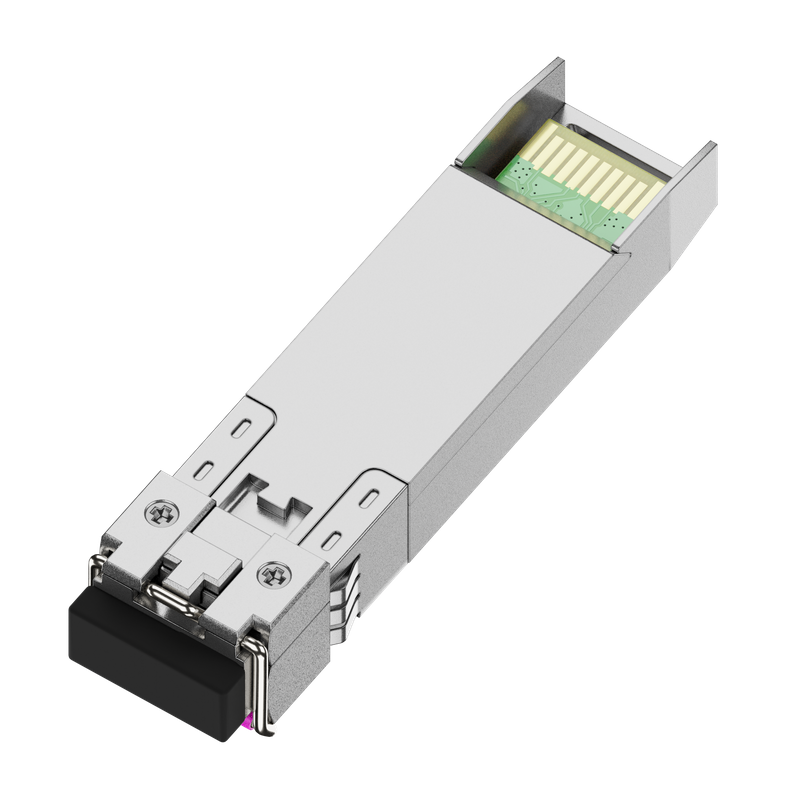

FT-S10-W4980LD — одноволоконный модуль SFP+ на 10 Гбит/с с дальностью до 80 км. Передатчик работает на 1490 нм, приёмник — на встречной длине волны 1550 нм по одному волокну.

Пара длин волн здесь другая, чем у исполнений до 60 км, и это главное отличие. У типового волокна G.652 затухание около 1550 нм ниже, чем в O-диапазоне. При одинаковой мощности передатчика меньшее затухание увеличивает допустимую длину линии.

В диапазоне 1490/1550 нм ограничивающим фактором становится хроматическая дисперсия: в этой области волокна она велика и на таком плече влияет на форму импульса. Передатчик поэтому построен на лазере с электроабсорбционным модулятором EML. Модуляция внешним элементом почти не сдвигает длину волны в такт с данными, и импульс приходит к приёмнику менее размытым.

Приёмник построен на лавинном фотодиоде APD, его чувствительность на 3 дБ выше, чем у шестидесятикилометрового исполнения. Коэффициент экстинкции передатчика не менее 7,5 дБ против 3,5 дБ у исполнений на 3–60 км.

Встречную сторону линии обслуживает FT-S10-W5580LD с передатчиком 1550 нм. Модуль соответствует SFP+ MSA, электрический интерфейс — SFF-8431; поддерживается горячая замена, напряжение питания 3,3 В.

DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. Оптический разъём — LC Simplex.

Меньшая дальность на паре 1270/1330 нм — FT-S10-W2760LD на 60 км.
