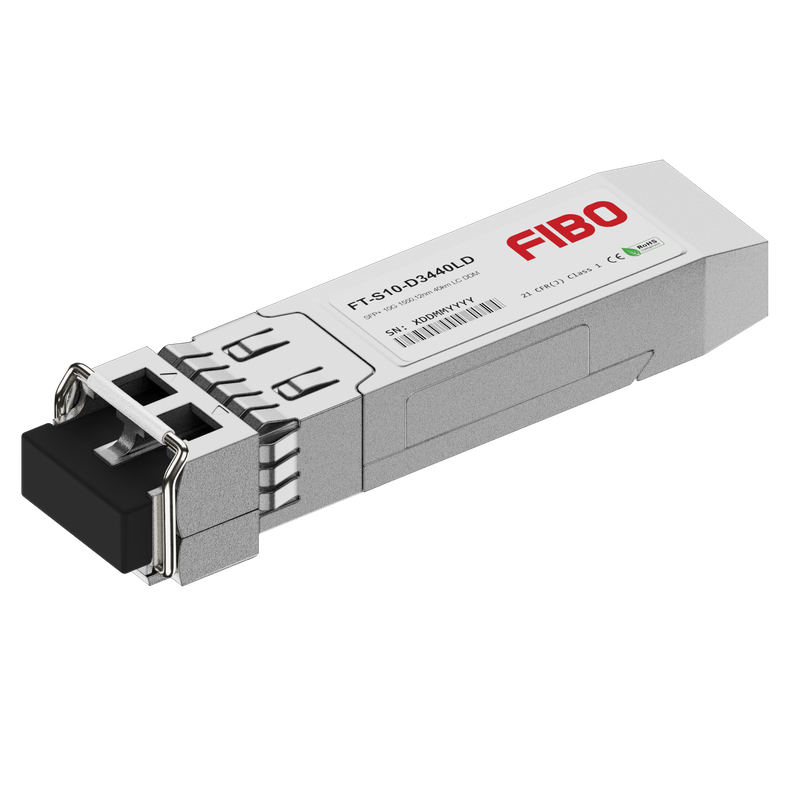

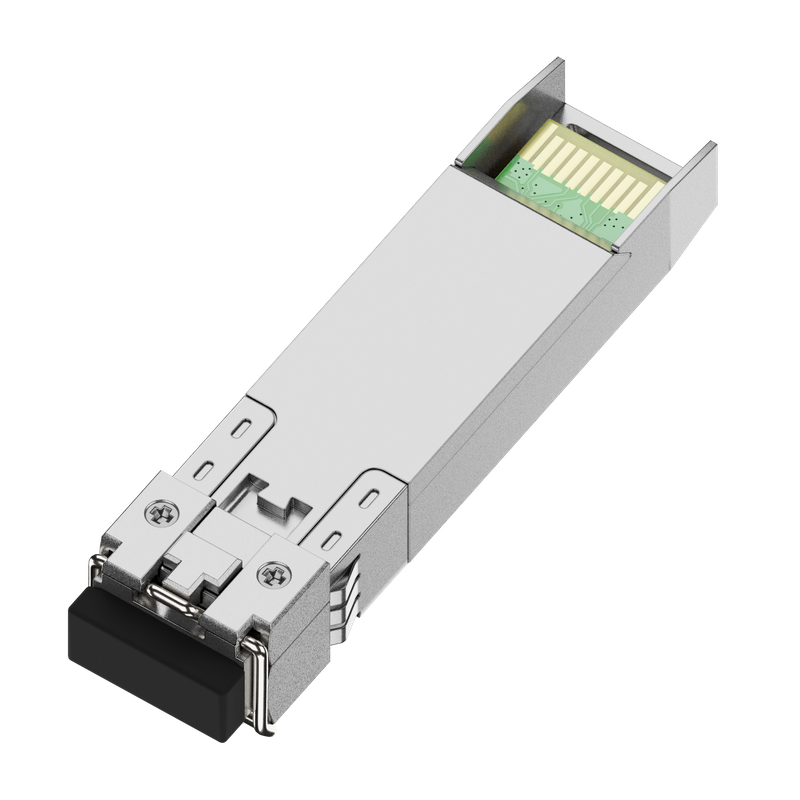

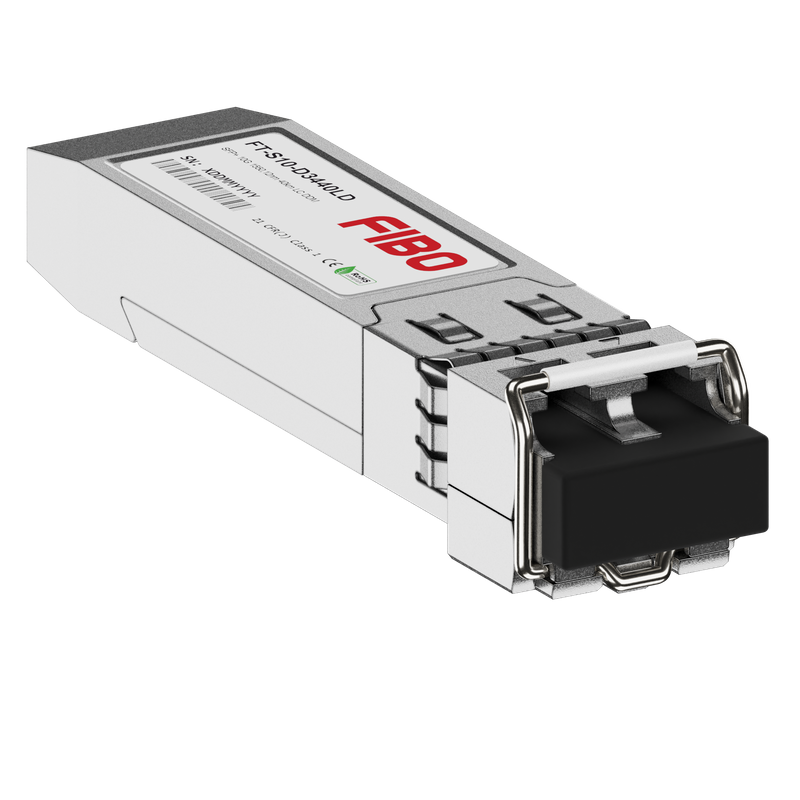

FT-S10-D3440LD — модуль SFP+ для систем плотного спектрального уплотнения (DWDM). Занимает канал C34 сетки ITU-T G.694.1: длина волны 1550,12 нм, центральная частота 193,4 ТГц.
Номер канала определяет порт мультиплексора, в который включается модуль. На дальнем конце линии стоит модуль того же канала.
Приёмник построен на PIN-фотодиоде — прямом детекторе без лавинного умножения. Чувствительность приёмника рассчитана на сигнал, ослабленный трассой длиной 40 км. Верхний уровень входного сигнала ограничен — короткая линия требует внешнего аттенюатора.
Передатчик — лазер с внешней модуляцией (EML): спектр излучения не уширяется при передаче, и хроматическая дисперсия слабее искажает импульс на трассе. Дальность 40 км — предел по оптическому бюджету при типовых потерях: бюджет расходуется также на мультиплексор и демультиплексор, сварные и разъёмные соединения.
Модуль работает в интерфейсах 10GBASE-ER/EW и передаёт транспортный поток SDH STM-64. Металлический корпус снижает уровень электромагнитных помех. Цифровая диагностика DDM передаёт оптическую мощность на приёме — по ней виден остаток бюджета линии.
Тот же канал в исполнении на 80 км — FT-S10-D3480LD: в нём установлен приёмник на лавинном фотодиоде (APD).
10G/16G/32G Трансиверы
Трансиверы раздела работают в Ethernet на 10 Гбит/с и в сетях хранения Fibre Channel. Модули 10G встречаются в нескольких форм-факторах: SFP+ входит в порты современных платформ, XFP модуль крупнее и механически с ним не совместим. Fibre Channel — самостоятельный стандарт со своим рядом скоростей, и трансивер Fibre Channel не становится Ethernet-модулем из-за одинакового корпуса. Дальность ограничивают затухание и хроматическая дисперсия. Дисперсия размывает импульс тем сильнее, чем шире спектральная линия передатчика, поэтому на пролёты в десятки километров идут модули с узкой линией. Модуль с поддержкой DDM отдаёт мощность передатчика и уровень на входе приёмника.
