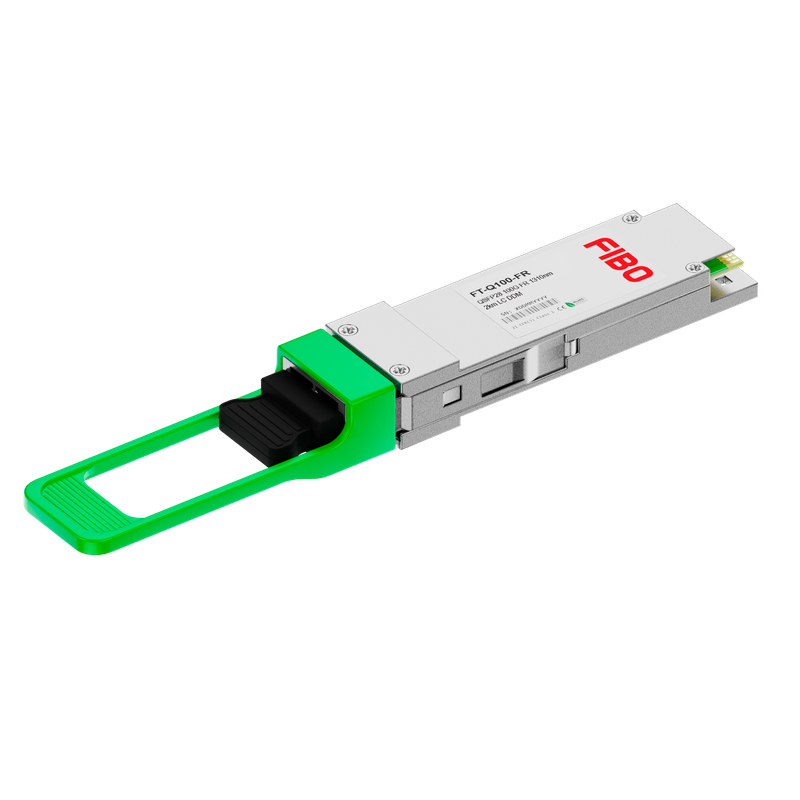

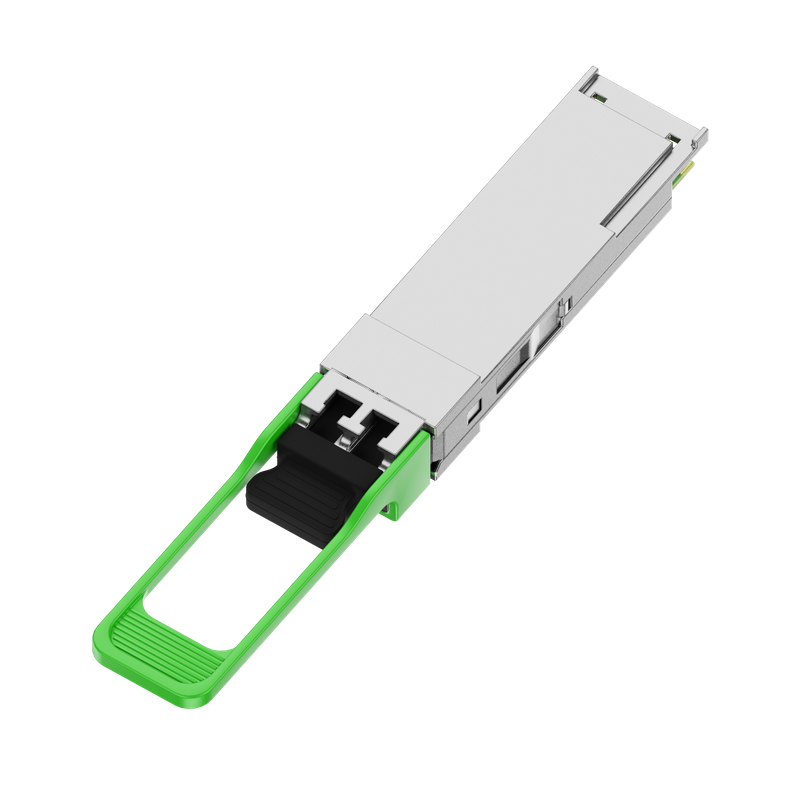

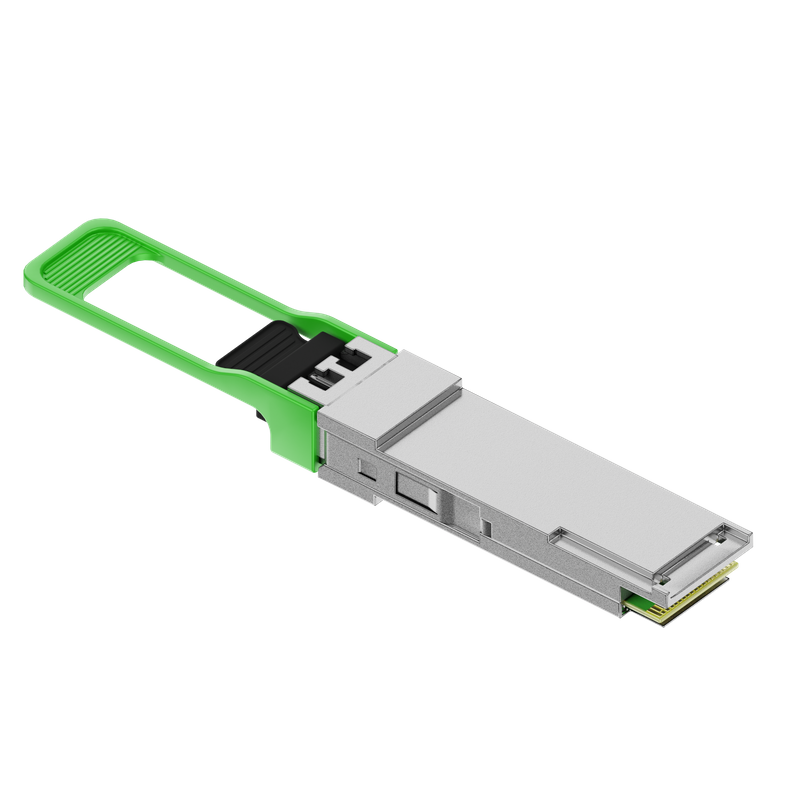

100GBASE-FR1 QSFP28 – это высокоскоростной оптический модуль, предназначенный для использования в сетях 100 Gigabit Ethernet. Он обеспечивает передачу данных со скоростью 100 Гбит/с на расстояние до 2 километров по одномодовому волокну (SMF) с длиной волны 1310нм.
На стороне передачи модуль преобразует 4x 25G NRZ (Non-return-to-zero) электрических входных канала (каждый 25.78125 Гбит/с) в 1 Single Lambda 100G PAM4 оптический сигнал с использованием PAM4 модуляции и скоростью передачи 53.125 Гбод. На стороне приема модуль выполняет обратную операцию, преобразуя 1 Single Lambda 100G PAM4 оптический сигнал в 4x 25G NRZ электрических входа с использованием PAM4 модуляции и скоростью передачи 53.125 Гбод.
Модуль использует лазерные передатчики EML TOSA (работающие в диапазоне 1304.5–1317.5 нм) и приемники PIN ROSA.
Digital Diagnostic Monitoring (DDM) – это специальная функция оптического модуля, которая позволяет контролировать и просматривать в режиме реального времени такие параметры, как мощность исходящего сигнала (TX), уровень принимаемого сигнала (RX), напряжение питания, температуру модуля и ток смещения в цепи передатчика. Изменения данных параметров позволяют судить о состоянии оптической системы и трассы в целом. Для полноценной работы функция DDM должна поддерживаться как оптическим модулем, так и коммутатором.
Оптический трансивер соответствует требованиям RoHS 2011/65 / EU.
Модуль поддерживает функцию FEC (Forward Error Correction), которая помогает принимающей стороне обнаруживать и исправлять битовые ошибки, улучшая общее качество связи.
Работает в стандартном диапазоне температур 0°–70°C и имеет двойные LC-коннекторы.
Наиболее популярные области применения: сети операторов интернет-услуг (ISP), мобильных операторов и основные сети центров обработки данных.
Трансивер QSFP28 FR1 полностью соответствует Multi Source Agreement (MSA) SFF-8665 и 100g fr Lambda MSA.
100G/200G/400G трансиверы
Оптические модули на 100, 200 и 400 Гбит/с работают на стыках центров обработки данных и в магистральных линиях операторов связи. Скорость набирается числом параллельных линий и способом кодирования: код NRZ передаёт один бит на символ, PAM4 — два. Модуль QSFP28 несёт четыре линии по 25 Гбит/с, корпуса QSFP-DD и OSFP — восемь линий и увеличенный теплоотвод. Параллельное исполнение разводит линии по отдельным волокнам через разъём MPO, спектральное разнесение обходится парой волокон и дуплексным LC. Когерентный трансивер восстанавливает форму сигнала цифровой обработкой на приёме, а допустимую дальность задают режим модуля и параметры линии.
