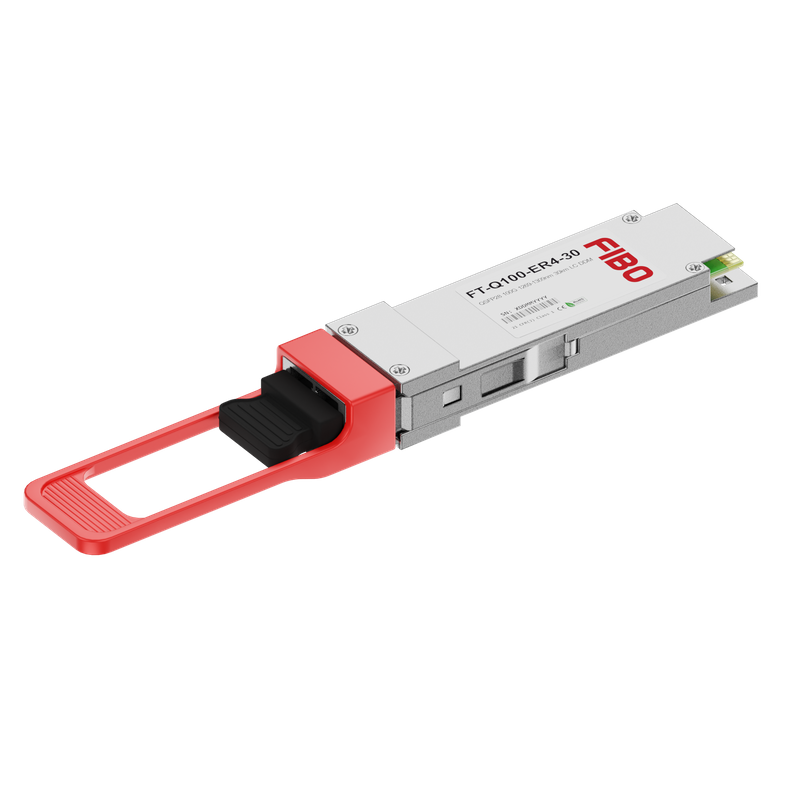

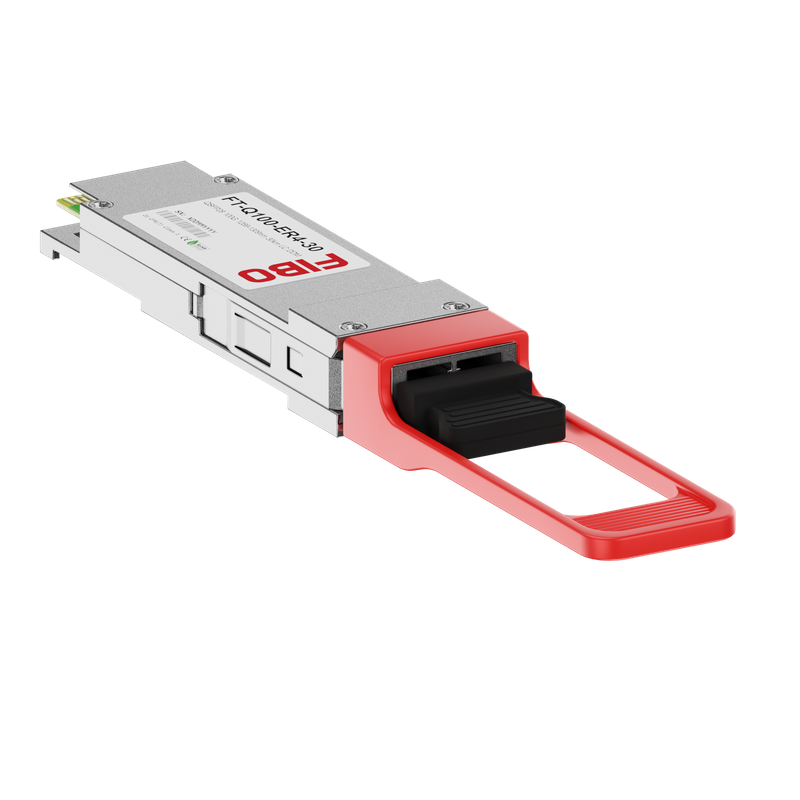

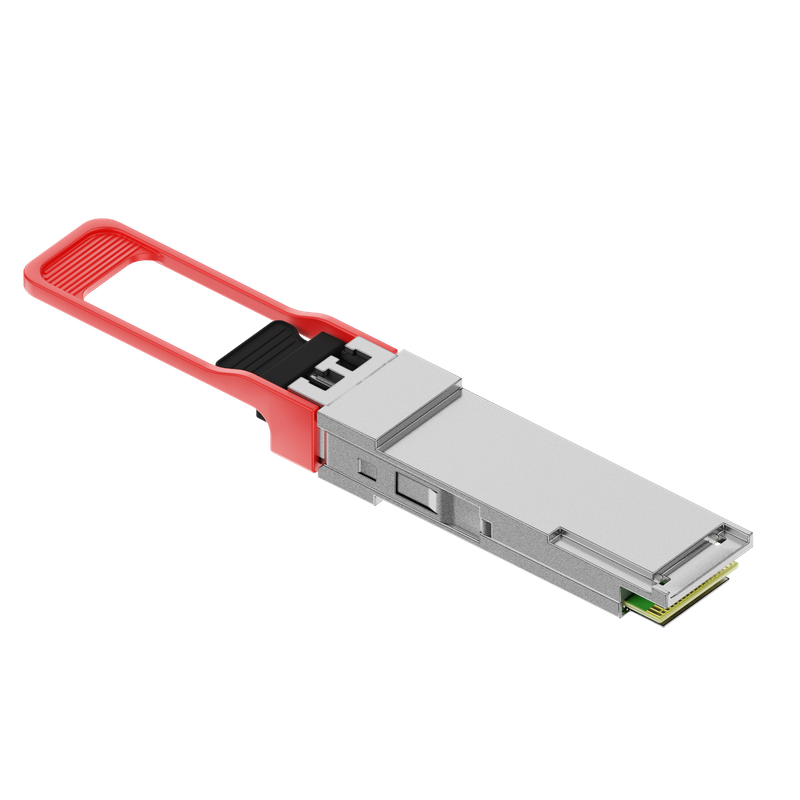

FT-Q100-ER4-30 — оптический модуль QSFP28 стандарта 100GBASE-ER4 для одномодовых линий до 30 км. Поток 100 Гбит/с разделён на четыре канала по 25,78 Гбит/с.
Каналы занимают сетку LAN-WDM: 1295,56, 1300,05, 1304,58 и 1309,14 нм — ту же, что у десятикилометрового FT-Q100-LR4-10. Дальность увеличена за счёт оптических уровней, а не смены сетки каналов.
Передатчики построены на лазерах с электроабсорбционным модулятором EML. В таком передатчике модулируется не ток лазера, а поглощение внешнего модулятора, поэтому длина волны при переключениях смещается меньше, чем у лазера с прямой модуляцией.
Приёмный тракт собран на массиве PIN-фотодиодов с трансимпедансными усилителями. Коэффициент экстинкции — не менее 4 дБ.

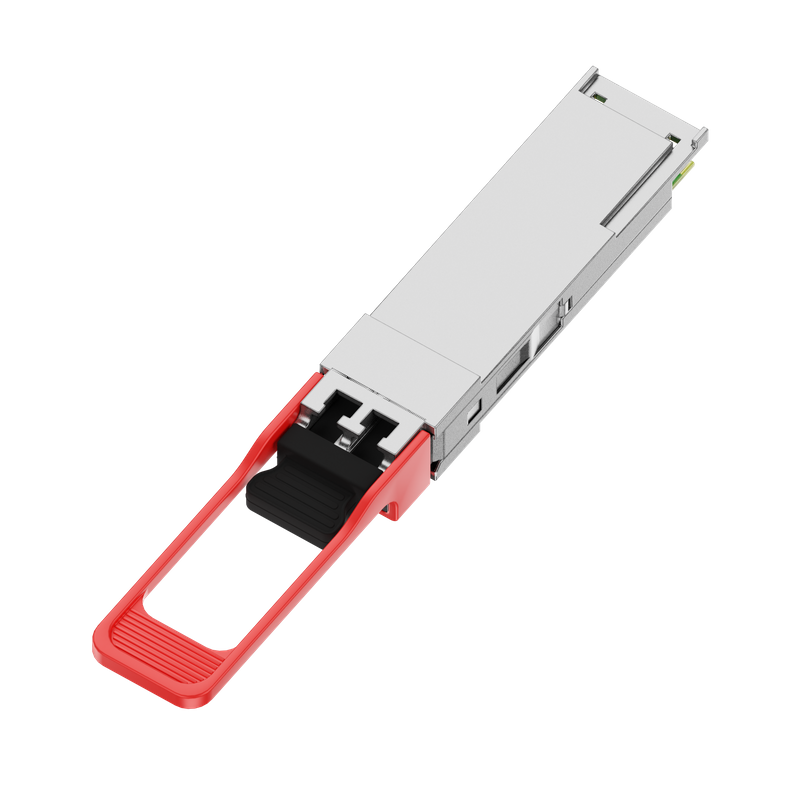

Модуль соответствует QSFP28 MSA, поддерживает горячую замену и диагностику DDM по I²C. Оптический разъём — duplex LC, рабочий диапазон температуры корпуса — 0…+70 °C.
Большая дальность на той же сетке — FT-Q100-ER4-40, где приёмный тракт построен на лавинных фотодиодах.
100G/200G/400G трансиверы
Оптические модули на 100, 200 и 400 Гбит/с работают на стыках центров обработки данных и в магистральных линиях операторов связи. Скорость набирается числом параллельных линий и способом кодирования: код NRZ передаёт один бит на символ, PAM4 — два. Модуль QSFP28 несёт четыре линии по 25 Гбит/с, корпуса QSFP-DD и OSFP — восемь линий и увеличенный теплоотвод. Параллельное исполнение разводит линии по отдельным волокнам через разъём MPO, спектральное разнесение обходится парой волокон и дуплексным LC. Когерентный трансивер восстанавливает форму сигнала цифровой обработкой на приёме, а допустимую дальность задают режим модуля и параметры линии.
