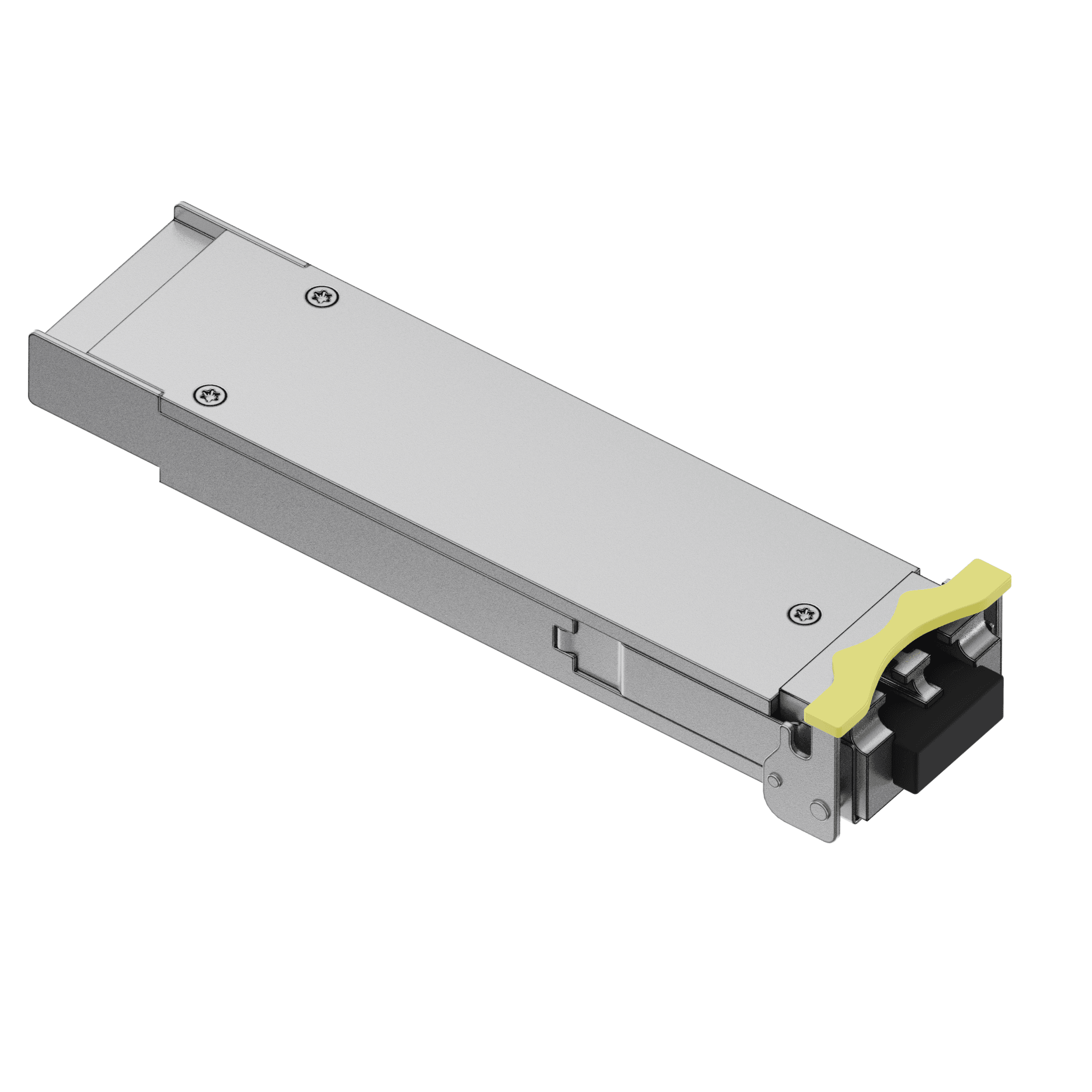

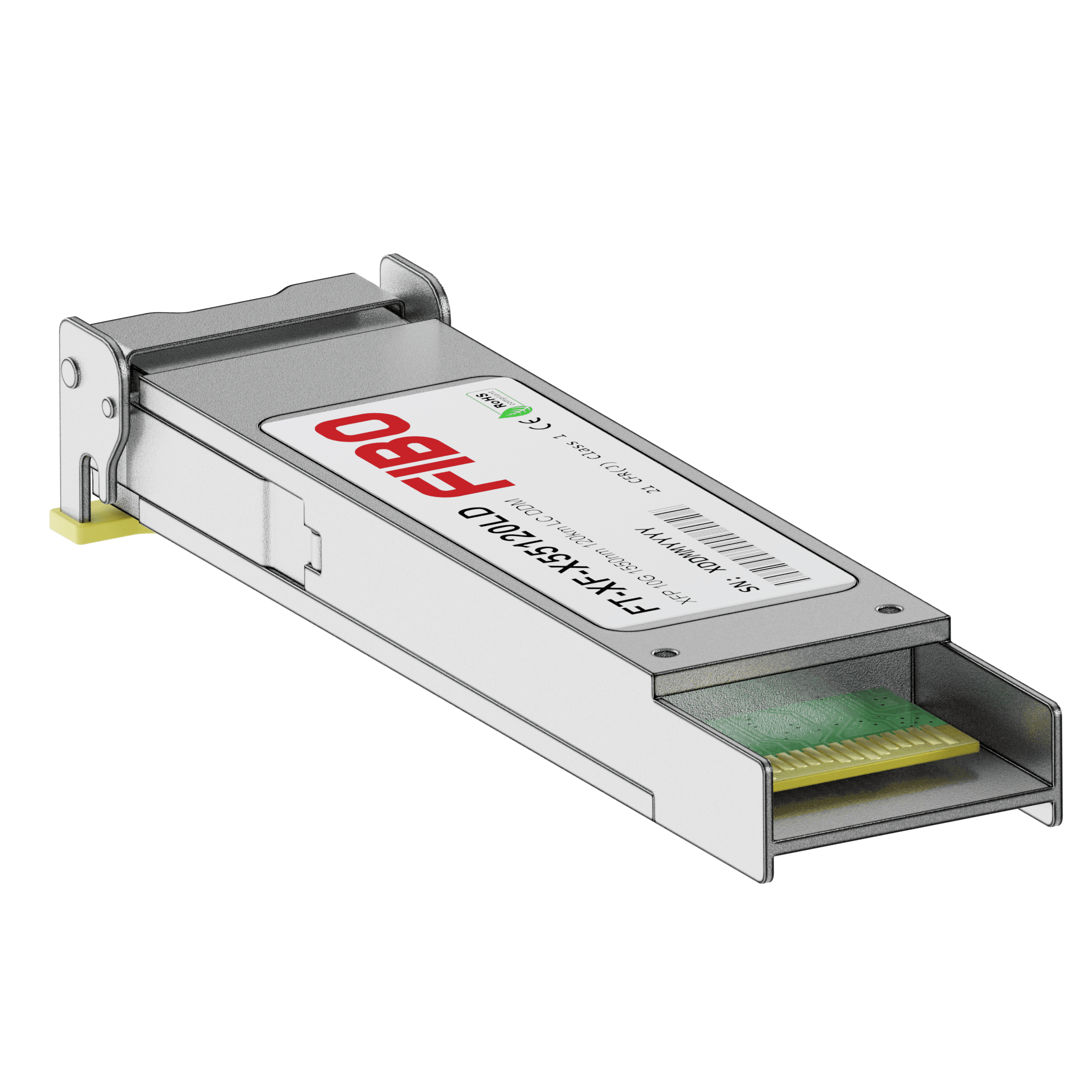

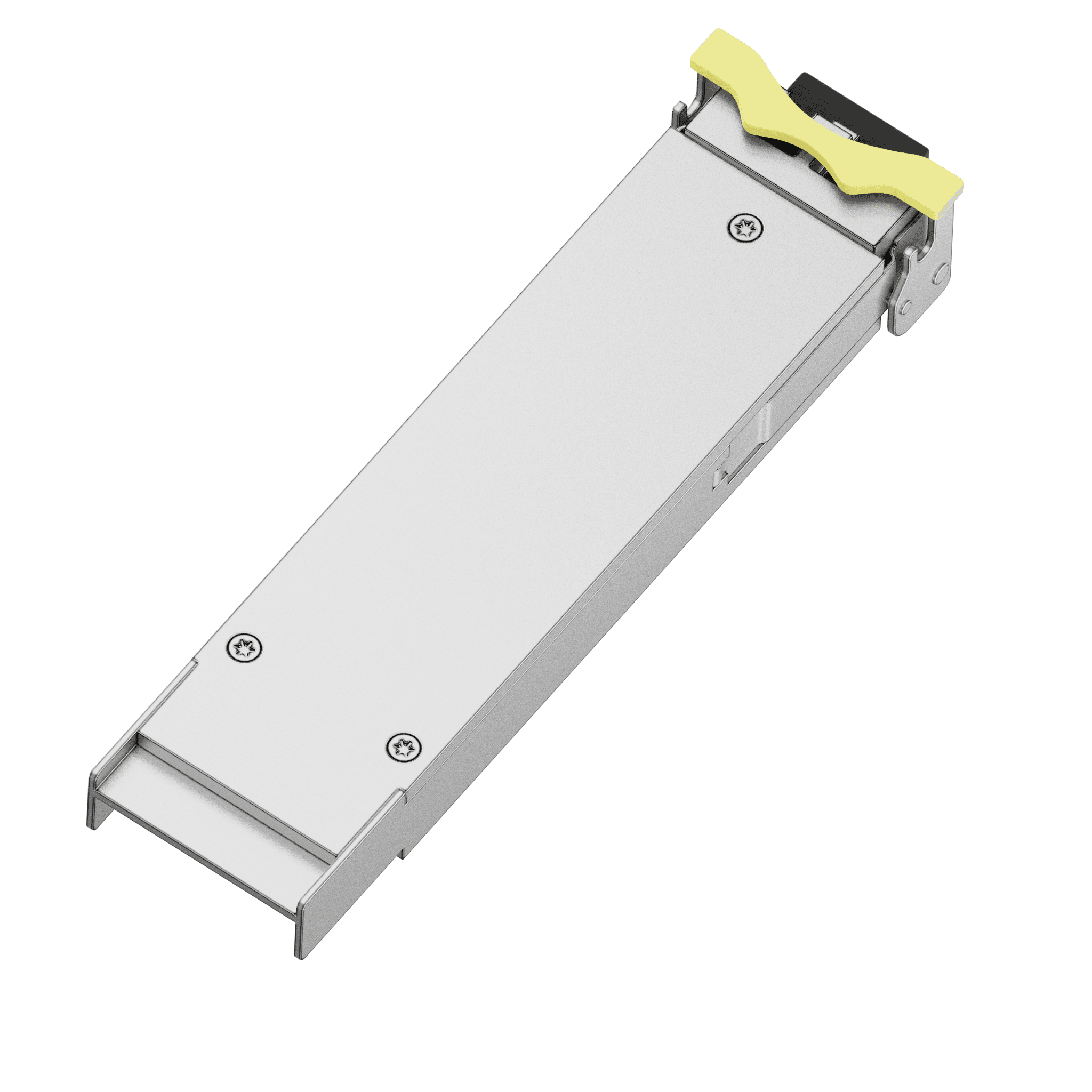

10GBASE-ZR XFP модуль 1550нм 120км

FT-XF-X55120LD — модуль XFP на 10 Гбит/с для одномодовой линии длиной до 120 км, наибольшей в серии. Рабочая длина волны 1550 нм лежит в области минимального затухания волокна, диапазон скоростей — от 9,95 до 11,3 Гбит/с. Обозначения 10GBASE-ZR и ZW, которыми маркируются такие исполнения, приняты в отрасли, но в IEEE 802.3ae не нормированы: стандарт доводит одномодовые интерфейсы до 40 км (ER/EW). Из документированных стандартом режимов модуль поддерживает Fibre Channel 1200-SM-LL-L.

Энергетический бюджет линии расширен с обеих сторон. Средняя выходная мощность передатчика составляет от +1 до +5 дБм — заметно выше, чем у модулей на 40–80 км. Чувствительность приёмника доходит до −24 дБм. Подавление боковых мод не менее 30 дБ удерживает излучение в основной моде.

Центральная длина волны передатчика лежит в пределах 1530–1565 нм, приёмник работает в полосе 1260–1600 нм при перегрузке +0,5 дБм. Коэффициент гашения — не менее 3,5 дБ, излучение выключенного передатчика — не более −30 дБм. Обратные потери приёмника — не менее 28 дБ.

Разъём LC, питание 3,3 В при токе не более 580 мА, потребляемая мощность менее 2 Вт, рабочая температура корпуса от 0 до +70 °C. Конструктив и управление — по спецификации XFP MSA, поддерживаются горячая замена и цифровая диагностика DDM; изделие отвечает директиве RoHS-6.

Меньшие ступени дальности той же серии — FT-XF-X55100LD на 100 км, FT-XF-X5580LD на 80 км и FT-XF-X5540LD на 40 км.
