10GBASE-LR XFP модуль 1550нм 40км

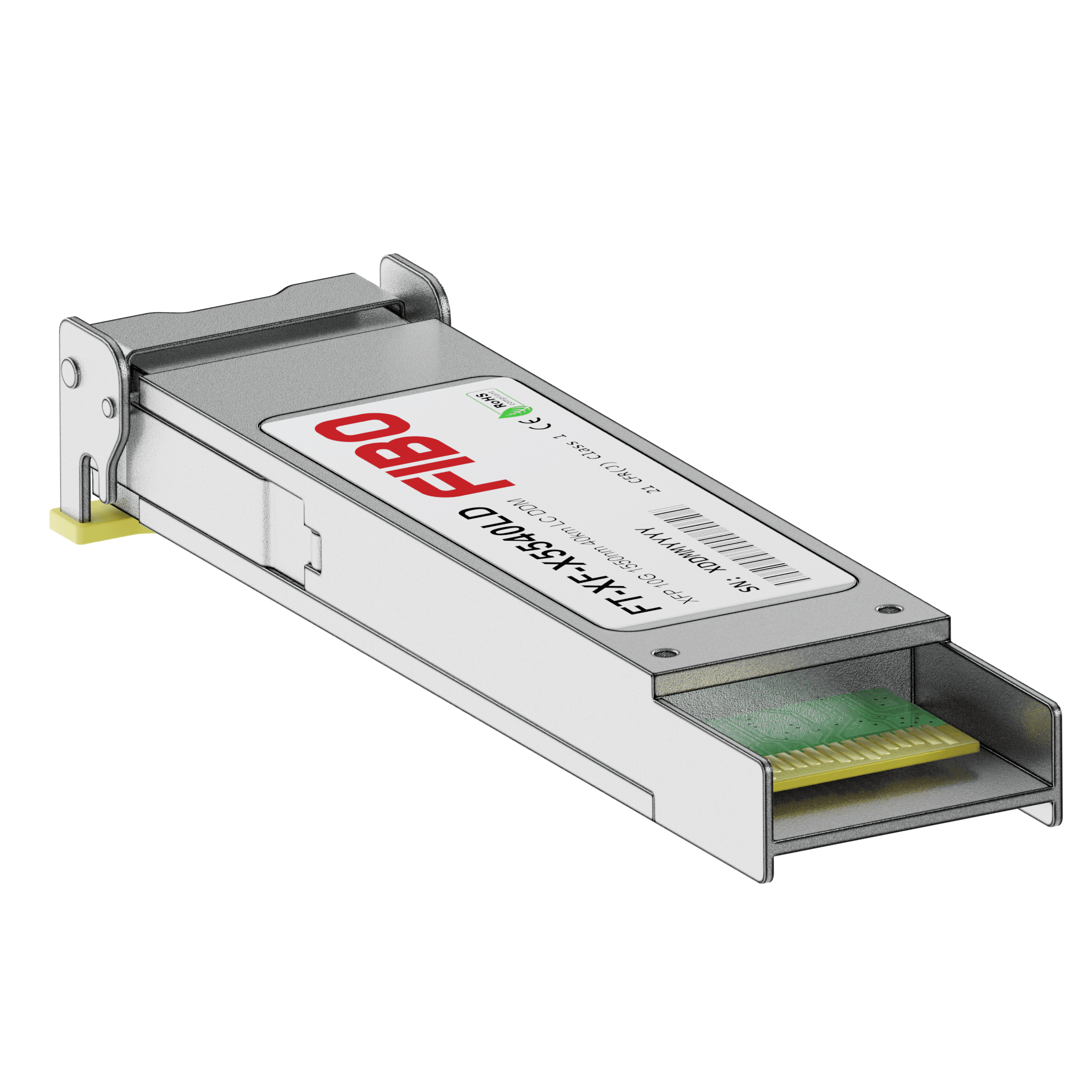

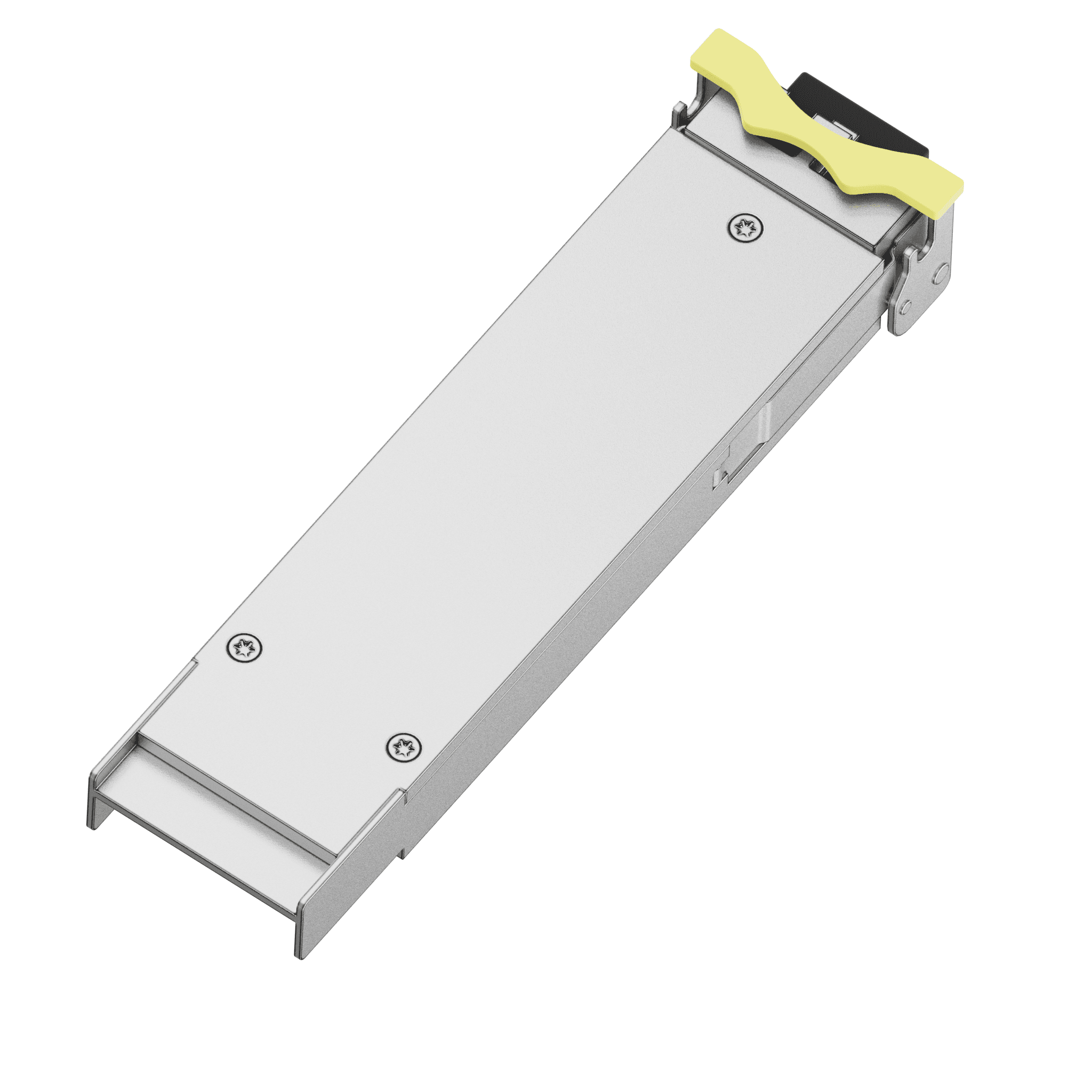

FT-XF-X5540LD — модуль XFP на 10 Гбит/с для одномодовой линии длиной до 40 км. Передатчик построен на охлаждаемом лазере EML с внешней электроабсорбционной модуляцией и номинальной длиной волны 1550 нм, приёмник — на фотодиоде PIN. Диапазон скоростей от 9,95 до 11,3 Гбит/с охватывает Ethernet, Fibre Channel и транспортные потоки SONET/SDH.

Работа на 1550 нм вместо 1310 нм снижает потери волокна: около 0,2 дБ на километр против 0,35. Это один из факторов дальности наряду с выходной мощностью и чувствительностью приёмника. Второе условие — узкий спектр: внешняя модуляция почти не смещает частоту излучения, и дисперсионное уширение импульса снижается. Термостабилизация лазера удерживает длину волны при изменении температуры корпуса.

Средняя мощность передатчика составляет от −1 до +4 дБм, чувствительность приёмника — −16,5 дБм, перегрузка — +0,5 дБм, коэффициент гашения не менее 8,2 дБ. Приёмник работает в широкой полосе 1270–1610 нм. Внешний опорный тактовый сигнал не требуется, предусмотрен режим шлейфа XFI для проверки тракта без выхода в линию.

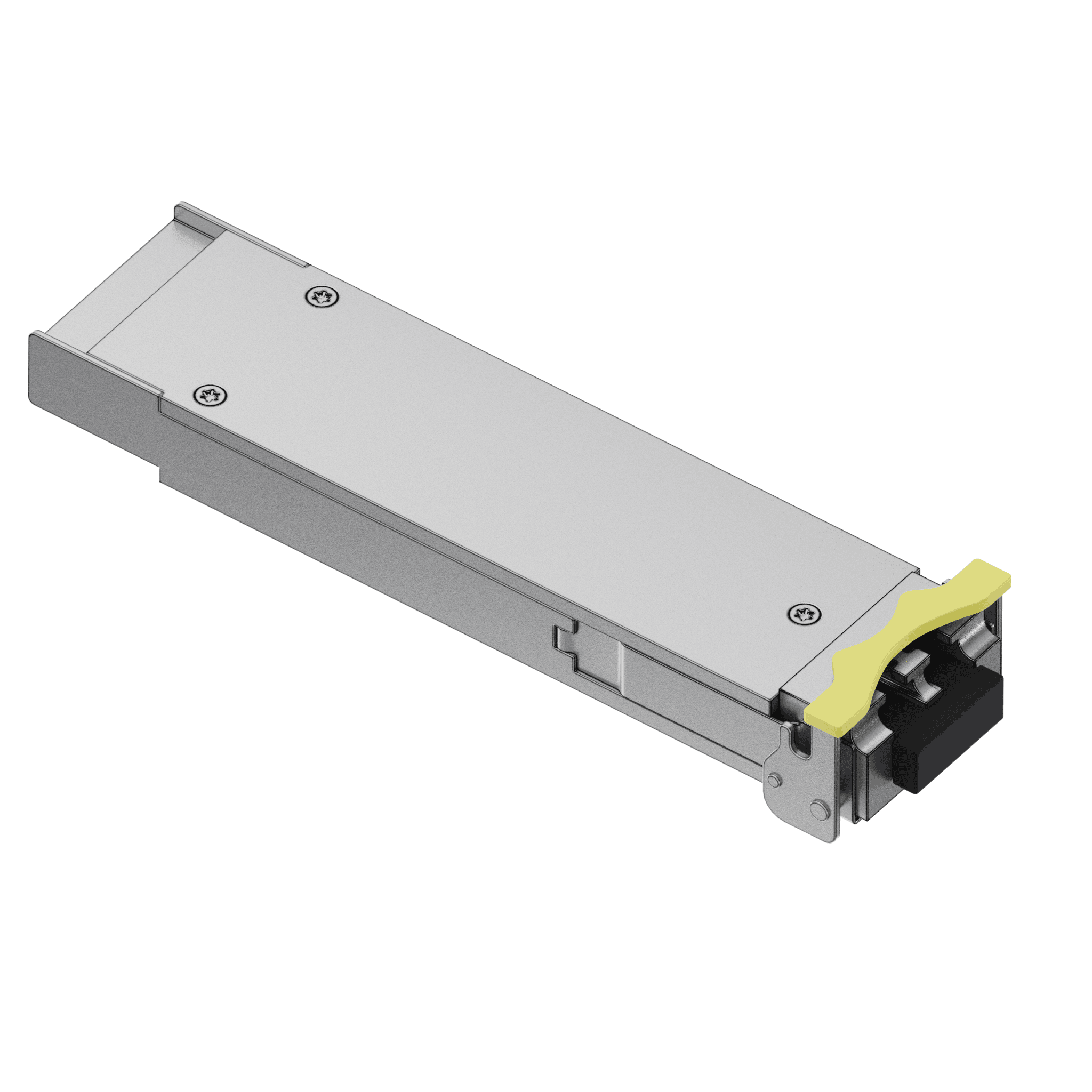

Разъём LC duplex, питание 3,3 В, рассеиваемая мощность менее 2,5 Вт, рабочая температура корпуса от 0 до +70 °C. Модуль соответствует спецификации XFP MSA и SFF-8472, поддерживает горячую замену и цифровую диагностику. Применяется в соединениях 10GBASE-ER и ER-W, каналах 10G Fibre Channel и трактах SONET OC-192 SR-1 и SDH STM-64 I-64.1.

Исполнения той же серии на другую дальность — FT-XF-X5560LD на 60 км, FT-XF-X5580LD на 80 км и FT-XF-X55120LD на 120 км. Модуль на 1310 нм для коротких линий — FT-XF-X3120LD.
