10GBASE-ER XFP модуль 1490нм 80км

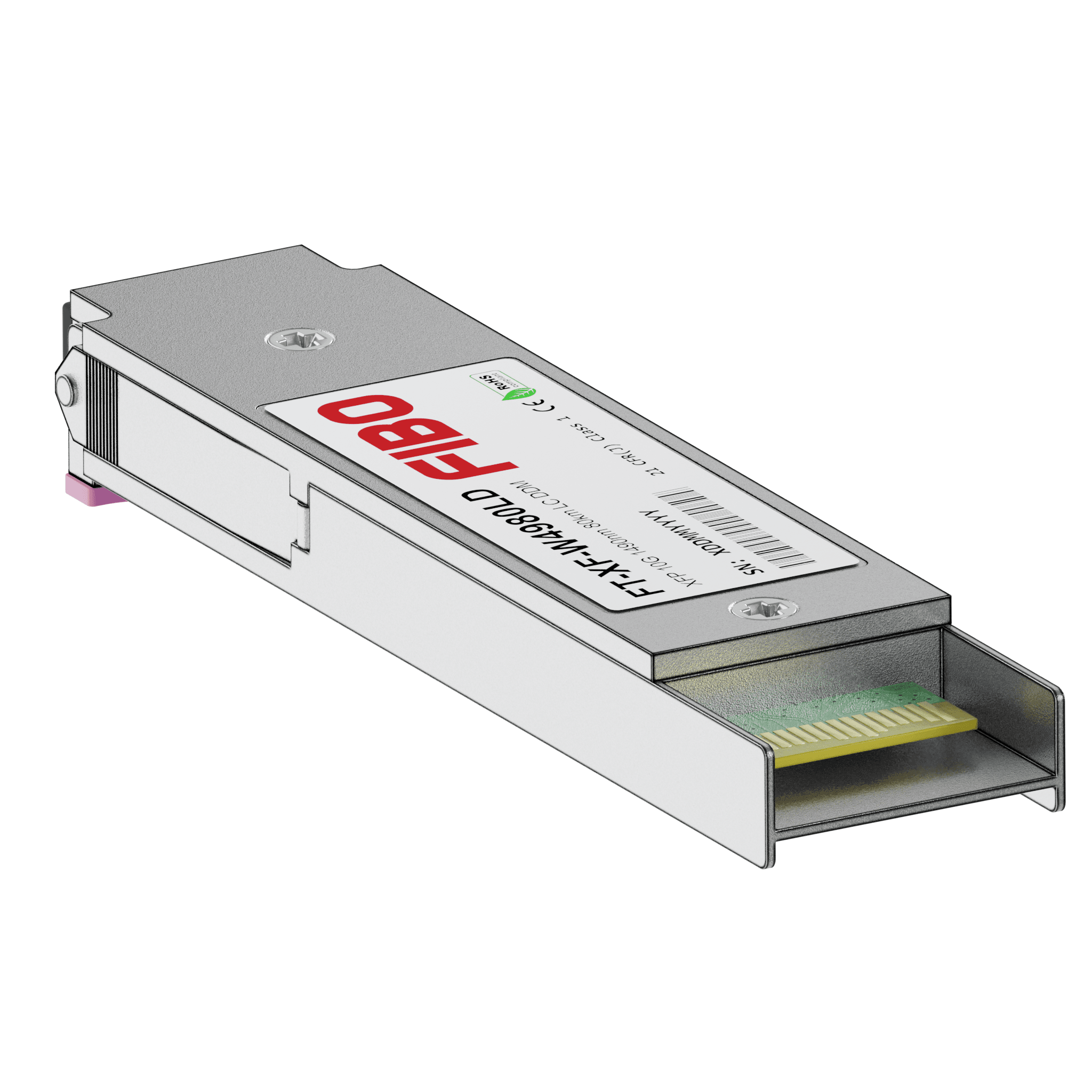

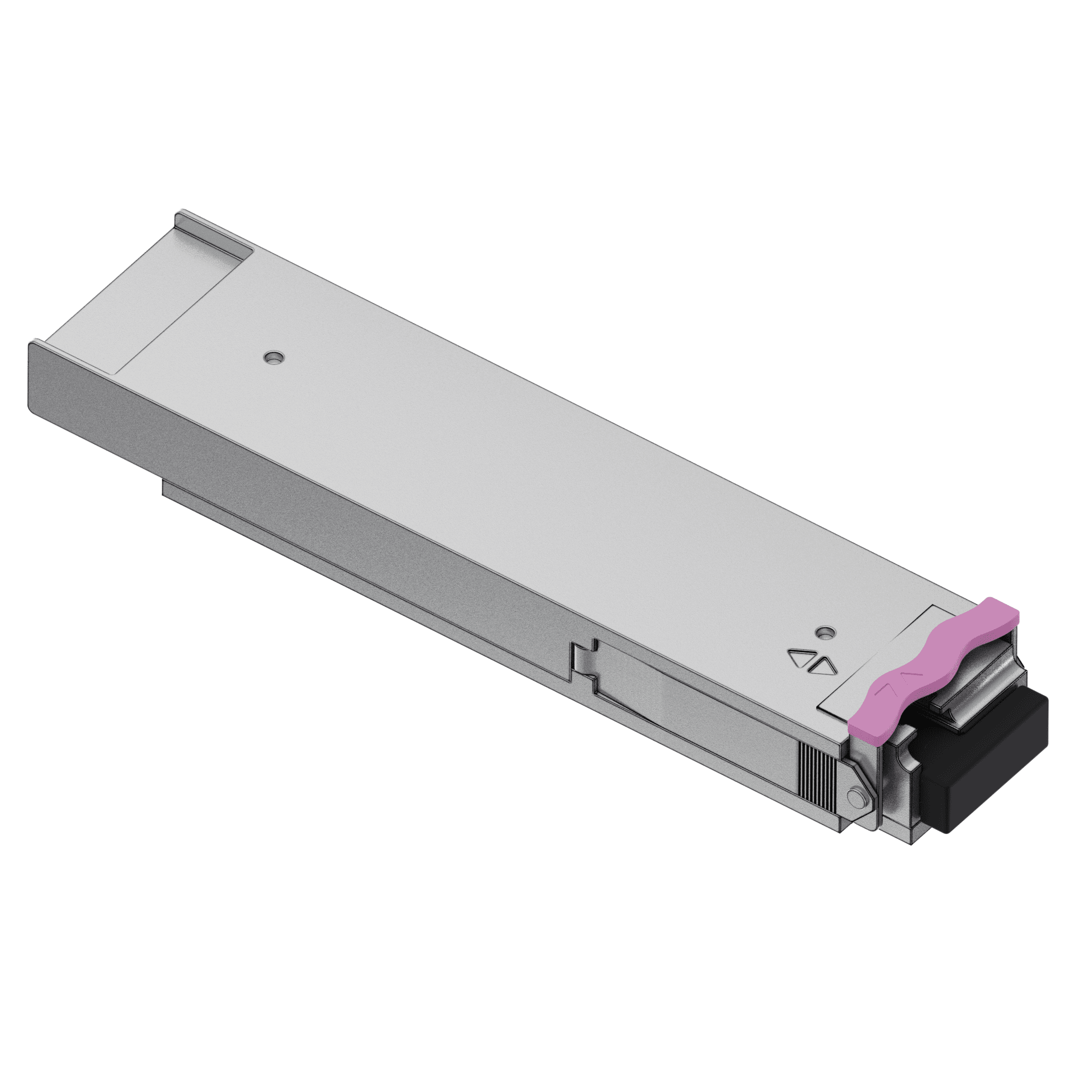

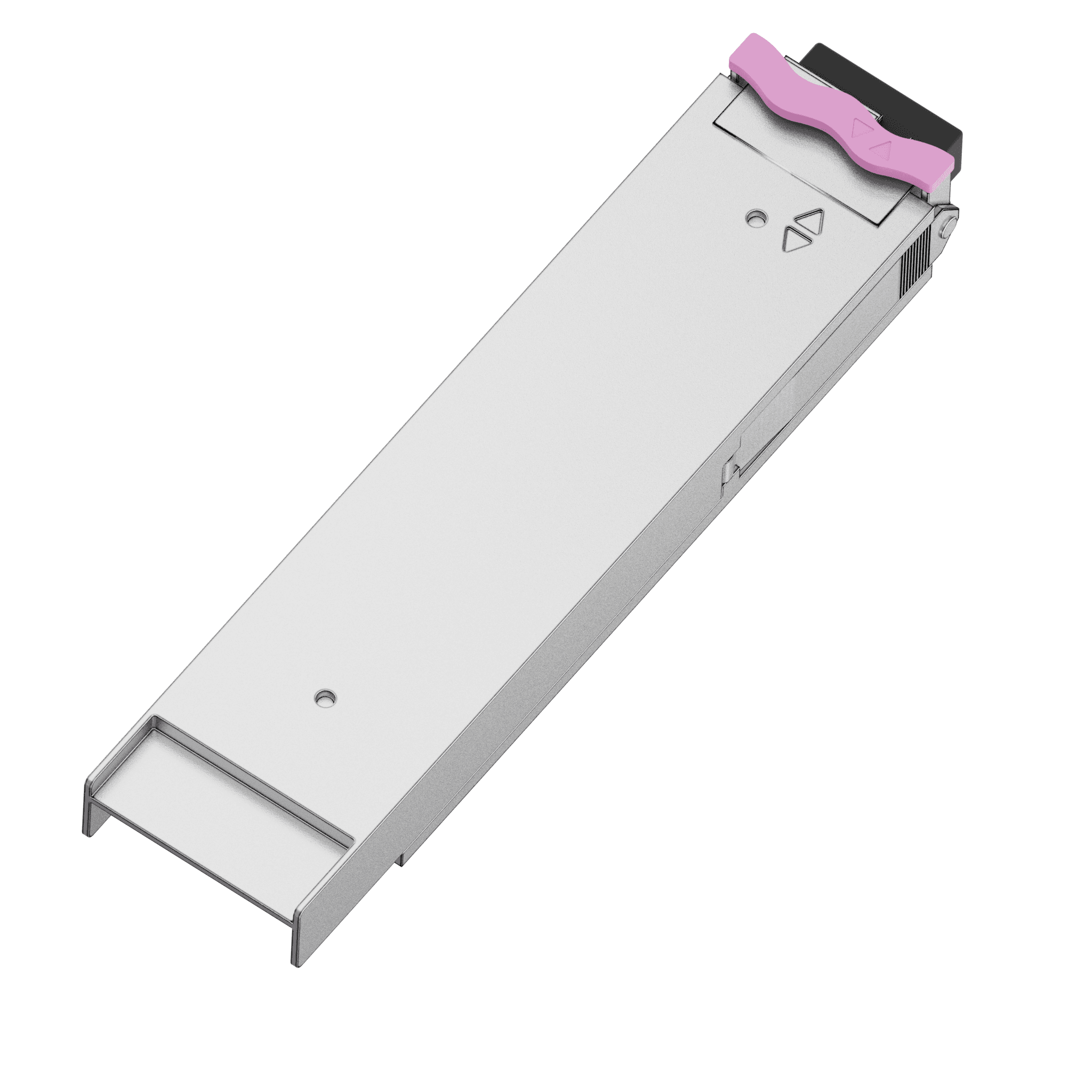

FT-XF-W4980LD — одноволоконный модуль XFP на 10 Гбит/с для линии длиной до 80 км. Передача идёт на длине волны 1490 нм, приём — на 1550 нм, оба направления по одному волокну через единственный разъём LC. Обе длины волны лежат в области минимального затухания одномодового волокна, что и позволяет удержать восьмидесятикилометровый пролёт при работе по одной жиле.

Дальность обеспечивают лазер EML с внешней модуляцией на передаче и лавинный фотодиод APD на приёме. Внешняя модуляция удерживает спектр узким, и дисперсионное уширение импульса снижается. Лавинный фотодиод усиливает фототок и даёт чувствительность −24 дБм — на девять децибел выше, чем у PIN-приёмников модулей на 10 км.

Средняя мощность передатчика составляет от −1 до +4 дБм, перегрузка приёмника — −6 дБм, коэффициент гашения не менее 6 дБ. Диапазон скоростей — от 9,95 до 11,3 Гбит/с. Производитель относит модуль к соединениям 10GBASE-BX и трактам SONET OC-192 SR-1 и SDH STM-64 I-64.1. Восьмидесятикилометровая дальность при этом выходит за пределы одномодовых интерфейсов, нормированных IEEE 802.3ae. Модуль поддерживает режим шлейфа XFI; в микросхеме EEPROM записаны идентификационные данные восьмидесятикилометрового исполнения.

Питание 3,3 В, рассеиваемая мощность менее 2,5 Вт, рабочая температура корпуса от 0 до +70 °C; выпускается и промышленное исполнение от −40 до +85 °C. Модуль соответствует XFP MSA и SFF-8472, поддерживает горячую замену и цифровую диагностику.

Встречный модуль пары, передающий на 1550 нм и принимающий на 1490 нм, — FT-XF-W5580LD. Одноволоконные исполнения на меньшую дальность — FT-XF-W2740LD и FT-XF-W3340LD.
