10GBASE-LR XFP модуль 1330нм 10км

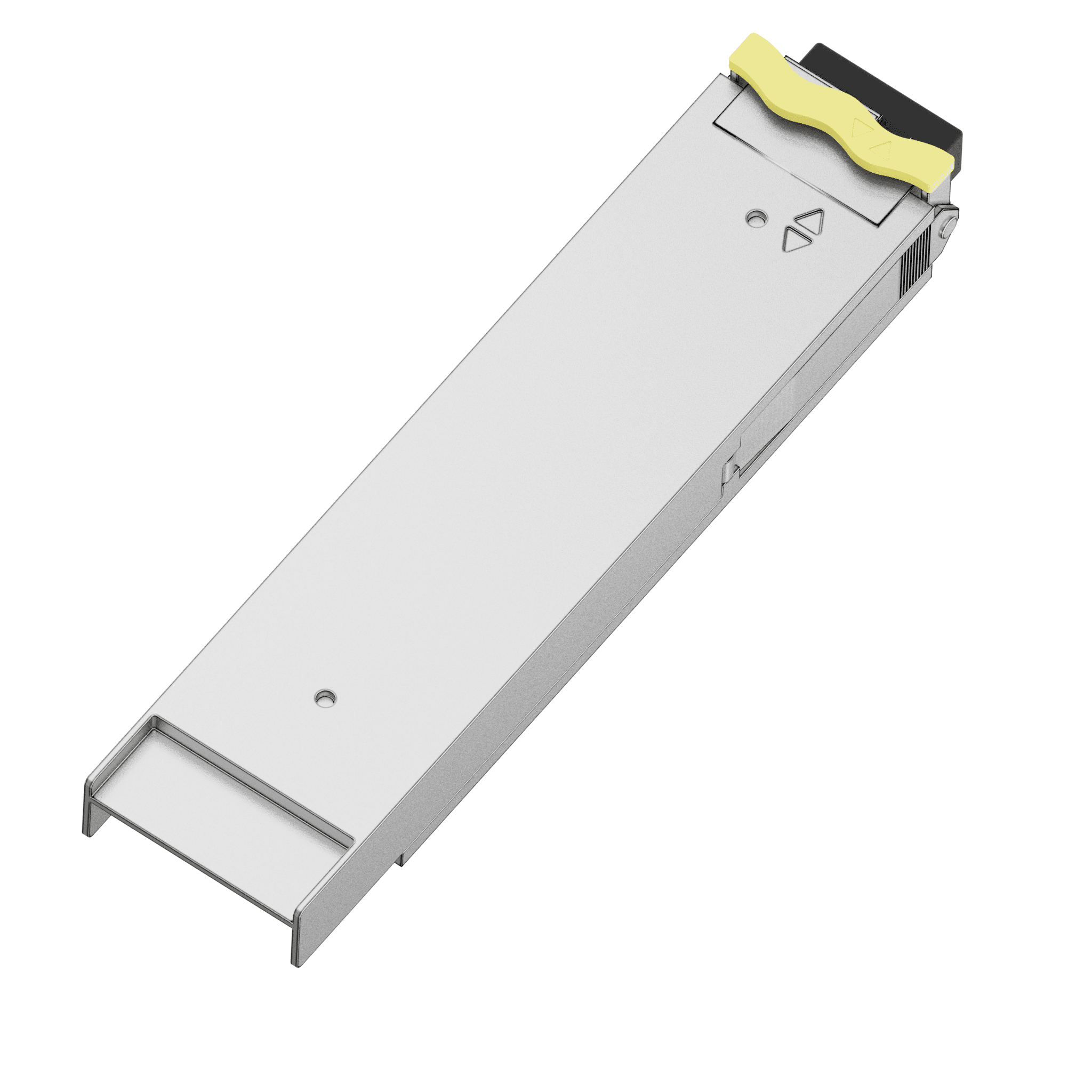

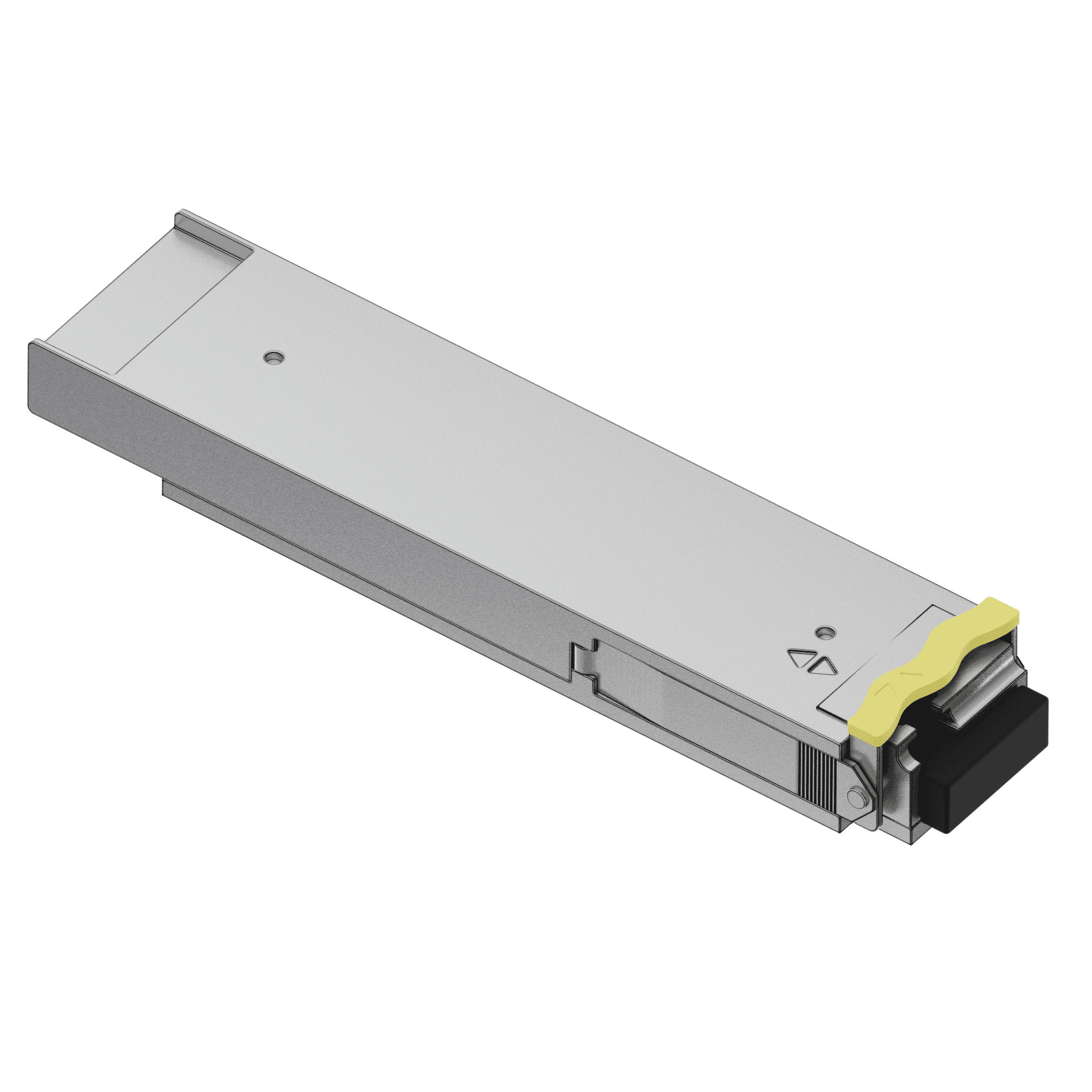

FT-XF-W3310LD — одноволоконный модуль XFP на 10 Гбит/с для линии длиной до 10 км. Двусторонняя связь организована по одному волокну и одному разъёму LC: передача идёт на 1330 нм, приём — на 1270 нм. Встречный модуль пары использует те же длины волн наоборот.

Конструктив XFP появился раньше SFP+ и крупнее его, но допускает больший тепловой бюджет. В таком корпусе выпускаются модули на 120 км и канальные DWDM с термостабилизацией лазера. FT-XF-W3310LD рассчитан на одномодовые линии длиной до 10 км в оборудовании с портами XFP.

Источником излучения служит лазер DFB, работающий в диапазоне 1320–1340 нм; приём ведёт фотодиод PIN с полосой 1260–1280 нм. Средняя мощность передатчика лежит в пределах от −5 до 0 дБм при чувствительности приёмника −15 дБм и перегрузке +0,5 дБм. Коэффициент гашения — не менее 3,5 дБ. Диапазон скоростей от 9,95 до 11,3 Гбит/с охватывает соединения 10GBASE-BX на 10,3125 и 9,953 Гбит/с, а также тракты SONET OC-192 SR-1 и SDH STM-64 I-64.1.

Предусмотрен режим шлейфа XFI; идентификационные данные десятикилометрового модуля хранит микросхема EEPROM. Питание 3,3 В, рассеиваемая мощность менее 2 Вт, рабочая температура корпуса от 0 до +70 °C; выпускается и промышленное исполнение от −40 до +85 °C. Модуль соответствует XFP MSA и SFF-8472.

Одноволоконные исполнения той же серии на большую дальность — FT-XF-W3320LD на 20 км, FT-XF-W3340LD на 40 км и FT-XF-W3370LD на 70 км. Встречные модули с передачей на 1270 нм — FT-XF-W2720LD и FT-XF-W2740LD.
