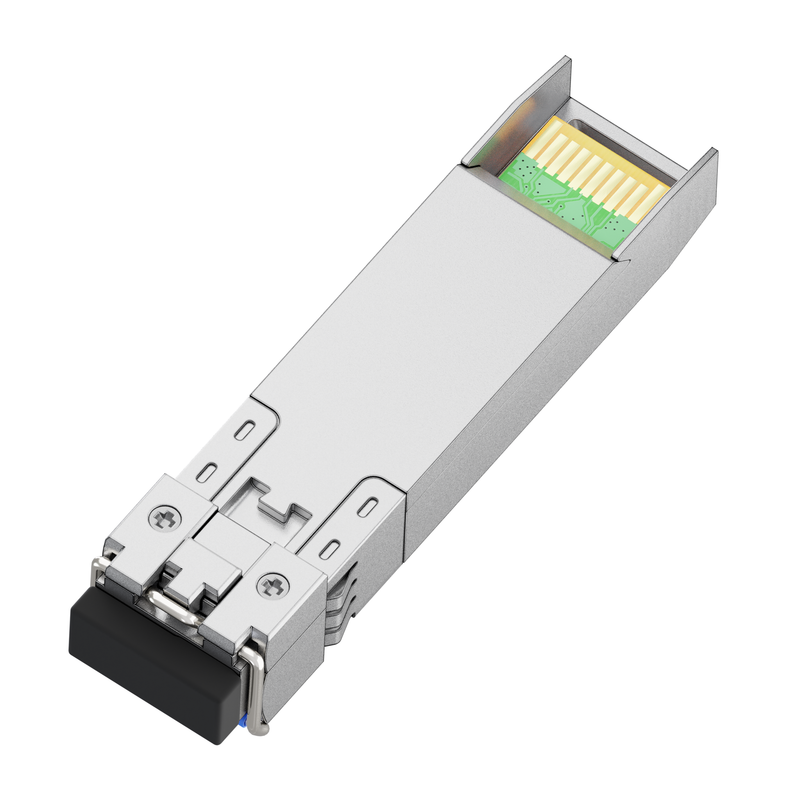

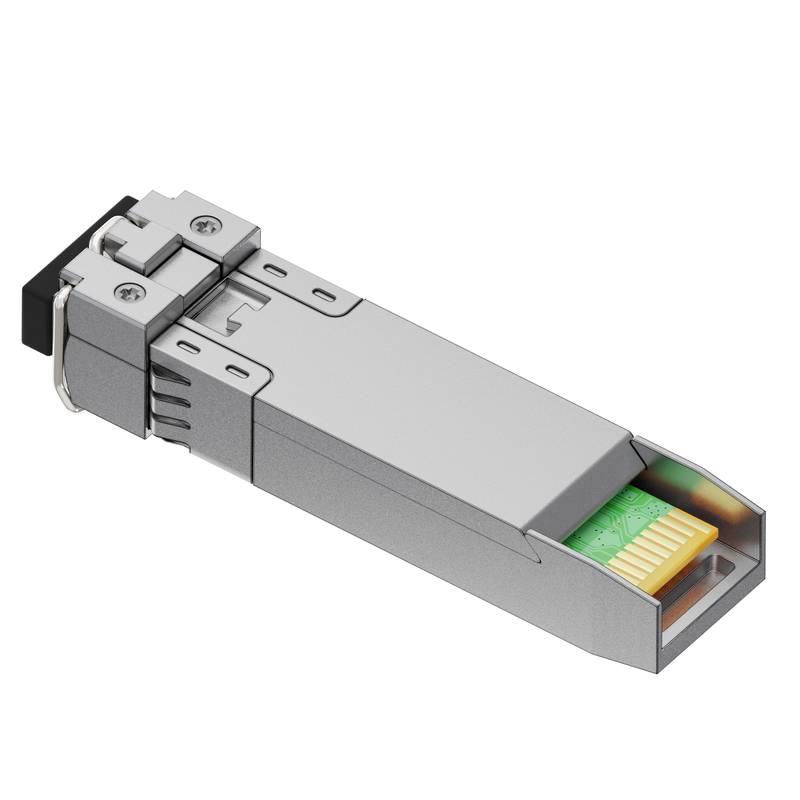

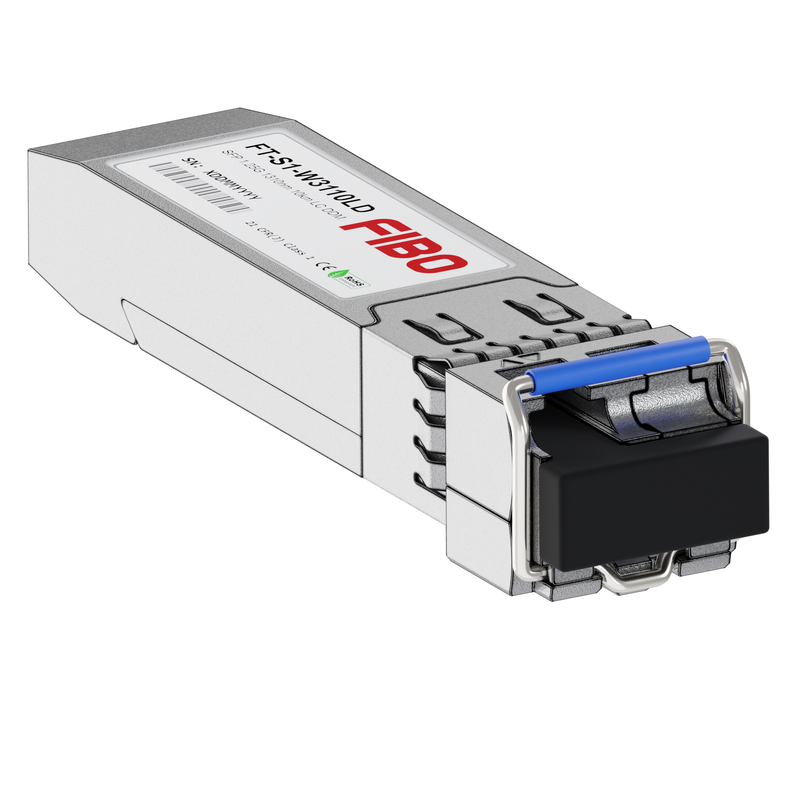

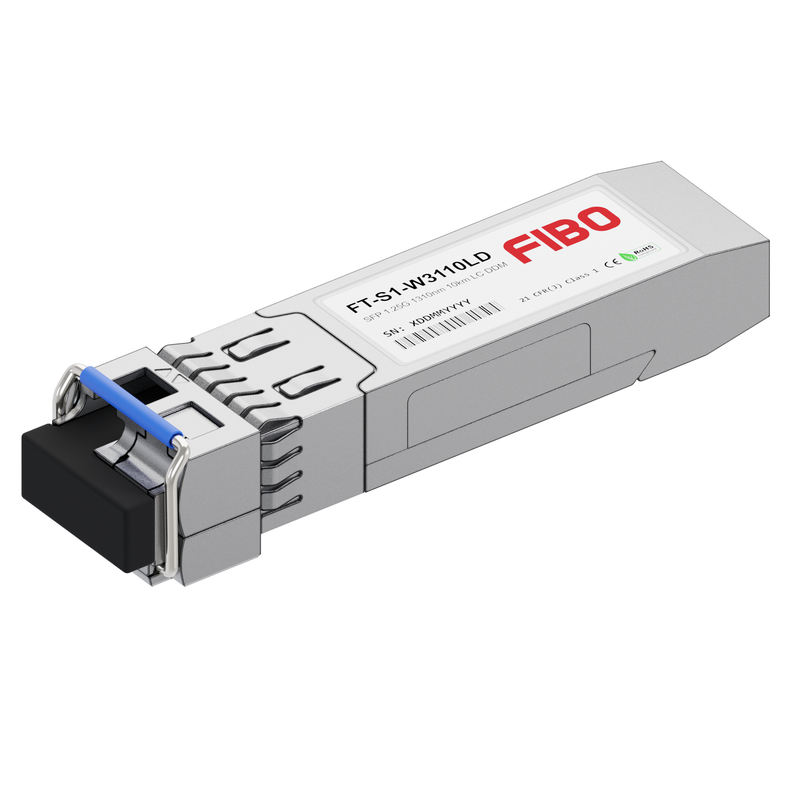

FT-S1-W3110LD — одноволоконный модуль SFP на 1,25 Гбит/с с дальностью до 10 км. Передатчик работает на 1310 нм, приёмник — на встречной длине волны 1550 нм.
Передающий тракт построен на лазере Фабри — Перо, приёмный — на PIN-фотодиоде. Коэффициент экстинкции составляет не менее 8 дБ.
Встречную сторону линии обслуживает модуль с передатчиком 1550 нм и приёмником на 1310 нм. Обозначение 1000BASE-BX10 закреплено в IEEE 802.3ah за парой 1310/1490 нм; пара 1310/1550, применённая здесь, к нормированному ряду не относится и является вендорской.
Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. Оптический разъём — LC Simplex.
Соседние дальности с передатчиком 1310 нм — FT-S1-W313LD на 3 км и FT-S1-W3120LD на 20 км. Исполнение на 20 км с парой 1310/1490 — FT-S1-W3420LD.
SFP Трансиверы
Оптический модуль SFP — сменный трансивер, который преобразует электрический сигнал порта в оптический и обратно. Линейная скорость 1,25 Гбит/с соответствует гигабитному Ethernet 1000BASE-X. Двухволоконный модуль занимает отдельные волокна для передачи и приёма. Модуль WDM работает по одному волокну и образует встречную пару: передача одного совпадает по длине волны с приёмом второго. Стандарт задаёт пару 1310 и 1490 нм для 1000BASE-BX10, 1310 и 1550 нм — для 100BASE-BX10. Оптический бюджет модуля определяет предельные потери трассы. Разъём SFP модуля чаще всего LC, а функция DDM отдаёт мощность передатчика и уровень на приёмнике.
