FT-Q40-LR20L — прежнее обозначение этого модуля; актуальный артикул для заказа — FT-Q40-LR4-20, характеристики и исполнение не изменились.

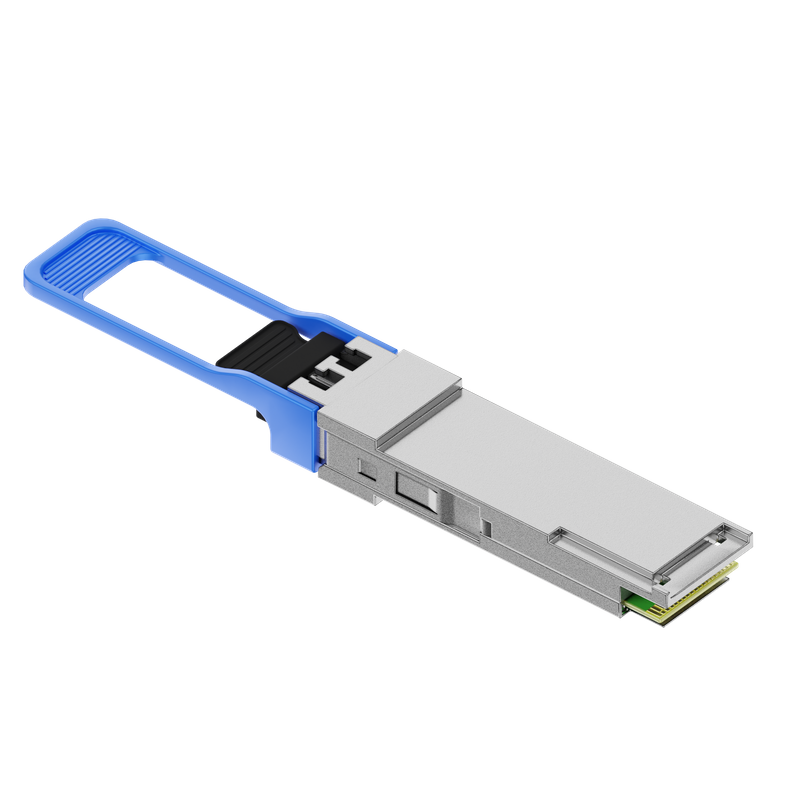

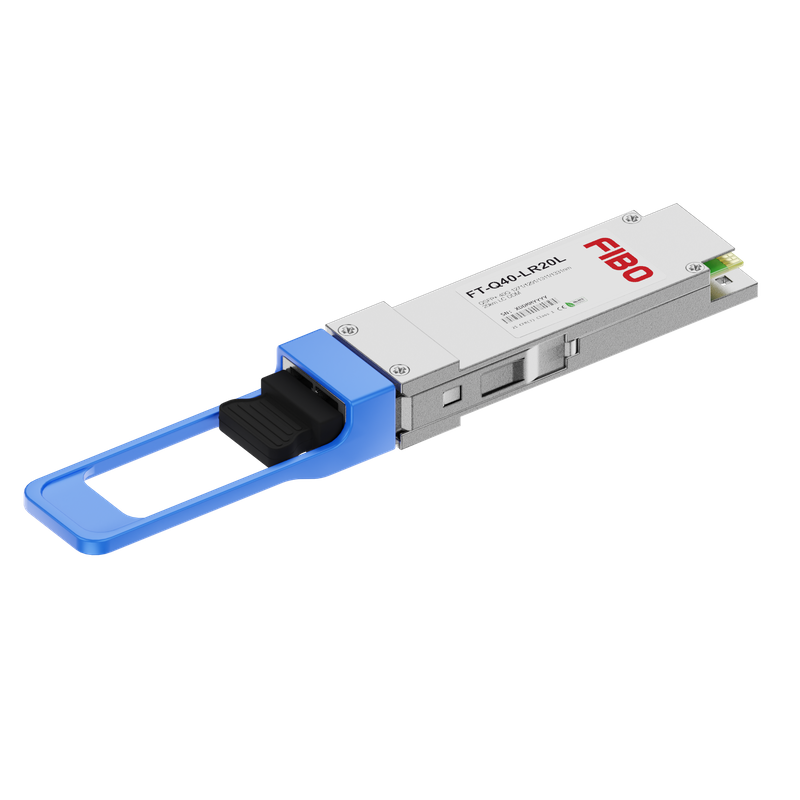

FT-Q40-LR20L — оптический трансивер QSFP+ на 40 Гбит/с для одномодовой линии длиной до 20 км. Внутри 4 канала по 10 Гбит/с на длинах волн 1271, 1291, 1311 и 1331 нм; мультиплексор сводит их в дуплексную пару волокон.
Внешнего оборудования уплотнения линия не требует: модуль сам сводит каналы на передаче и разделяет их на приёме. Линия занимает 2 волокна вместо 8 и подключается дуплексным патч-кордом с разъёмами LC.
Наружу модуль выводит единственный порт 40 Гбит/с: 4 канала разделяются только внутри него, поэтому разветвитель на 4 линии по 10 Гбит/с к порту не подключается. Такая раскладка возможна там, где каналы идут по отдельным волокнам, — в схеме PSM4.
Плечо в 20 км закрывает трассу между узлами городской сети, для которой 10-километрового исполнения не хватает.
Питание 3,3 В от порта, потребление не более 2,5 Вт. Модуль поддерживает горячую замену и цифровую диагностику DDM. Оптический интерфейс — 40GBASE-LR4.
Соседние плечи линейки LR4 — FT-Q40-LR4-2 на 2 км и FT-Q40-LR4-10 на 10 км. Исполнение на 30 км — FT-Q40-ER4L-30.
25G/40G/50G Трансиверы
Модуль SFP28 передаёт поток 25G одной электрической линией: двухволоконное исполнение занимает пару волокон с разъёмом LC, одноволоконное — встречные длины волн. Модуль QSFP+ собирает сорокагигабитный канал из четырёх линий по 10 Гбит/с. Параллельное исполнение ведёт каждую линию отдельным волокном и оконцовано разъёмом MPO. Спектральное разнесение сводит четвёрку линий в пару волокон с разъёмом LC, но разделению на каналы не подлежит. Параллельный порт QSFP+ работает как четыре десятигигабитных подключения при поддержке и активации режима разделения. Модуль SFP28 механически повторяет SFP+, но младшую скорость даёт только двухрежимный вариант. Интерфейс 50GBASE-R использует одну линию с кодированием PAM4.
