1G CWDM SFP модуль 1470нм 40км

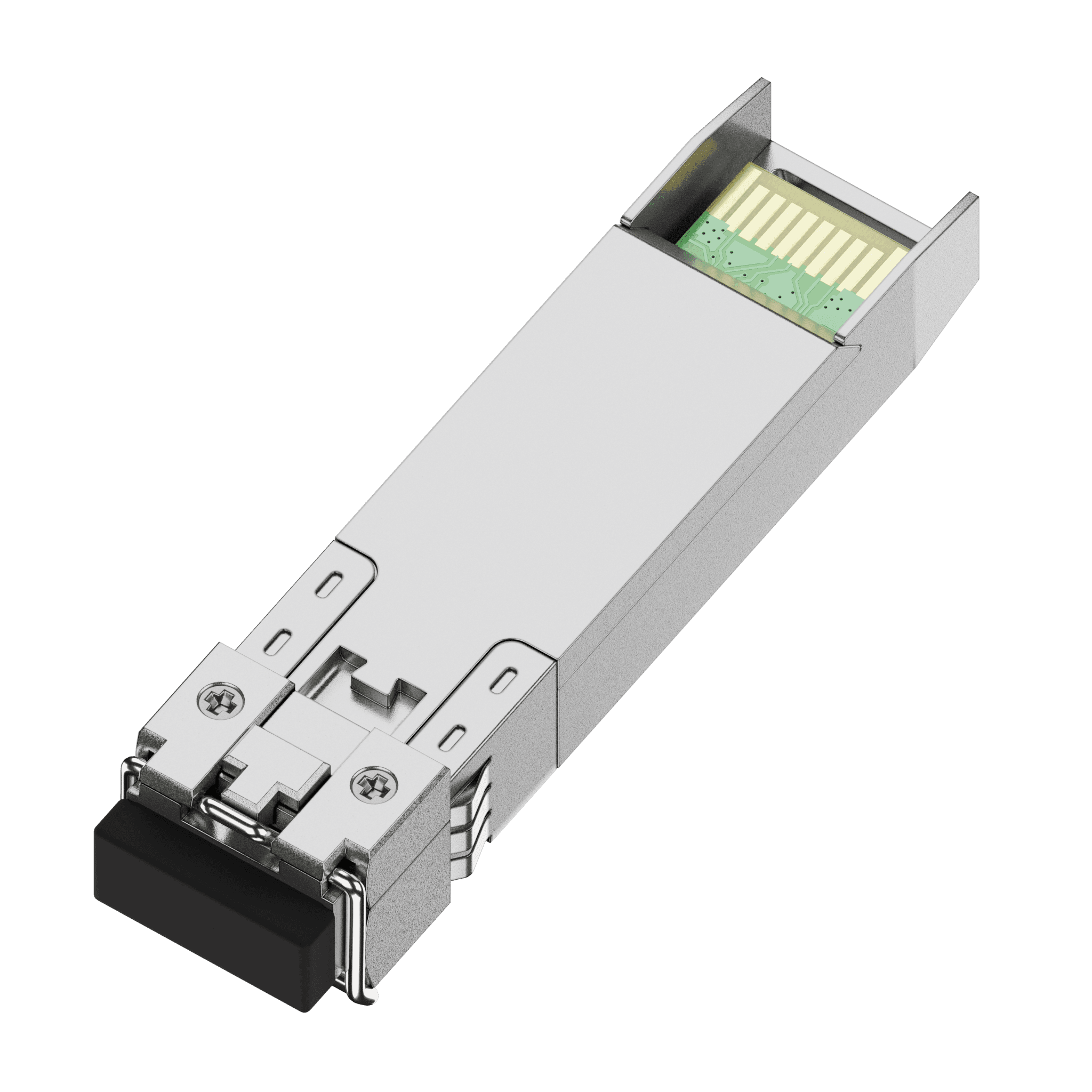

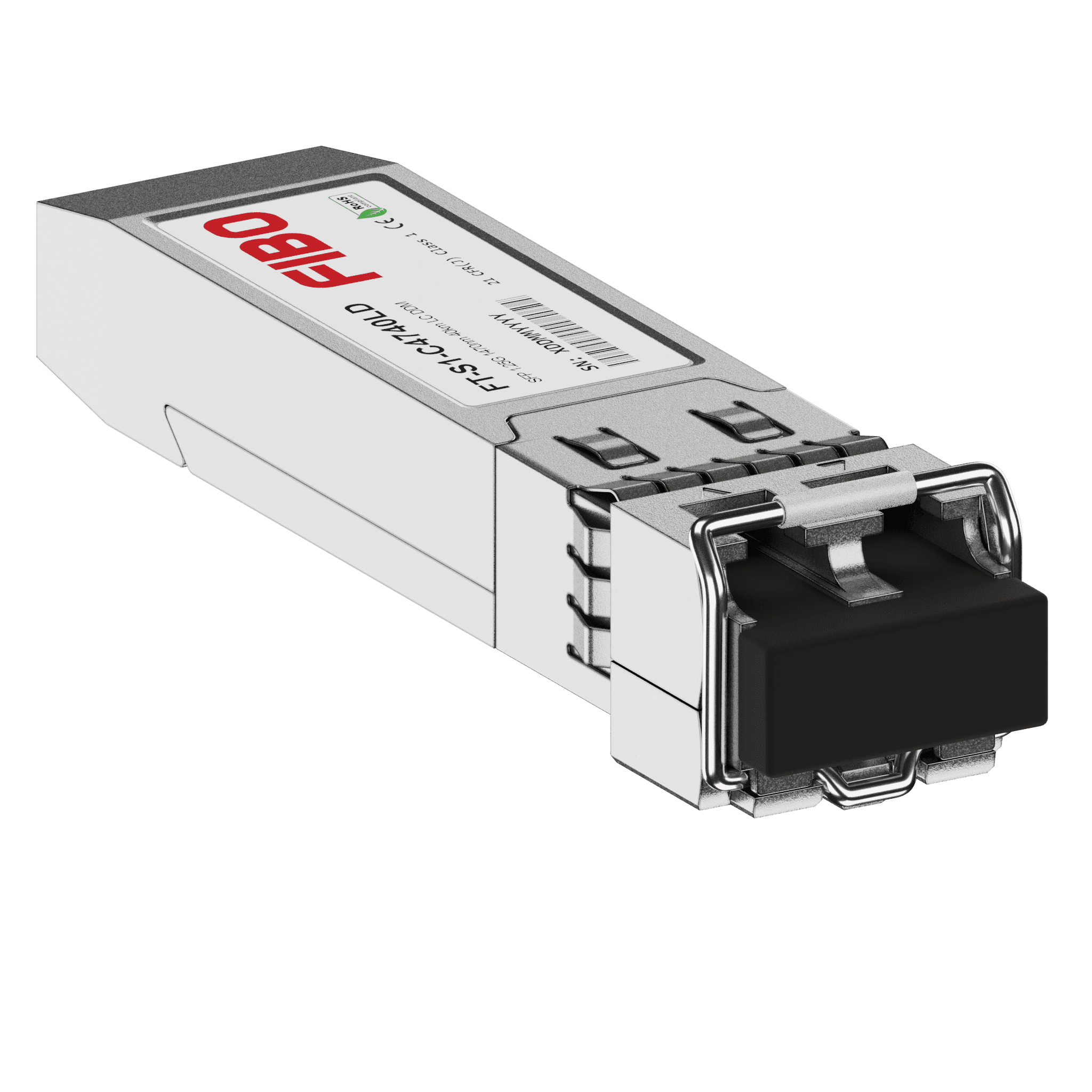

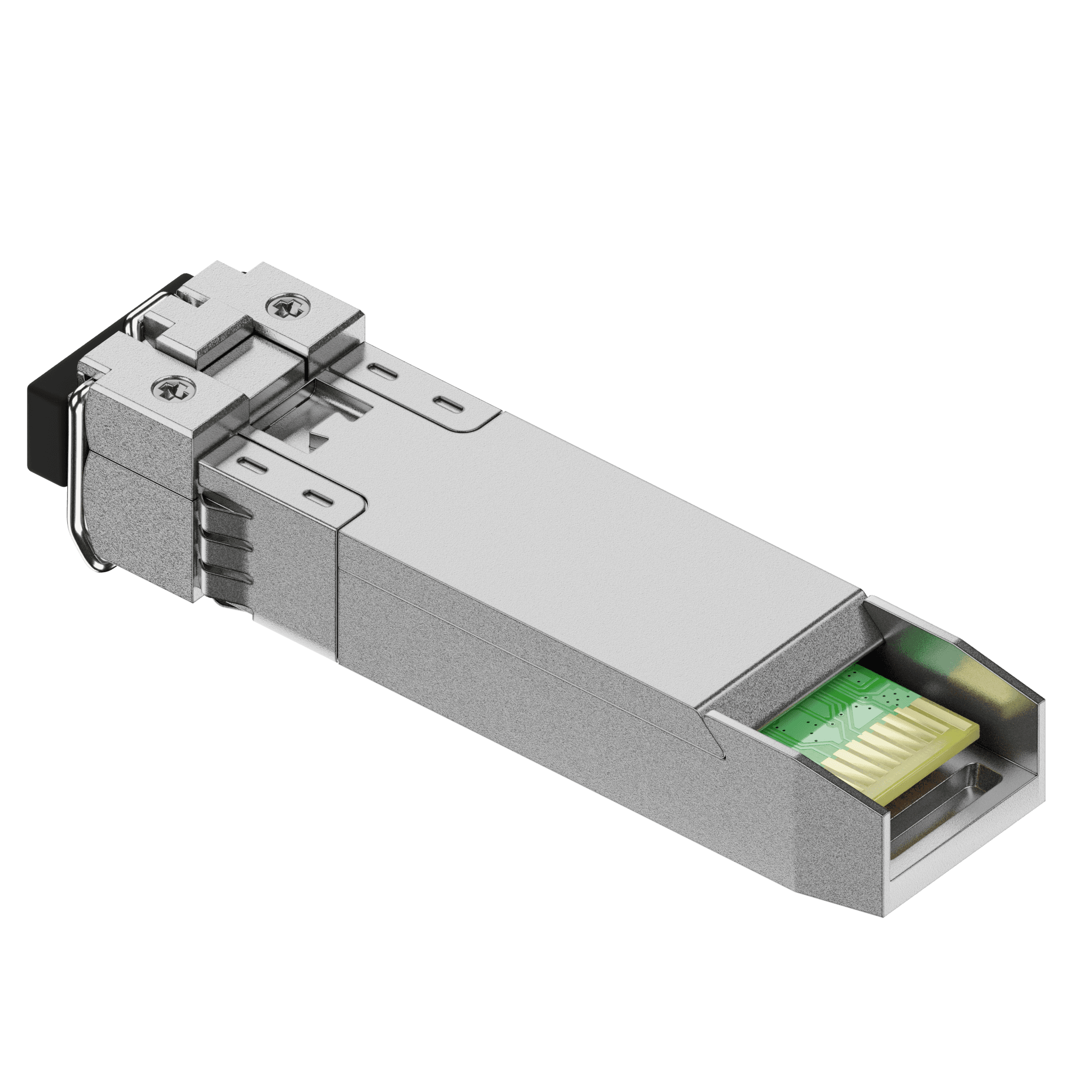

FT-S1-C4740LD — двухволоконный оптический SFP-модуль CWDM на 1,25 Гбит/с для одномодовой линии длиной до 40 км: канал 1470 нм, разъём LC. Передача и приём идут по разным волокнам одномодовой пары, к модулю подключается дуплексный патч-корд с разъёмами LC/UPC. На дальнем конце линии работает такой же модуль канала 1470 нм.

SFP-трансивер работает в системе спектрального уплотнения CWDM и занимает порт мультиплексора, выделенный под канал 1470 нм. Оптические модули SFP CWDM других каналов подключаются к тому же мультиплексору, и одна пара волокон обслуживает несколько соединений одновременно. На дальнем конце второй мультиплексор разделяет сигналы и направляет их в порты своих каналов. Модуль работает в сетях Gigabit Ethernet.

Модуль устанавливается в порт SFP и получает питание от оборудования, отдельный источник питания трансиверу не требуется. Модуль поддерживает горячую замену без отключения питания оборудования и меняется отдельно от модулей других каналов. По DDM модуль передаёт оборудованию уровни оптического сигнала на передаче и приёме, температуру и ток лазера. По этим данным отслеживается состояние линии и самого модуля. Серая защёлка обозначает канал 1470 нм. Исполнения канала 1470 нм на другие плечи — FT-S1-C4720LD на 20 км и FT-S1-C4780LD на 80 км. Типовое применение — подключение гигабитного порта коммутатора или маршрутизатора к пассивной CWDM-линии между двумя узлами связи.
