1G CWDM SFP модуль 1390нм 10км

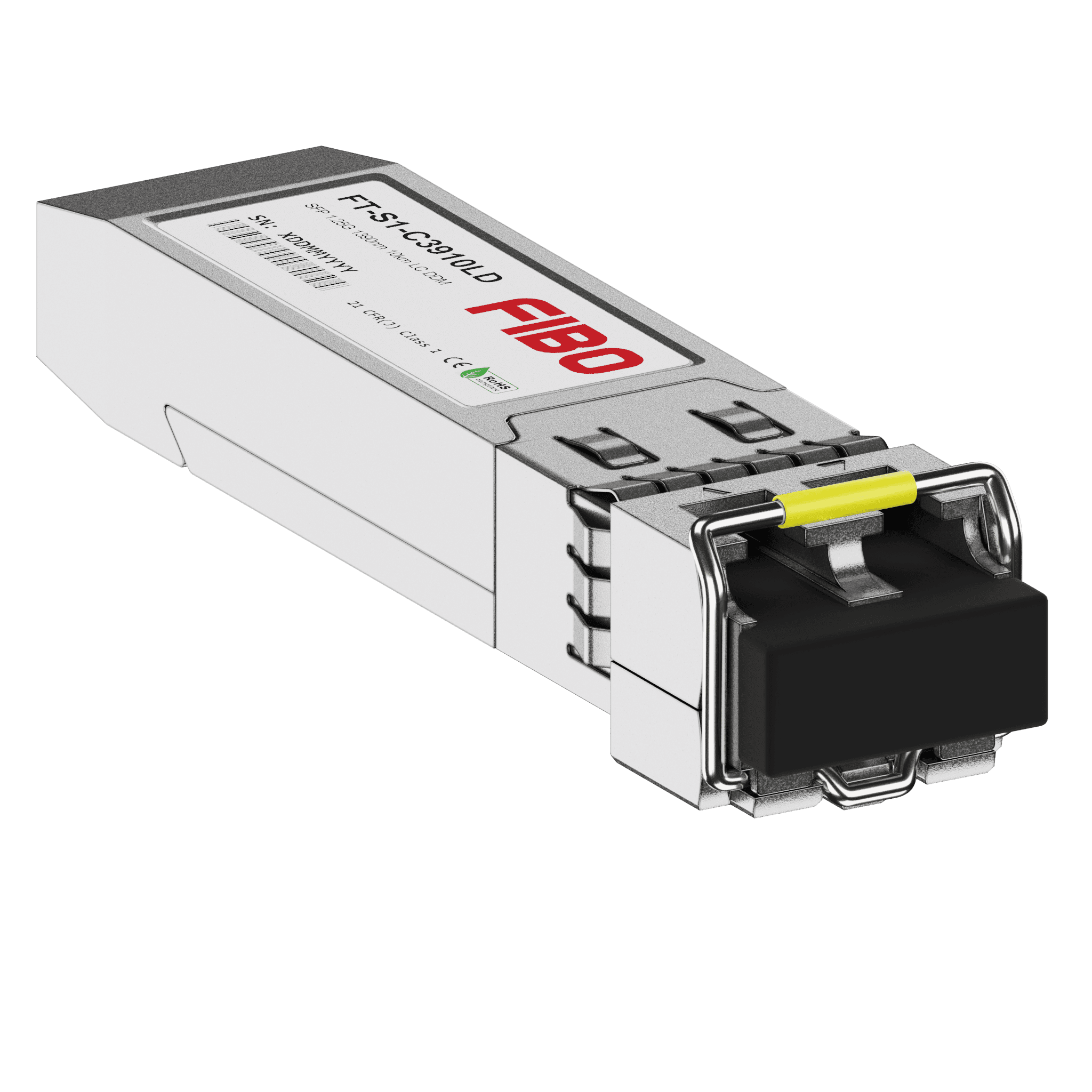

FT-S1-C3910LD — двухволоконный оптический SFP-модуль CWDM на 1,25 Гбит/с для одномодовой линии длиной до 10 км: канал 1390 нм, разъём LC. Передача и приём идут по разным волокнам одномодовой пары, к модулю подключается дуплексный патч-корд с разъёмами LC/UPC. На дальнем конце линии работает такой же модуль канала 1390 нм.

SFP-трансивер работает в системе спектрального уплотнения CWDM и занимает порт мультиплексора, выделенный под канал 1390 нм. Оптические модули SFP CWDM других каналов подключаются к тому же мультиплексору, и одна пара волокон обслуживает несколько соединений одновременно. На дальнем конце второй мультиплексор разделяет сигналы и направляет их в порты своих каналов. Модуль работает в сетях Gigabit Ethernet.

У волокон ранних категорий G.652.A и G.652.B затухание в области каналов 1370 и 1390 нм не нормировано и бывает повышенным. Дальность линии в канале 1390 нм зависит от потерь конкретной трассы. Для волокна G.652.C и G.652.D повышенное затухание на 1370 и 1390 нм нехарактерно.

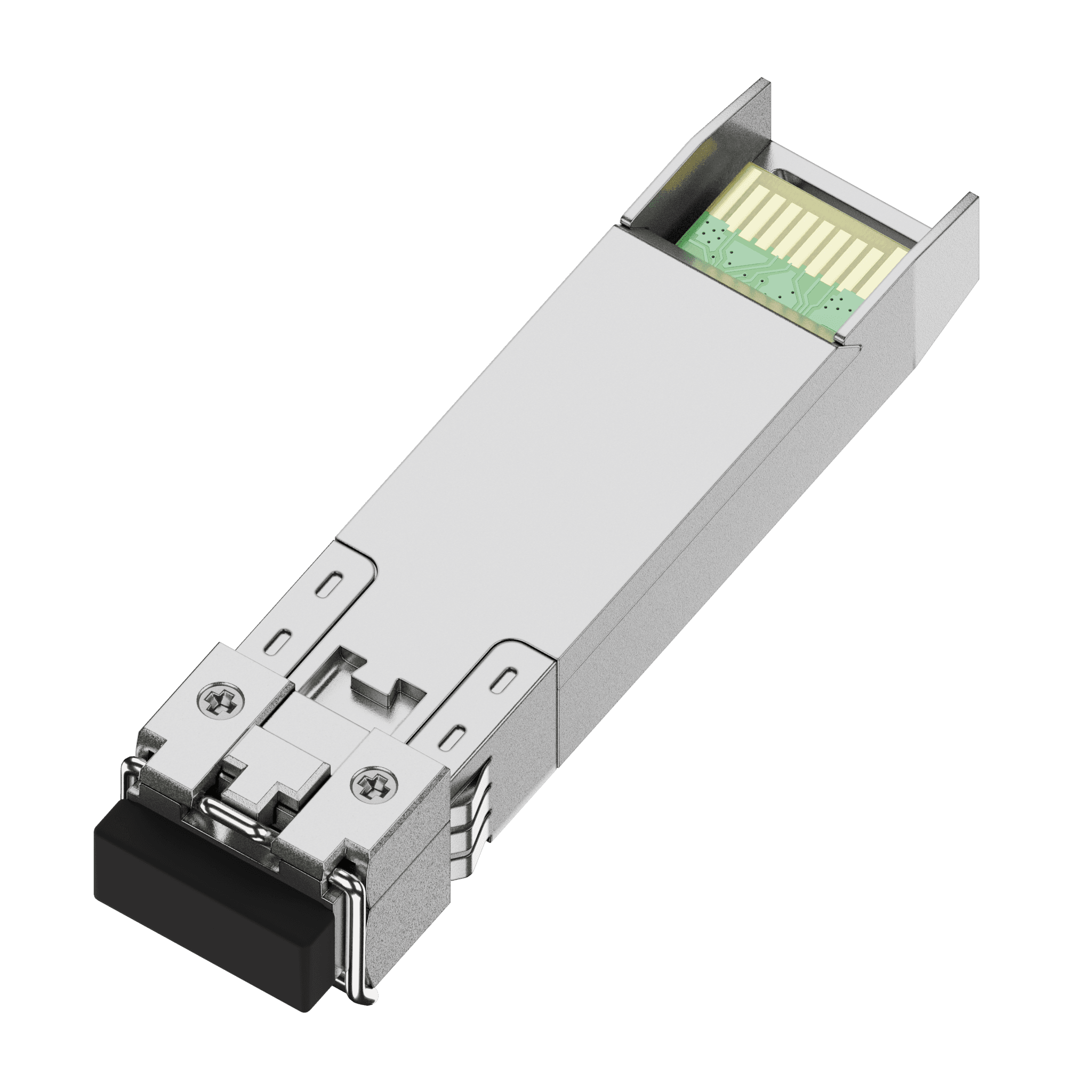

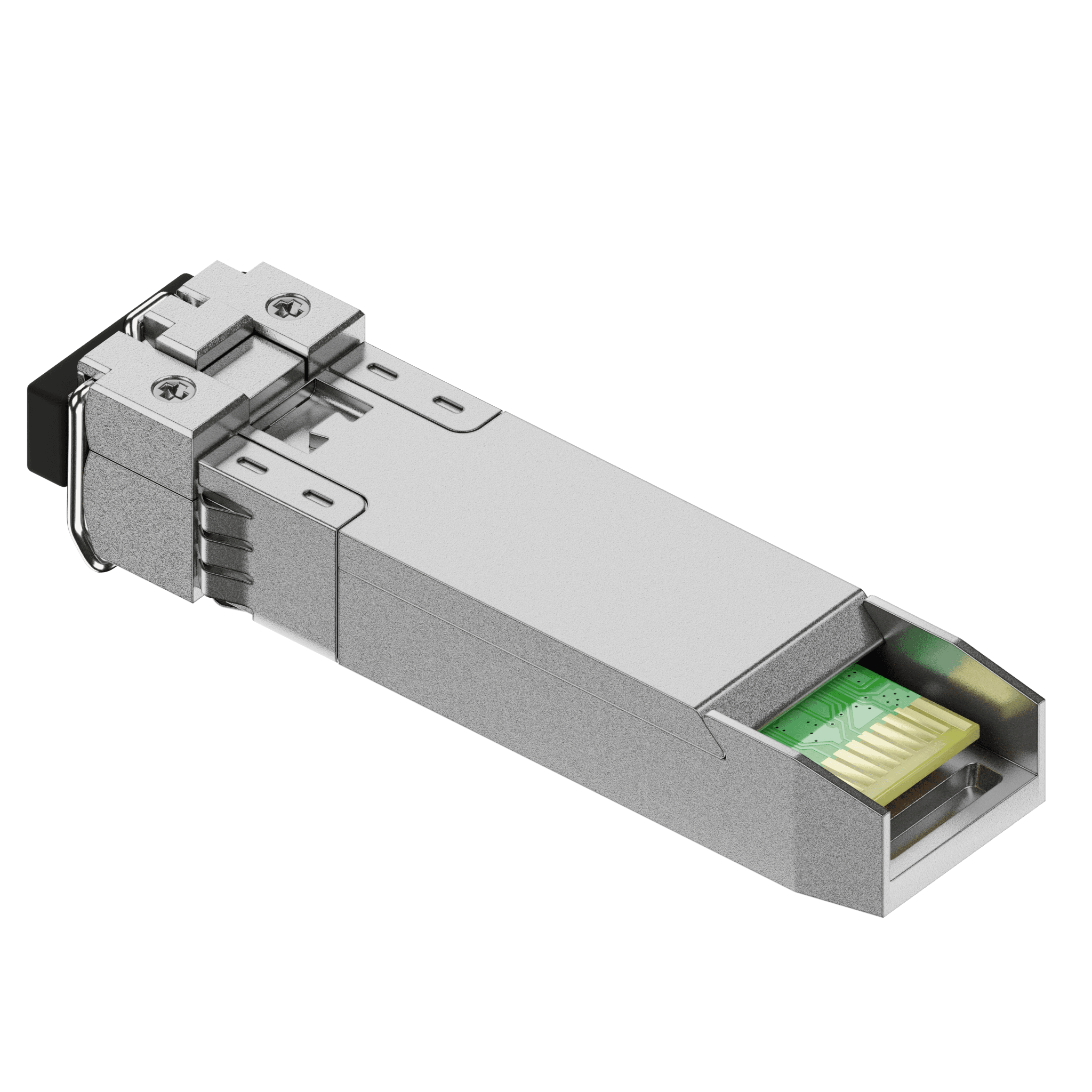

Модуль устанавливается в порт SFP и получает питание от оборудования, отдельный источник питания трансиверу не требуется. Модуль поддерживает горячую замену без отключения питания оборудования и меняется отдельно от модулей других каналов. По DDM модуль передаёт оборудованию уровни оптического сигнала на передаче и приёме, температуру и ток лазера. По этим данным отслеживается состояние линии и самого модуля. Белая защёлка обозначает канал 1390 нм. Исполнение канала 1390 нм на другое плечо — FT-S1-C3920LD на 20 км. Типовое применение — подключение гигабитного порта коммутатора или маршрутизатора к пассивной CWDM-линии между двумя узлами связи.
