1G CWDM SFP модуль 1270нм 160км

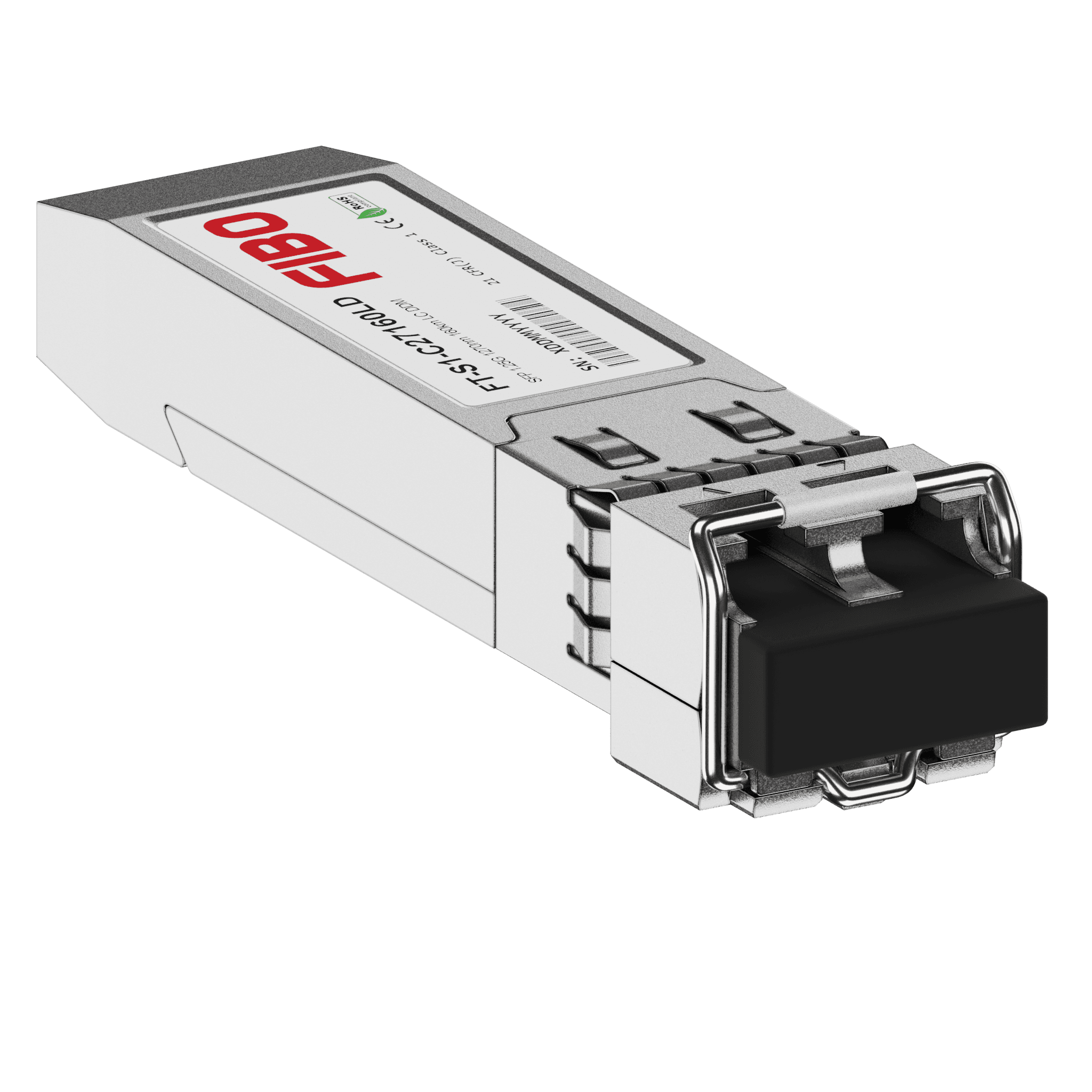

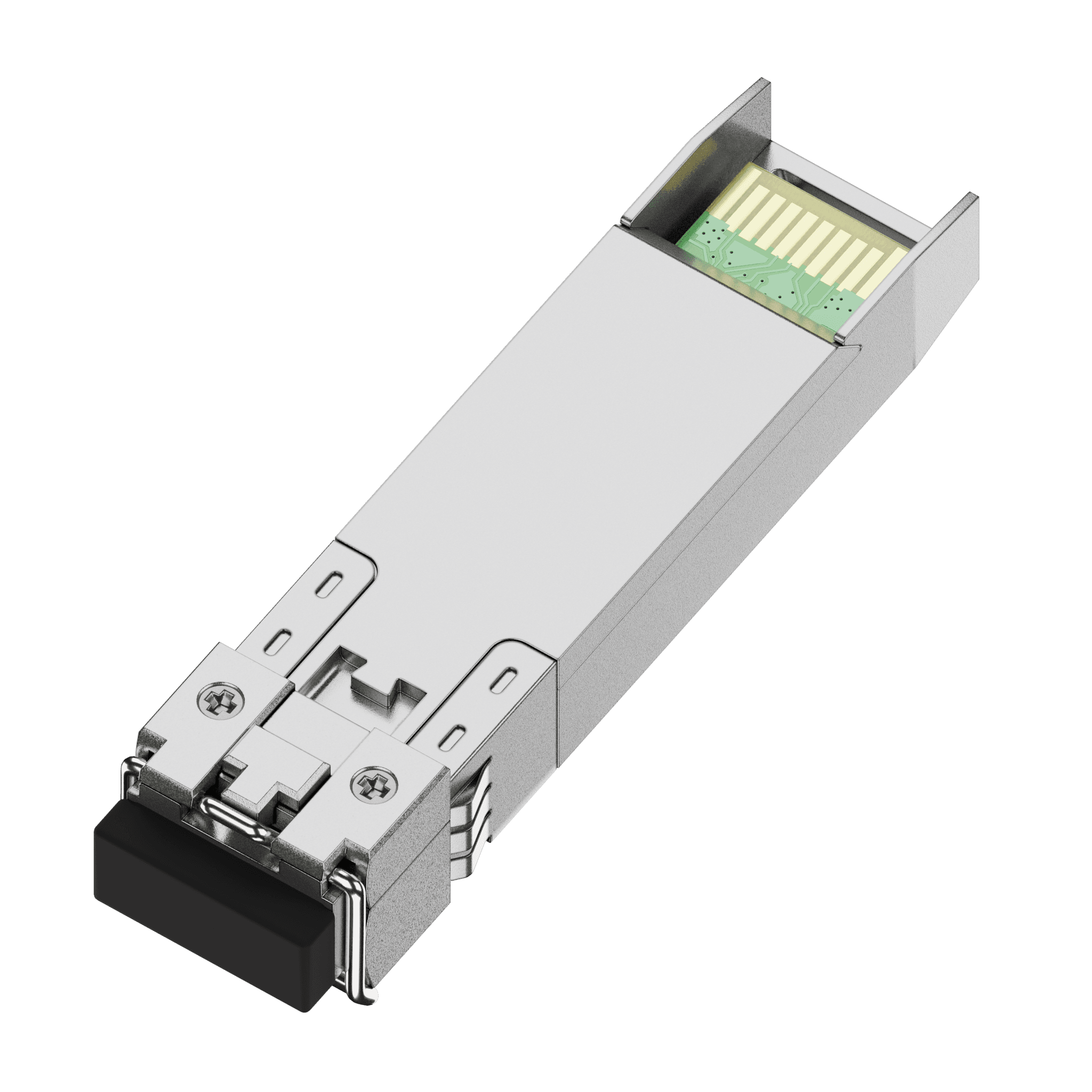

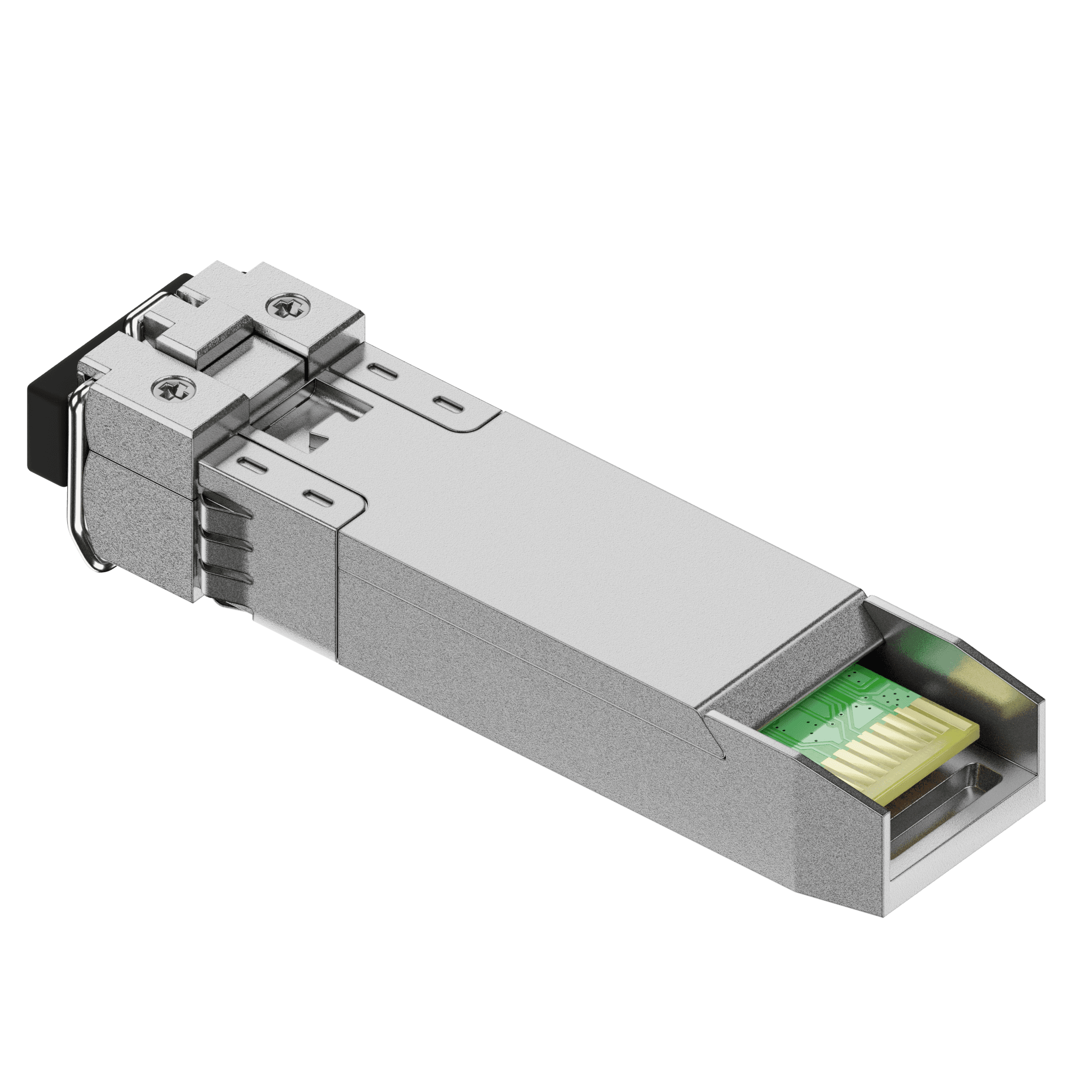

FT-S1-C27160LD — двухволоконный оптический SFP-модуль CWDM на 1,25 Гбит/с для одномодовой линии длиной до 160 км: канал 1270 нм, разъём LC. Передача и приём идут по разным волокнам одномодовой пары, к модулю подключается дуплексный патч-корд с разъёмами LC. На дальнем конце линии работает такой же модуль канала 1270 нм.

SFP-трансивер работает в системе спектрального уплотнения CWDM и занимает порт мультиплексора, выделенный под канал 1270 нм. Оптические модули SFP CWDM других каналов подключаются к тому же мультиплексору, и одна пара волокон обслуживает несколько соединений одновременно. На дальнем конце второй мультиплексор разделяет сигналы и направляет их в порты своих каналов. Модуль работает в сетях Gigabit Ethernet и Fibre Channel. Приёмник рассчитан на слабый сигнал дальнего плеча и ограничен по верхнему уровню входного сигнала: при превышении этого уровня на короткой линии требуется внешний аттенюатор.

Модуль устанавливается в порт SFP и получает питание от оборудования, отдельный источник питания трансиверу не требуется. Модуль поддерживает горячую замену без отключения питания оборудования и меняется отдельно от модулей других каналов. По DDM модуль передаёт оборудованию уровни оптического сигнала на передаче и приёме, температуру и ток лазера. По этим данным отслеживается состояние линии и самого модуля. Исполнение канала 1270 нм на другое плечо — FT-S1-C27120LD на 120 км. Типовое применение — подключение гигабитного порта коммутатора или маршрутизатора к пассивной CWDM-линии между двумя узлами связи.
