- Соответствует: ITU-T G.694.1 100 ГГц
- Поддержка протоколов: Ethernet, SAN, OTN, SDH/SONET
- Мультиплексирование различных протоколов на любой скорости
- Опциональный порт 1310 нм для увеличения пропускной способности

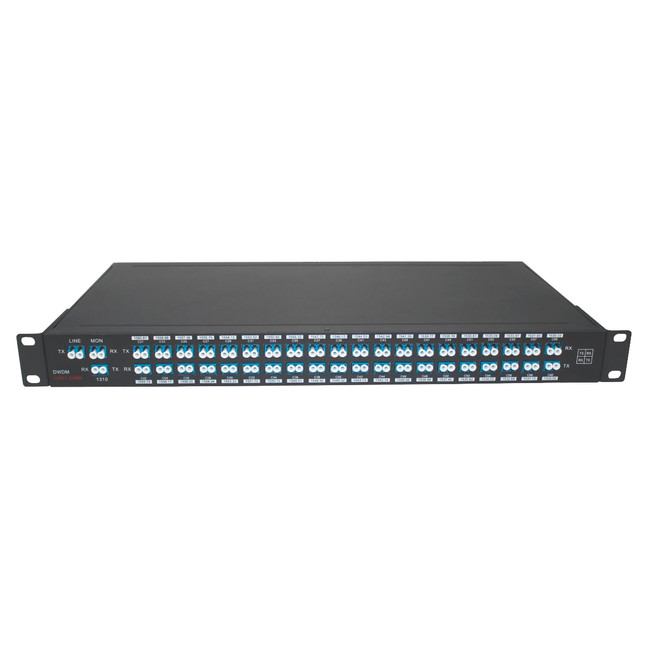

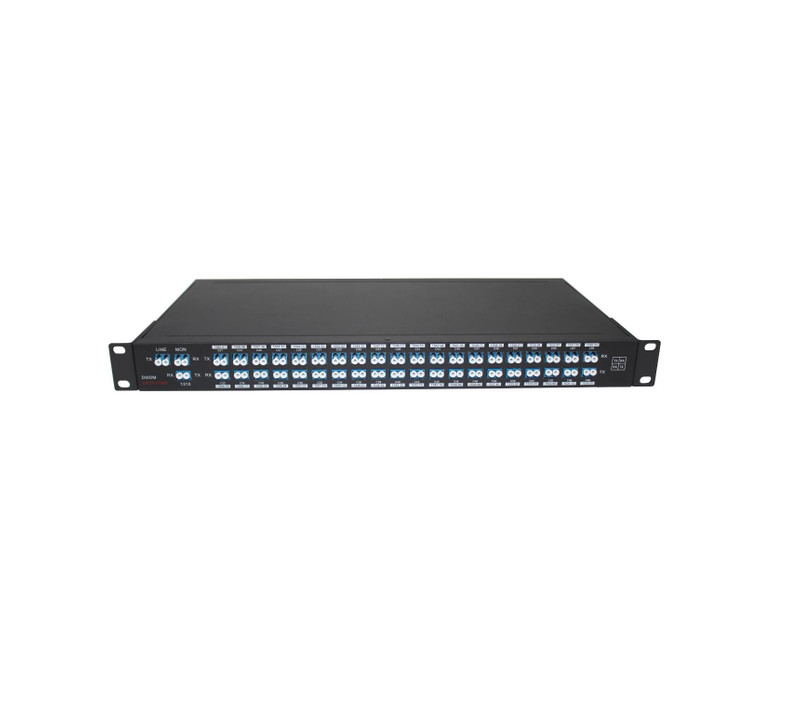

Оптический DWDM мультиплексор FT-MDG-321-2160S-LL — пассивное устройство для построения многоканальных DWDM систем. Частоты соответствуют ITU-T G.694.1 100 ГГц. Возможно исполнение в 1U или стандартный металлический корпус с пигтейлами 1 метр.
Мультиплексор изготовлен по технологии AAWG с использованием спектрального фильтра типа Gaussian. Основное отличие Gaussian от Flat-Top — сниженные затухания, но меньшая ширина спектра, что важно, когда используются DWDM модули QSFP28 или 400G CFP2. Подробнее об отличиях двух видов фильтрации сигналов мы писали в статье.
По запросу в 1U корпус мультиплексора может быть добавлен порт мониторинга для подключения DWDM-тестера и 1310 порт для 100G трансиверов в случае работы системы по 2 волокнам.
DWDM
Оптический мультиплексор DWDM уплотняет в одном волокне десятки каналов на частотной сетке ITU-T G.694.1, привязанной к опорной частоте 193,1 ТГц. Стандарт допускает несколько интервалов между каналами: при шаге 100 ГГц соседние несущие расходятся примерно на 0,8 нм в районе 1550 нм. Канал-план, уложенный в C-диапазон, усиливается эрбиевым усилителем целиком, поэтому линия продлевается без разбора потока на отдельные каналы. Номера каналов мультиплексора и трансиверов совпадают по частотному плану. Работу канала определяют также вносимые потери и изоляция между соседними несущими. Модули DOADM выделяют канал на промежуточном узле.
