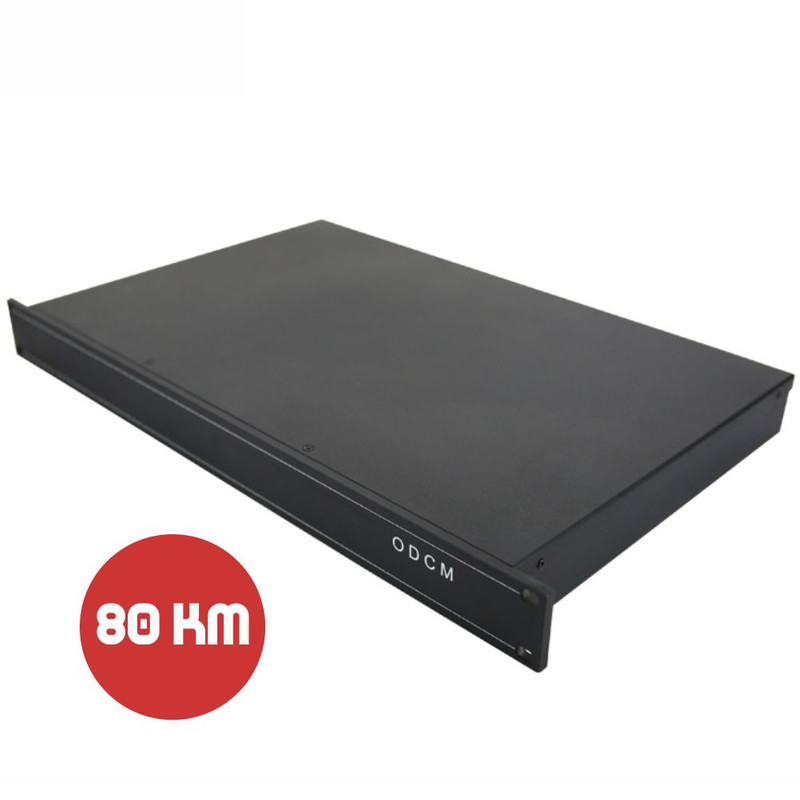

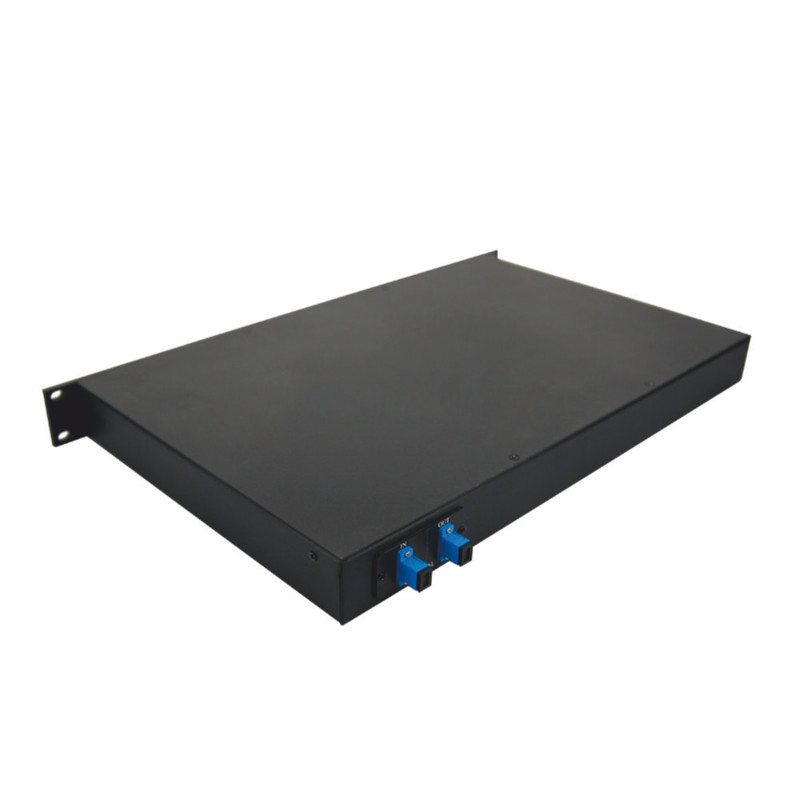

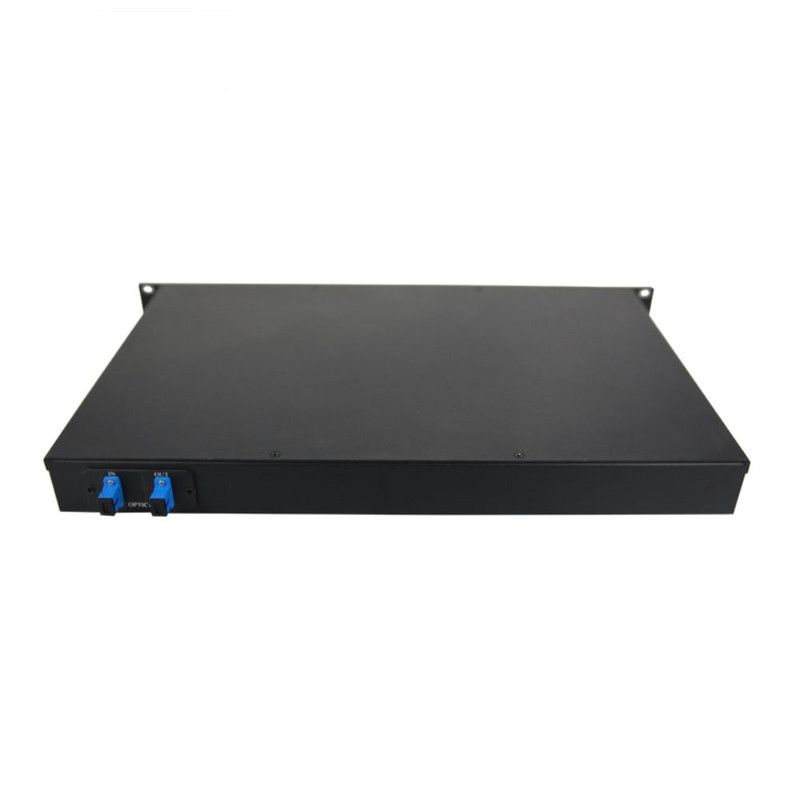

FT-ODCM-80 — пассивный компенсатор хроматической дисперсии на волокне с отрицательной дисперсией, рассчитанный на пролёт 80 км по стандартному одномодовому волокну G.652. Модуль вносит −1360 пс/нм с допуском ±3 %.
Восемьдесят километров — типовая длина усилительного участка магистральной линии. Накопленная на нём дисперсия составляет порядка 1400 пс/нм, и допустима ли она, определяет паспортная устойчивость к дисперсии конкретного оптического интерфейса. Компенсатор снимает эту величину с линии, что позволяет наращивать число пролётов без перехода на волокно другого типа.
Наклон дисперсии компенсируется вместе с её величиной, поэтому остаточная дисперсия остаётся малой на всех каналах C-диапазона. Вносимые потери не превышают 5,3 дБ, поляризационная модовая дисперсия — 1,2 пс, поляризационные потери — 0,1 дБ. Это затухание входит в бюджет участка наравне с потерями волокна.
Параметры линейки подтверждены по методике Telcordia GR-2854-CORE, надёжность — по GR-1221-CORE. Устройство пассивное, питания и настройки не требует.
Соседние ступени — FT-ODCM-60 и FT-ODCM-100. Модульная карта того же назначения для шасси xWDM — FT-MDCM-80.
DWDM
Оптический мультиплексор DWDM уплотняет в одном волокне десятки каналов на частотной сетке ITU-T G.694.1, привязанной к опорной частоте 193,1 ТГц. Стандарт допускает несколько интервалов между каналами: при шаге 100 ГГц соседние несущие расходятся примерно на 0,8 нм в районе 1550 нм. Канал-план, уложенный в C-диапазон, усиливается эрбиевым усилителем целиком, поэтому линия продлевается без разбора потока на отдельные каналы. Номера каналов мультиплексора и трансиверов совпадают по частотному плану. Работу канала определяют также вносимые потери и изоляция между соседними несущими. Модули DOADM выделяют канал на промежуточном узле.
