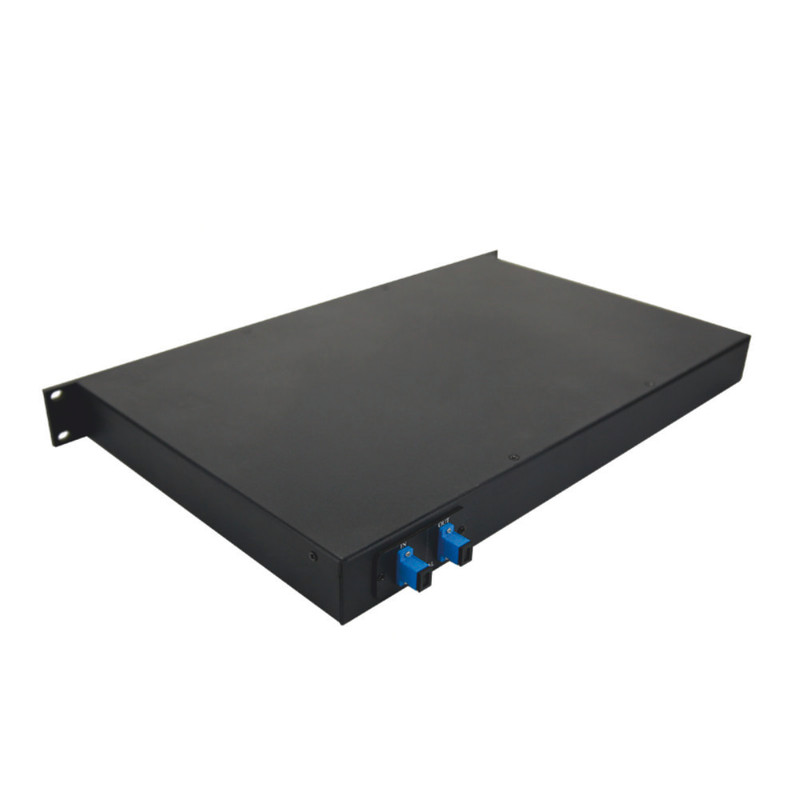

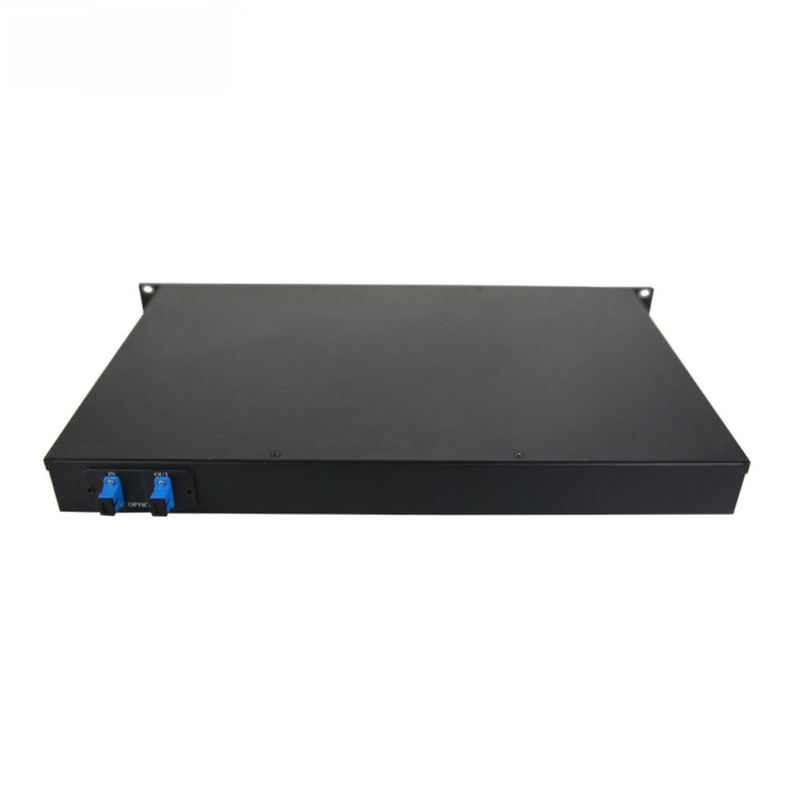

FT-ODCM-40 — пассивный компенсатор хроматической дисперсии на волокне с отрицательной дисперсией, рассчитанный на пролёт 40 км по стандартному одномодовому волокну G.652. Модуль вносит −680 пс/нм с допуском ±3 % и снимает дисперсию, накопленную линией такой длины.
Сорок километров — типовая длина участка между узлами городской сети. Необходимость компенсации на таком участке задаётся допустимой дисперсией оптического интерфейса. У части интерфейсов дисперсионный запас исчерпывается раньше энергетического бюджета линии. Компенсатор восстанавливает форму оптического импульса без вмешательства в остальной тракт.
Наряду с самой дисперсией компенсируется её наклон: модуль повторяет ход дисперсии волокна по длине волны. Остаточная величина поэтому мала одновременно на всех каналах C-диапазона. Вносимые потери не превышают 3,8 дБ, поляризационная модовая дисперсия — 0,8 пс, поляризационные потери — 0,1 дБ.
Параметры изделий линейки подтверждены по методике Telcordia GR-2854-CORE, надёжность — по GR-1221-CORE. Устройство пассивное, питания и настройки не требует; применяется в магистральных и городских линиях G.652, системах DWDM и SDH, а также в сетях кабельного телевидения.
Соседние ступени — FT-ODCM-20 и FT-ODCM-60, то же исполнение в кассете LGX — FT-LGX-ODCM-40. Модульная карта для шасси xWDM — FT-MDCM-40.
DWDM
Оптический мультиплексор DWDM уплотняет в одном волокне десятки каналов на частотной сетке ITU-T G.694.1, привязанной к опорной частоте 193,1 ТГц. Стандарт допускает несколько интервалов между каналами: при шаге 100 ГГц соседние несущие расходятся примерно на 0,8 нм в районе 1550 нм. Канал-план, уложенный в C-диапазон, усиливается эрбиевым усилителем целиком, поэтому линия продлевается без разбора потока на отдельные каналы. Номера каналов мультиплексора и трансиверов совпадают по частотному плану. Работу канала определяют также вносимые потери и изоляция между соседними несущими. Модули DOADM выделяют канал на промежуточном узле.
