FT-ODCM-20 Компенсатор хроматической дисперсии 20 км

FT-ODCM-20 — пассивный компенсатор хроматической дисперсии на волокне с отрицательной дисперсией, рассчитанный на пролёт 20 км по стандартному одномодовому волокну G.652. Накопленная в линии положительная дисперсия уширяет импульсы и закрывает глазковую диаграмму на приёме. Модуль вносит дисперсию обратного знака и восстанавливает форму импульса.

Компенсация составляет −304 пс/нм на 1525 нм, −328 пс/нм на 1545 нм и −356 пс/нм на 1568 нм. Рост величины к длинноволновому краю повторяет ход дисперсии самого волокна. Остаточная дисперсия поэтому мала во всём рабочем диапазоне 1525–1600 нм, а не только на одном канале, как было бы у компенсатора с постоянной дисперсией. Компенсация наклона и делает модуль пригодным для многоканальных систем DWDM, где каналы занимают весь C-диапазон.

Вносимые затухания не превышают 5,4 дБ. Обратные потери составляют более 40 дБ для разъёмов UPC и более 45 дБ для APC. Поляризационная модовая дисперсия не превышает 0,4 пс, поляризационные потери — 0,1 дБ, зависимость потерь от длины волны — 0,5 дБ.

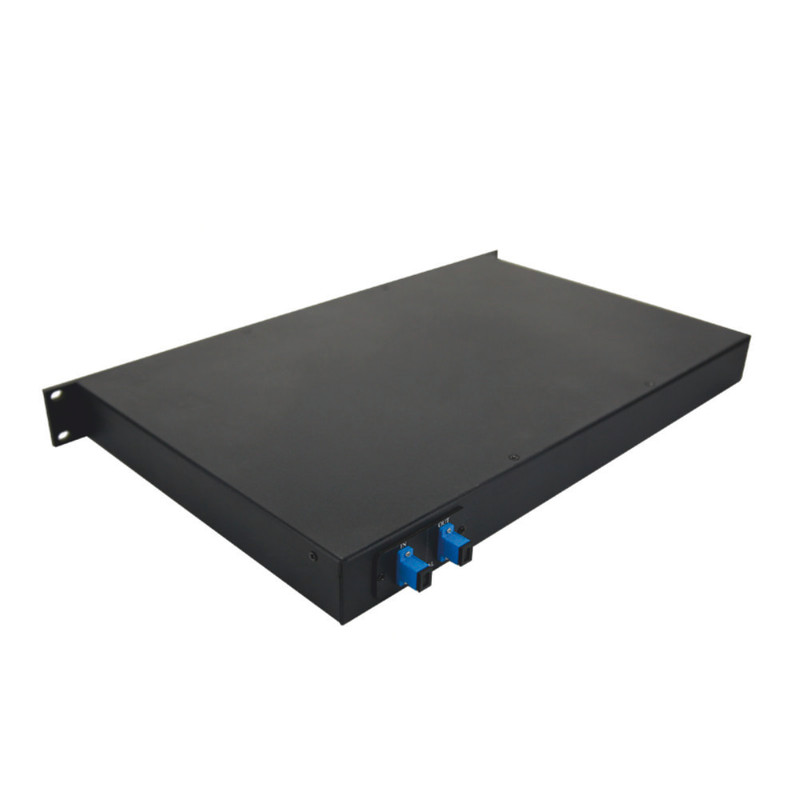

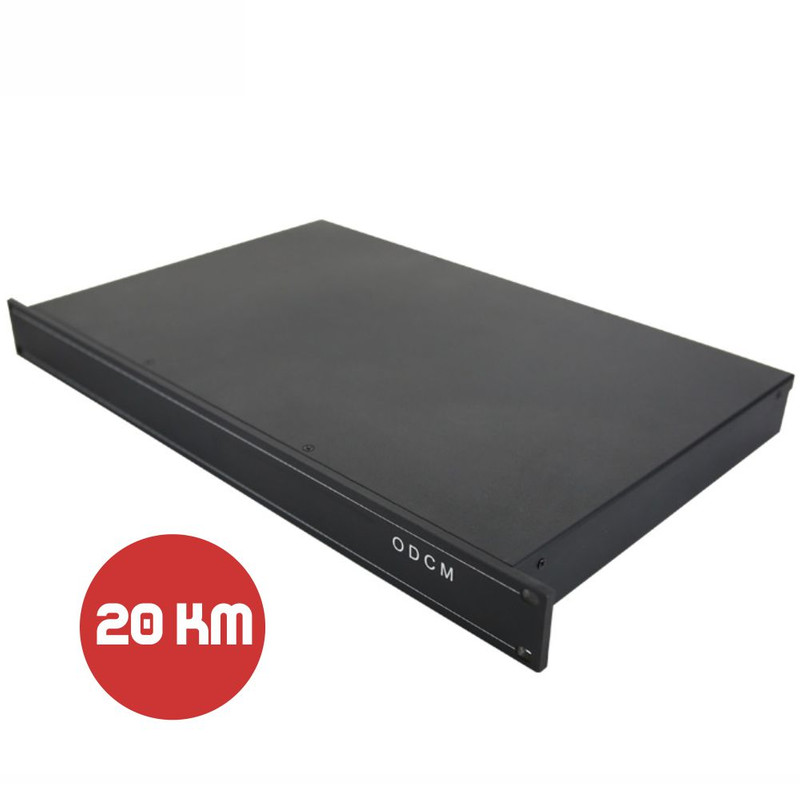

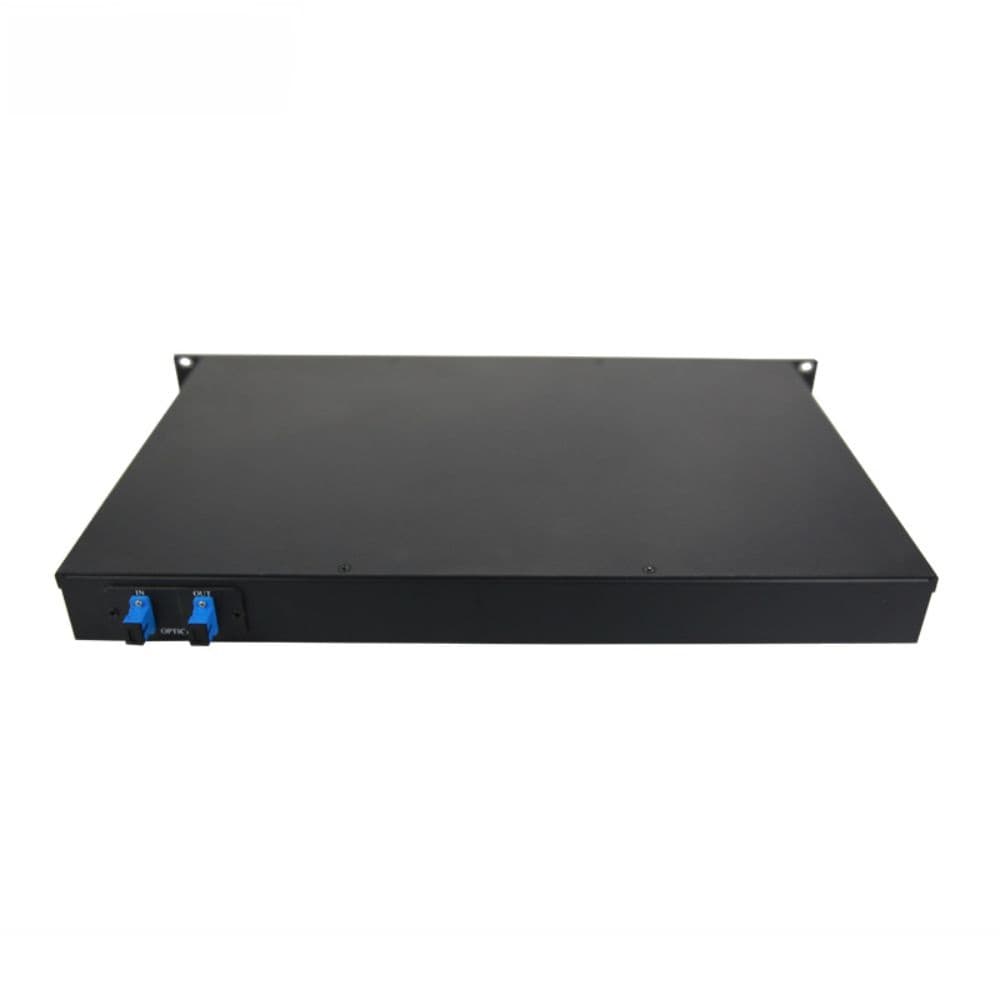

Рабочая температура от −5 до +70 °C. Модуль поставляется в корпусе 1U для стойки 19 дюймов либо в кассете формата LGX на половину ширины; тип разъёмов — FC, SC или LC.

Соседние ступени линейки — FT-ODCM-10 и FT-ODCM-40, исполнение на 40 км в корпусе LGX — FT-LGX-ODCM-40. Модульные карты того же назначения для шасси xWDM — FT-MDCM-20.
