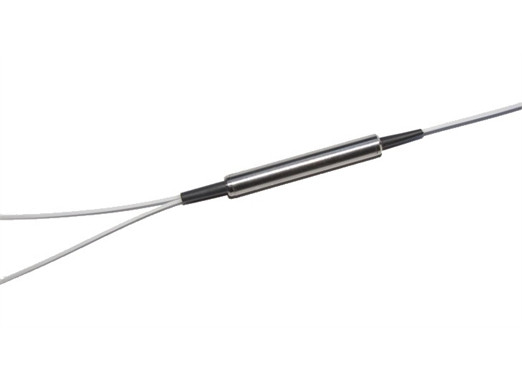

Фильтр DWDM Ch36 (1548,51 нм) FT-DF36M

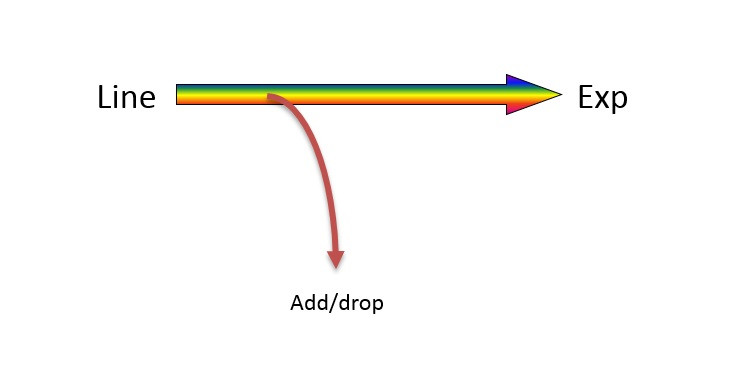

Оптический мультиплексор DWDM уплотняет в одном волокне десятки каналов на частотной сетке ITU-T G.694.1, привязанной к опорной частоте 193,1 ТГц. Стандарт допускает несколько интервалов между каналами: при шаге 100 ГГц соседние несущие расходятся примерно на 0,8 нм в районе 1550 нм. Канал-план, уложенный в C-диапазон, усиливается эрбиевым усилителем целиком, поэтому линию продлевают оптическим усилителем, не разбирая поток на отдельные каналы. Номера каналов мультиплексора и трансиверов должны совпадать по частотному плану. Кроме совпадения каналов оценивают вносимые потери и изоляцию между соседними несущими. Модули DOADM (ввода-вывода каналов) выделяют канал на промежуточном узле, а узкополосные фильтры — отдельную несущую. Компенсаторы хроматической дисперсии подбирают по накопленной дисперсии линии в пс/нм, а не по одной длине трассы.
