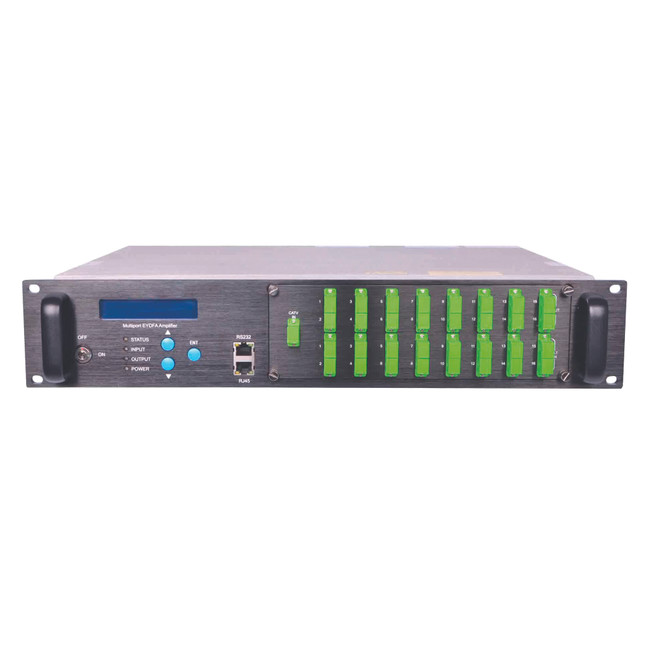

CA-1550-2-16-23 — оптический усилитель EDFA с двумя входами и шестнадцатью выходными портами по 23 дБм каждый. Модель для головных станций, где телевизионный сигнал приходит по двум трактам, а раздаётся сразу по шестнадцати направлениям.
Мощность на порт здесь на 2 дБ выше, чем у исполнения на 21 дБм: полуторакратный запас идёт на потери в разъёмных соединениях и на длину плеча. Рабочий диапазон 1530…1563 нм, вход от −3 до +10 дБм, коэффициент шума не более 5,5 дБ.
Состояние прибора снимается по SNMP через порт RJ45, поддерживаются RS232 и RS485. Предусмотрена защита лазера от работы на холостом ходу. Питание 90…265 В, потребление 150 Вт, монтаж в стойку 19″.
Модель с меньшей мощностью — CA-1550-2-16-21. Одновходовое исполнение той же мощности — CA-1550-1-16-23; с мультиплексором PON — CA-1550-2-16W-23.
CATV усилители
Оптический усилитель EDFA (эрбиевый волоконный усилитель) поднимает мощность сигнала кабельного телевидения прямо в волокне. Излучение 1550 нм проходит отрезок волокна, легированного эрбием, и усиливается без преобразования в электрическую форму. В сетях КТВ усилитель оптического сигнала компенсирует затухание протяжённых линий и потери на разветвлении к абонентам. Число выходов задаёт топологию распределения, а выходная мощность порта расходуется на потери его ветви. Многопортовый усилитель даёт номинальную мощность на каждом выходе, тогда как пассивный делитель распределяет между направлениями мощность входного сигнала. Исполнения со встроенным WDM-мультиплексором сводят в одно волокно сигналы кабельного телевидения и PON.
