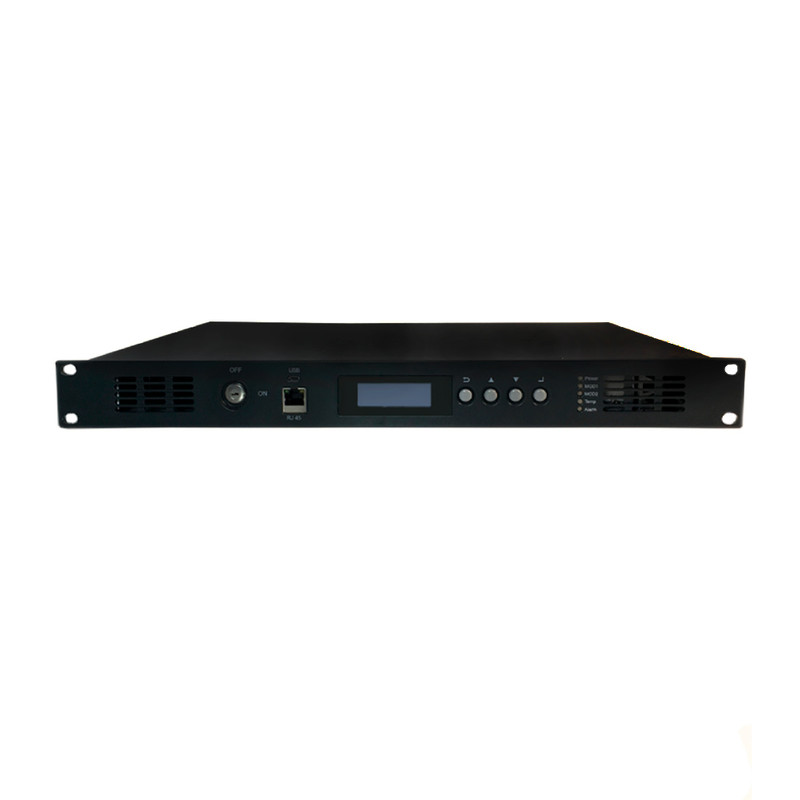

CA-1550-1-8W-20 — оптический усилитель EDFA с восемью выходными портами по 20 дБм и встроенным мультиплексором PON. Прибор решает типовую для FTTH задачу: телевизионный сигнал 1550 нм и трафик пассивной оптической сети сводятся в одно волокно, и до абонента идёт один кабель вместо двух.
Со стороны станции к прибору подводятся линия от OLT и усиливаемый телевизионный сигнал, на выходе каждого из восьми портов они уже объединены.
Управление и телеметрия — SNMP через порт RJ45, RS232 и RS485. Питание от сети 90…265 В, потребление 150 Вт, монтаж в стойку 19″. Предусмотрена защита лазера от работы на холостом ходу.
Модель того же ряда с большей мощностью на порт — CA-1550-1-8W-23. Восьмипортовое исполнение без мультиплексора PON — CA-1550-1-8-20; вариант на шестнадцать направлений — CA-1550-1-16W-20.
CATV усилители
Оптический усилитель EDFA (эрбиевый волоконный усилитель) поднимает мощность сигнала кабельного телевидения прямо в волокне. Излучение 1550 нм проходит отрезок волокна, легированного эрбием, и усиливается без преобразования в электрическую форму. В сетях КТВ усилитель оптического сигнала компенсирует затухание протяжённых линий и потери на разветвлении к абонентам. Число выходов задаёт топологию распределения, а выходная мощность порта расходуется на потери его ветви. Многопортовый усилитель даёт номинальную мощность на каждом выходе, тогда как пассивный делитель распределяет между направлениями мощность входного сигнала. Исполнения со встроенным WDM-мультиплексором сводят в одно волокно сигналы кабельного телевидения и PON.
