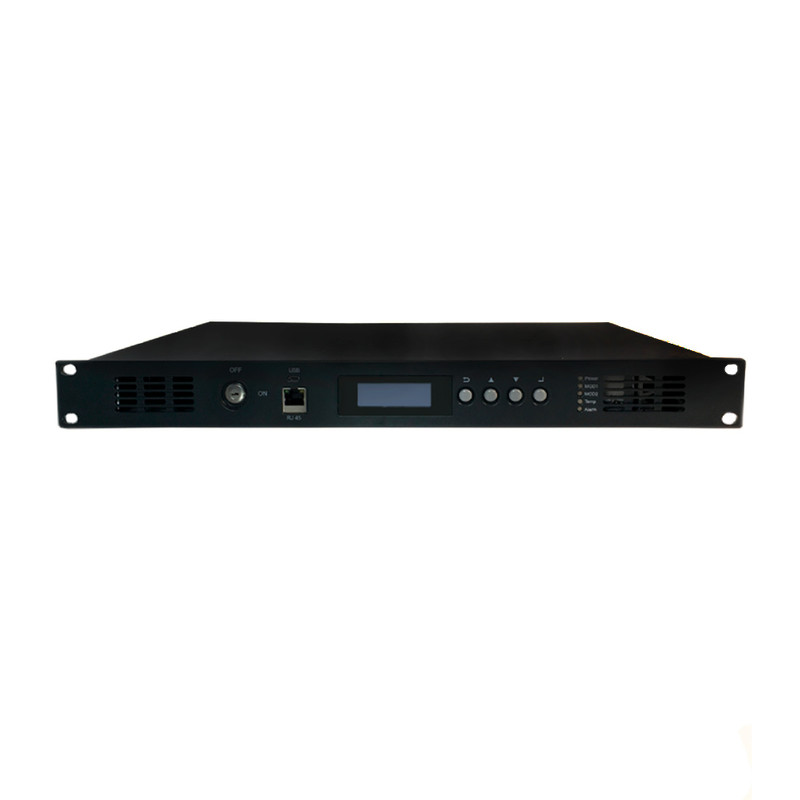

CA-1550-1-1-24 — оптический усилитель EDFA с одним выходом и выходной мощностью 24 дБм. Это около 250 мВт оптической мощности в одном волокне, прибор рассчитан на участки с разветвлённой пассивной сетью за ним и на протяжённые плечи.
Диапазон усиления 1530…1563 нм, входной сигнал принимается от −3 до +10 дБм, коэффициент шума не превышает 5,5 дБ при типовом значении 5,0 дБ. Усиление выполняется в оптическом волокне, легированном эрбием, — сигнал не демодулируется, и состав телевизионных каналов усилителю безразличен.
Состояние прибора доступно по SNMP через порт RJ45, а также по RS232 и RS485. Предусмотрена защита лазера от работы на холостом ходу. Питание 90…265 В, потребление 150 Вт, монтаж в стойку 19″. Выходная мощность этого уровня требует соблюдения правил обращения с открытыми оптическими разъёмами.
Ступень ниже — CA-1550-1-1-23. Четырёхпортовое исполнение той же мощности — CA-1550-1-4-24.
CATV усилители
Оптический усилитель EDFA (эрбиевый волоконный усилитель) поднимает мощность сигнала кабельного телевидения прямо в волокне. Излучение 1550 нм проходит отрезок волокна, легированного эрбием, и усиливается без преобразования в электрическую форму. В сетях КТВ усилитель оптического сигнала компенсирует затухание протяжённых линий и потери на разветвлении к абонентам. Число выходов задаёт топологию распределения, а выходная мощность порта расходуется на потери его ветви. Многопортовый усилитель даёт номинальную мощность на каждом выходе, тогда как пассивный делитель распределяет между направлениями мощность входного сигнала. Исполнения со встроенным WDM-мультиплексором сводят в одно волокно сигналы кабельного телевидения и PON.
