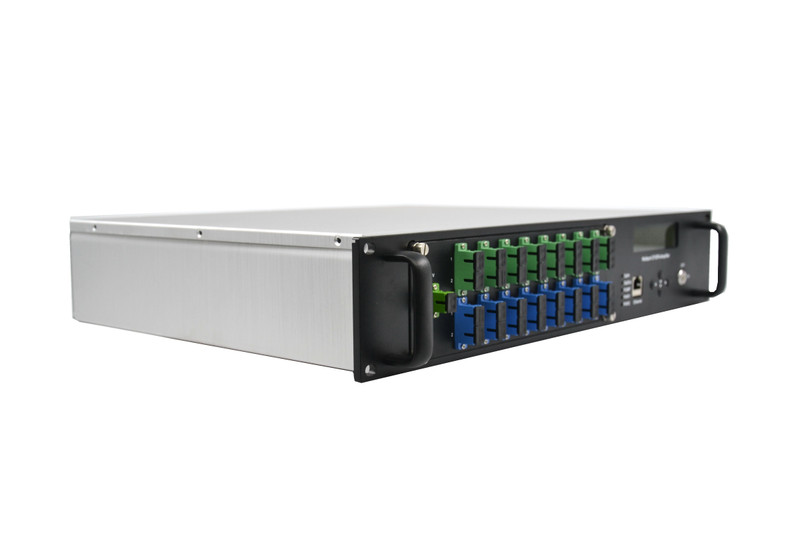

CA-1550-1-16W-23 — оптический усилитель EDFA на шестнадцать портов по 23 дБм со встроенным мультиплексором PON. Модель применяется в сетях FTTH, где кабельное телевидение доставляется абоненту по тому же волокну, что и услуги пассивной оптической сети.

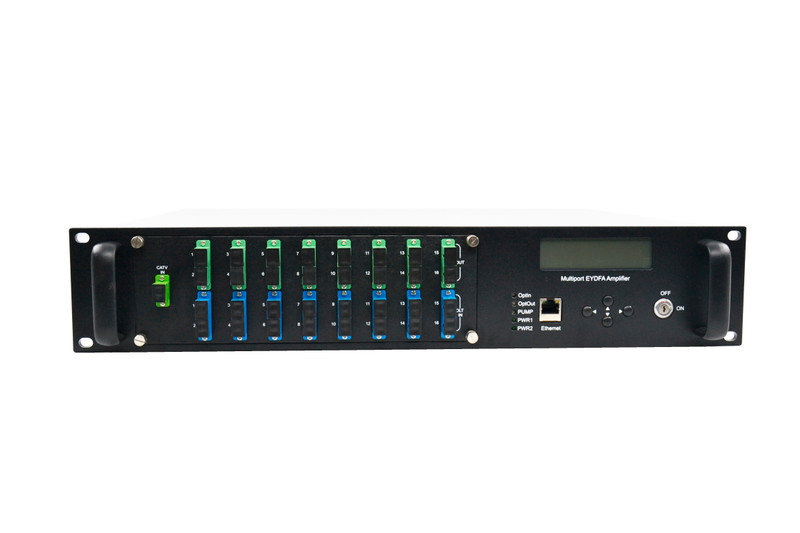

Мощность 23 дБм на порт расширяет допустимую топологию: за каждым выходом разворачивается делитель с большим коэффициентом деления либо удлиняется абонентское плечо. Порты CATV выполнены разъёмами SC/APC, порты PON — SC/UPC.
Рабочий диапазон 1540…1563 нм, входной сигнал от −3 до +10 дБм, коэффициент шума не более 5,5 дБ при типовом значении 5,0 дБ. Управление — SNMP через порт RJ45, RS232, RS485; предусмотрена защита лазера от холостой работы. Питание 90…265 В, потребление 150 Вт.
Старшая модель ряда — CA-1550-1-16W-24, младшая — CA-1550-1-16W-21. Исполнение с двумя входами — CA-1550-2-16W-23.
CATV усилители
Оптический усилитель EDFA (эрбиевый волоконный усилитель) поднимает мощность сигнала кабельного телевидения прямо в волокне. Излучение 1550 нм проходит отрезок волокна, легированного эрбием, и усиливается без преобразования в электрическую форму. В сетях КТВ усилитель оптического сигнала компенсирует затухание протяжённых линий и потери на разветвлении к абонентам. Число выходов задаёт топологию распределения, а выходная мощность порта расходуется на потери его ветви. Многопортовый усилитель даёт номинальную мощность на каждом выходе, тогда как пассивный делитель распределяет между направлениями мощность входного сигнала. Исполнения со встроенным WDM-мультиплексором сводят в одно волокно сигналы кабельного телевидения и PON.
