CA-1550-1-4-20 — оптический усилитель EDFA с четырьмя выходными портами для распределительных узлов сетей кабельного телевидения. Каждый порт отдаёт 20 дБм независимо от остальных, поэтому один прибор заменяет связку «усилитель плюс делитель» и избавляет от потерь на деление.
Рабочий диапазон 1530…1563 нм, входной сигнал принимается от −3 до +10 дБм, коэффициент шума не превышает 5,5 дБ при типовом значении 5,0 дБ. Четыре направления — типовая конфигурация для узла, обслуживающего несколько кварталов или несколько многоквартирных домов.

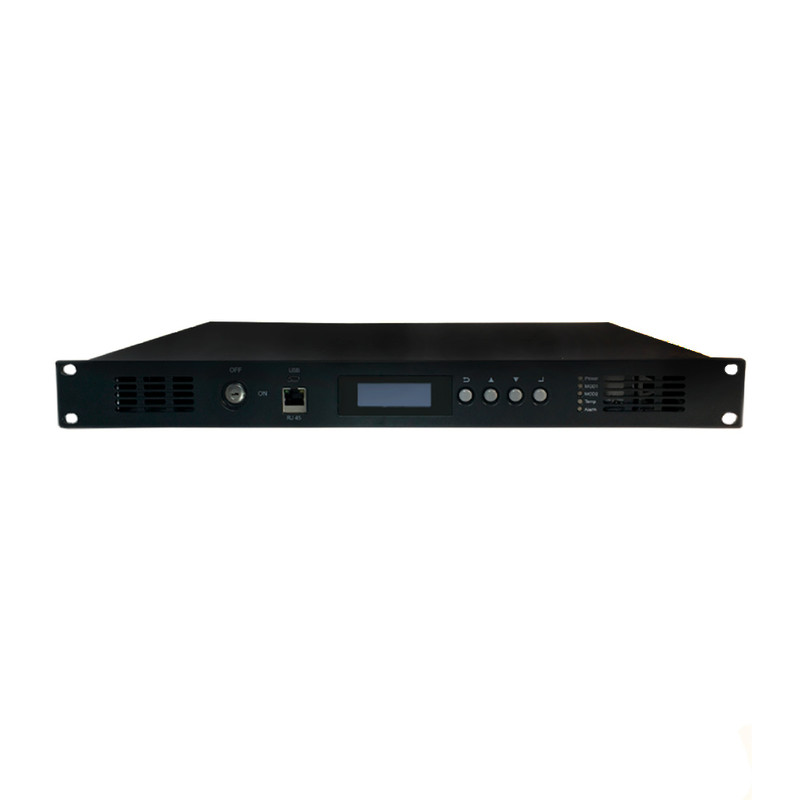

Управление и мониторинг ведутся по SNMP через порт RJ45, поддерживаются RS232 и RS485; предусмотрена защита лазера от работы на холостом ходу. Питание — 90…265 В, потребление 150 Вт, монтаж в стойку 19″.
Модель с большей мощностью на порт — CA-1550-1-4-24. Исполнения на большее число направлений — восьмипортовое CA-1550-1-8-20 и шестнадцатипортовое CA-1550-1-16-21.
CATV усилители
Оптический усилитель EDFA (эрбиевый волоконный усилитель) поднимает мощность сигнала кабельного телевидения прямо в волокне. Излучение 1550 нм проходит отрезок волокна, легированного эрбием, и усиливается без преобразования в электрическую форму. В сетях КТВ усилитель оптического сигнала компенсирует затухание протяжённых линий и потери на разветвлении к абонентам. Число выходов задаёт топологию распределения, а выходная мощность порта расходуется на потери его ветви. Многопортовый усилитель даёт номинальную мощность на каждом выходе, тогда как пассивный делитель распределяет между направлениями мощность входного сигнала. Исполнения со встроенным WDM-мультиплексором сводят в одно волокно сигналы кабельного телевидения и PON.
