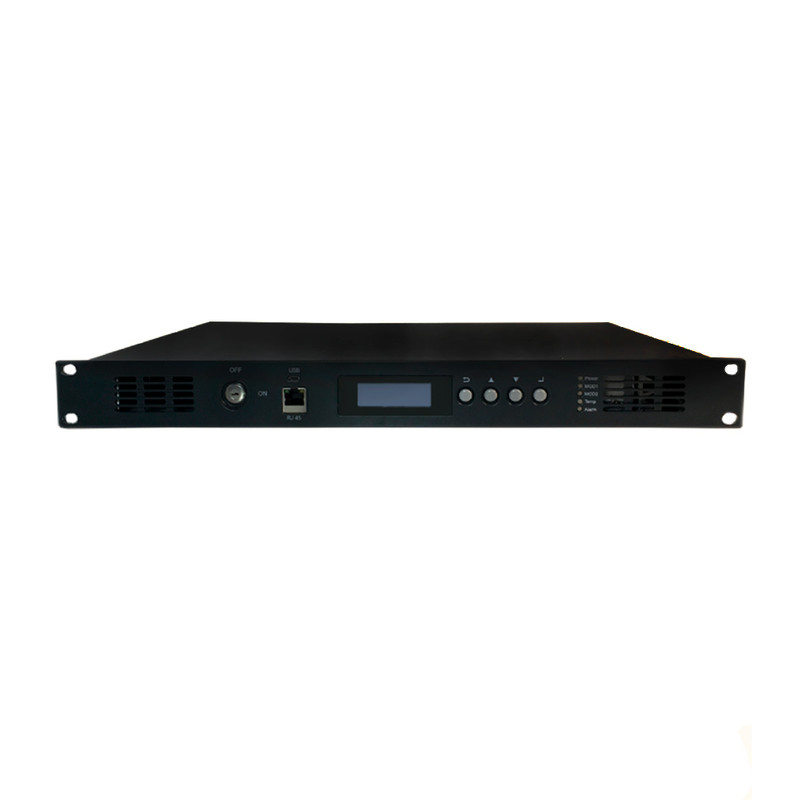

CA-1550-1-1-21 — оптический усилитель EDFA с одним выходом для сетей кабельного телевидения. Рабочий диапазон 1530…1563 нм перекрывает телевизионный канал 1550 нм, входной сигнал принимается в пределах от −3 до +10 дБм. Выходная мощность 21 дБм вдвое выше, чем у модели на 18 дБм: каждые 3 дБ соответствуют удвоению мощности.
Запас по мощности расходуется на потери в линии — на длину участка, на разъёмные соединения и на пассивные делители, установленные за усилителем. С 21 дБм на выходе за прибором можно поставить делитель с большим коэффициентом деления либо увеличить длину плеча, не добавляя второй каскад усиления. Коэффициент шума — не более 5,5 дБ при типовом значении 5,0 дБ.
Прибор отдаёт телеметрию по SNMP через порт RJ45, а также по RS232 и RS485, поэтому включается в общую систему мониторинга сети наравне с активным оборудованием. Лазер защищён от работы на холостом ходу. Питание — 90…265 В переменного тока, потребляемая мощность 150 Вт, корпус для монтажа в стойку 19″.
Соседние модели ряда отличаются только выходной мощностью: CA-1550-1-1-18 на 18 дБм и CA-1550-1-1-23 на 23 дБм. Двухпортовое исполнение — CA-1550-1-2-21.
CATV усилители
Оптический усилитель EDFA (эрбиевый волоконный усилитель) поднимает мощность сигнала кабельного телевидения прямо в волокне. Излучение 1550 нм проходит отрезок волокна, легированного эрбием, и усиливается без преобразования в электрическую форму. В сетях КТВ усилитель оптического сигнала компенсирует затухание протяжённых линий и потери на разветвлении к абонентам. Число выходов задаёт топологию распределения, а выходная мощность порта расходуется на потери его ветви. Многопортовый усилитель даёт номинальную мощность на каждом выходе, тогда как пассивный делитель распределяет между направлениями мощность входного сигнала. Исполнения со встроенным WDM-мультиплексором сводят в одно волокно сигналы кабельного телевидения и PON.
