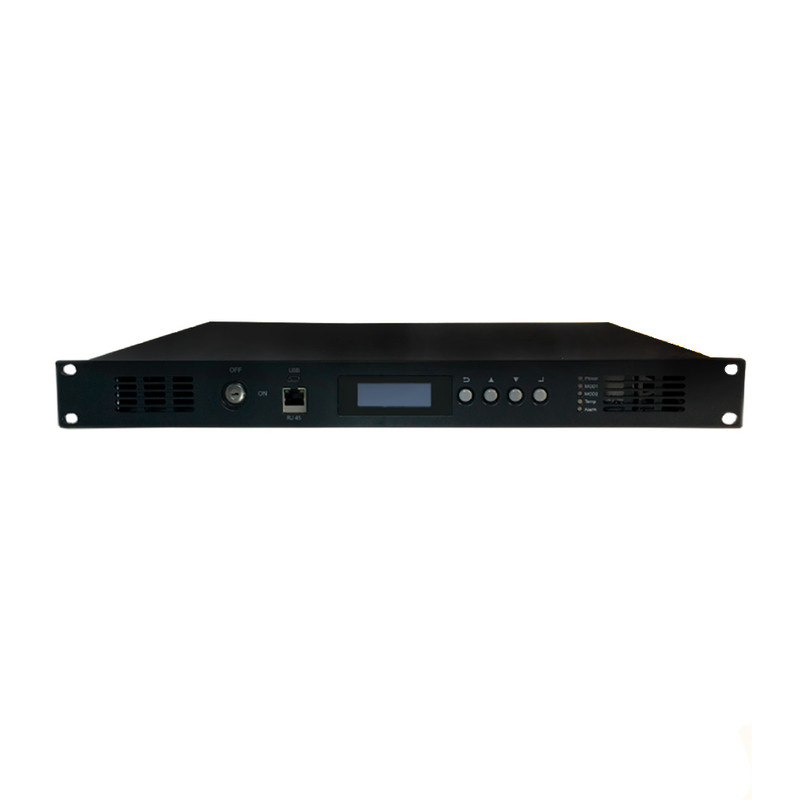

CA-1550-1-1-18 — оптический усилитель EDFA для магистральных участков сетей кабельного телевидения. Прибор усиливает оптический сигнал напрямую, без промежуточного преобразования в электрический, и работает в диапазоне 1530…1563 нм, куда попадает стандартный телевизионный канал 1550 нм. Входной сигнал принимается в пределах от −3 до +10 дБм, на выходе прибор отдаёт 18 дБм.
Одного выхода достаточно, когда усиленный сигнал уходит в одно направление — на распределительный узел, откуда его делит пассивный сплиттер, или в протяжённое плечо между узлами. Коэффициент шума не превышает 5,5 дБ, типовое значение — 5,0 дБ; чем он ниже, тем меньше усилитель ухудшает отношение сигнал/шум и тем больше каскадов допускает линия.
Управление и мониторинг ведутся по SNMP через порт RJ45, а также через последовательные интерфейсы RS232 и RS485. Предусмотрена защита лазера от работы на холостом ходу. Питание — от сети 90…265 В, потребление 150 Вт; корпус рассчитан на монтаж в телекоммуникационную стойку 19″.
Модели той же серии с более высокой выходной мощностью — CA-1550-1-1-21, CA-1550-1-1-23 и CA-1550-1-1-24. Многопортовые исполнения серии раздают усиленный сигнал сразу по нескольким направлениям — например, CA-1550-1-4-20.
CATV усилители
Оптический усилитель EDFA (эрбиевый волоконный усилитель) поднимает мощность сигнала кабельного телевидения прямо в волокне. Излучение 1550 нм проходит отрезок волокна, легированного эрбием, и усиливается без преобразования в электрическую форму. В сетях КТВ усилитель оптического сигнала компенсирует затухание протяжённых линий и потери на разветвлении к абонентам. Число выходов задаёт топологию распределения, а выходная мощность порта расходуется на потери его ветви. Многопортовый усилитель даёт номинальную мощность на каждом выходе, тогда как пассивный делитель распределяет между направлениями мощность входного сигнала. Исполнения со встроенным WDM-мультиплексором сводят в одно волокно сигналы кабельного телевидения и PON.
