GPON SFP 2.5G/1.25G 1490/1310нм 20км FT-GP-C+

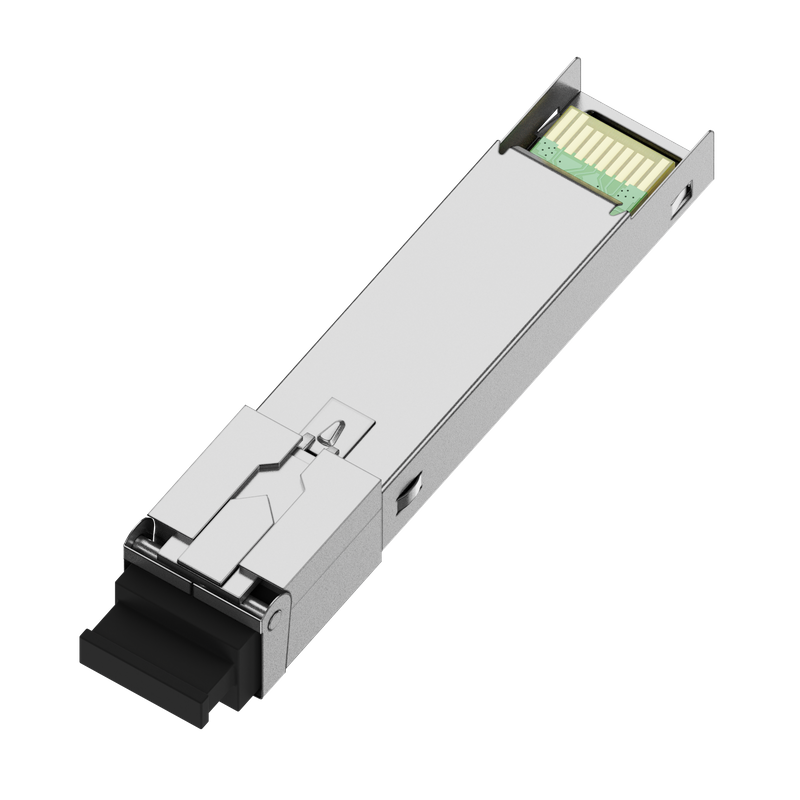

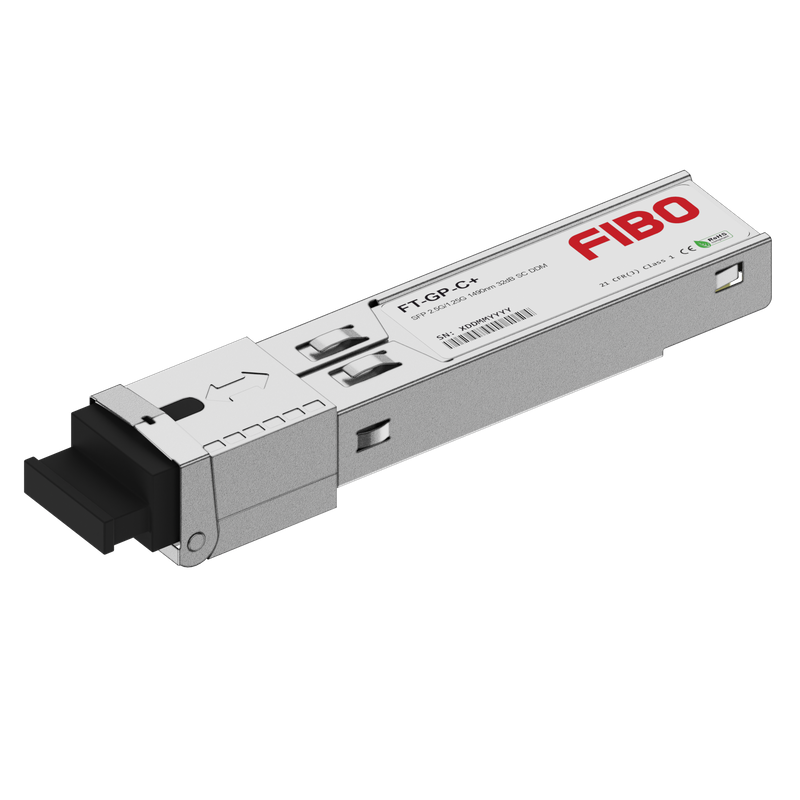

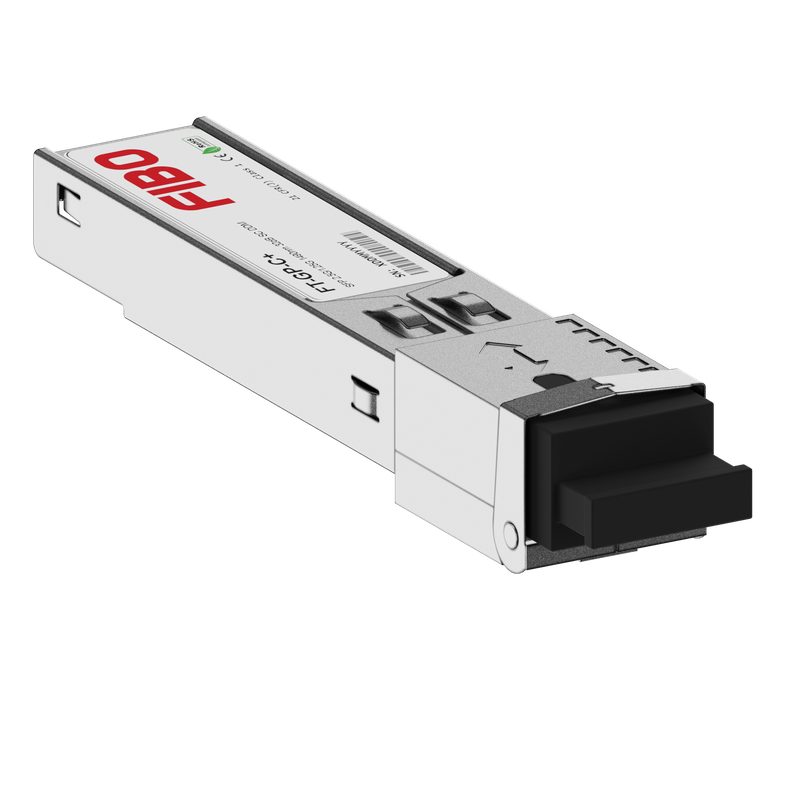

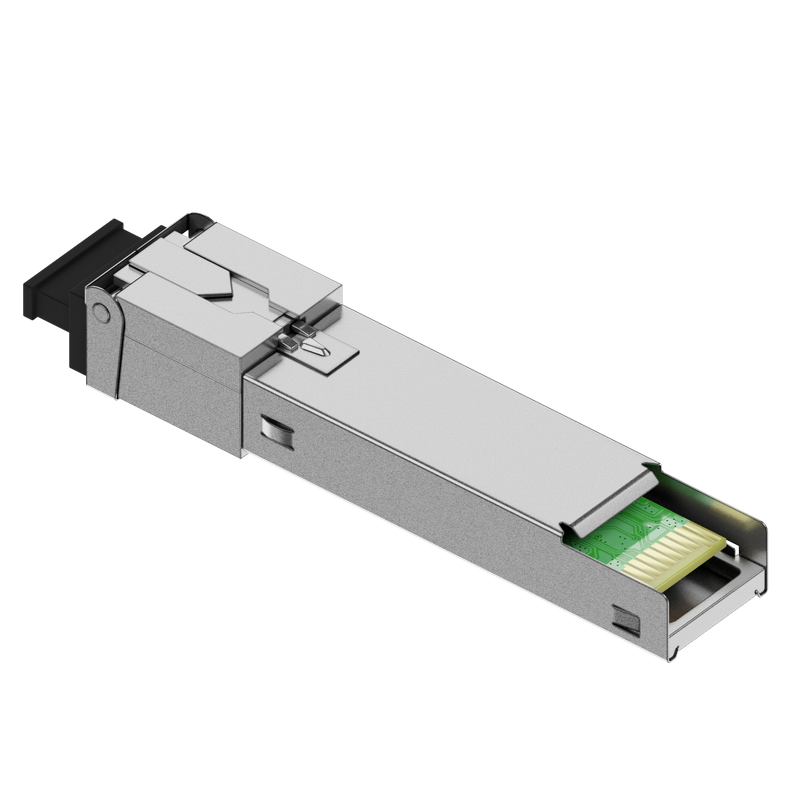

FT-GP-C+ — одноволоконный модуль SFP для станционной стороны сети GPON. Устанавливается в порт терминала OLT и обслуживает всё дерево абонентских устройств ветви. Нисходящий поток 2,488 Гбит/с передаётся на длине волны 1490 нм, восходящий 1,244 Гбит/с принимается на 1310 нм: встречные направления разнесены по одному волокну. Оптический интерфейс соответствует рекомендации ITU-T G.984.2, оптический бюджет — классу C+.

Приёмник станционного модуля работает не с непрерывным сигналом, а с пакетами от разных абонентских терминалов. Пакеты приходят по расписанию и с разной мощностью: уровень сигнала от ближнего к станции терминала выше, чем от дальнего. Поэтому в модуле реализована индикация уровня принимаемого сигнала RSSI — измерение мощности каждого пакета отдельно, по внешнему сигналу запуска длительностью от 1 до 1,25 мкс. По этим измерениям система управления определяет реальное затухание до каждого абонента.

Средняя выходная мощность передатчика составляет от +3 до +7 дБм, чувствительность приёмника — −30 дБм, перегрузка — −12 дБм. Коэффициент гашения не менее 8,2 дБ, подавление боковых мод — не менее 30 дБ, ширина спектра по уровню −20 дБ — не более 1 нм. Излучение выключенного передатчика не превышает −45 дБм.

Питание 3,3 В, потребляемый ток не более 300 мА, рабочая температура от −10 до +70 °C, разъём SC. Цифровая диагностика DDM отдаёт температуру, ток смещения лазера, оптическую мощность на передаче и приёме; изделие соответствует директиве RoHS-6.

Модули той же линейки с большей мощностью передатчика — FT-GP-C++ и FT-GP-C+++. Исполнения класса B+ и C++ в другом конструктиве — FT-GPON-OLT20-B+ и FT-GPON-OLT20-C++.
