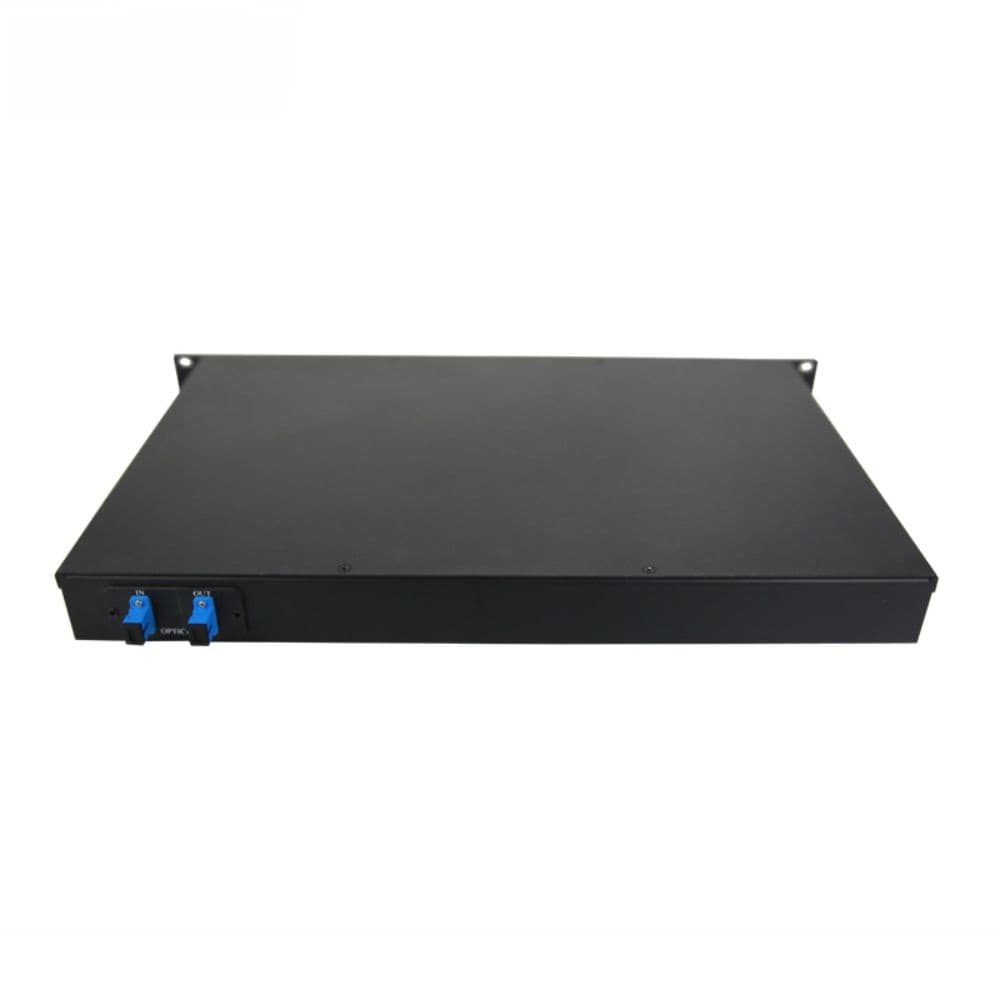

FT-ODCM-40 Компенсатор хроматической дисперсии 40 км

FT-ODCM-40 — пассивный компенсатор хроматической дисперсии на волокне с отрицательной дисперсией, рассчитанный на пролёт 40 км по стандартному одномодовому волокну G.652. Модуль вносит −680 пс/нм с допуском ±3 % и снимает дисперсию, накопленную линией такой длины.

Сорок километров — типовая длина участка между узлами городской сети. Необходимость компенсации на таком участке задаётся допустимой дисперсией оптического интерфейса. У части интерфейсов дисперсионный запас исчерпывается раньше энергетического бюджета линии. Компенсатор восстанавливает форму оптического импульса без вмешательства в остальной тракт.

Наряду с самой дисперсией компенсируется её наклон: модуль повторяет ход дисперсии волокна по длине волны. Остаточная величина поэтому мала одновременно на всех каналах C-диапазона. Вносимые потери не превышают 3,8 дБ, поляризационная модовая дисперсия — 0,8 пс, поляризационные потери — 0,1 дБ.

Параметры изделий линейки подтверждены по методике Telcordia GR-2854-CORE, надёжность — по GR-1221-CORE. Устройство пассивное, питания и настройки не требует; применяется в магистральных и городских линиях G.652, системах DWDM и SDH, а также в сетях кабельного телевидения.

Соседние ступени — FT-ODCM-20 и FT-ODCM-60, то же исполнение в кассете LGX — FT-LGX-ODCM-40. Модульная карта для шасси xWDM — FT-MDCM-40.
