40GBASE-LR PSM4 QSFP+ модуль 1310нм 2км

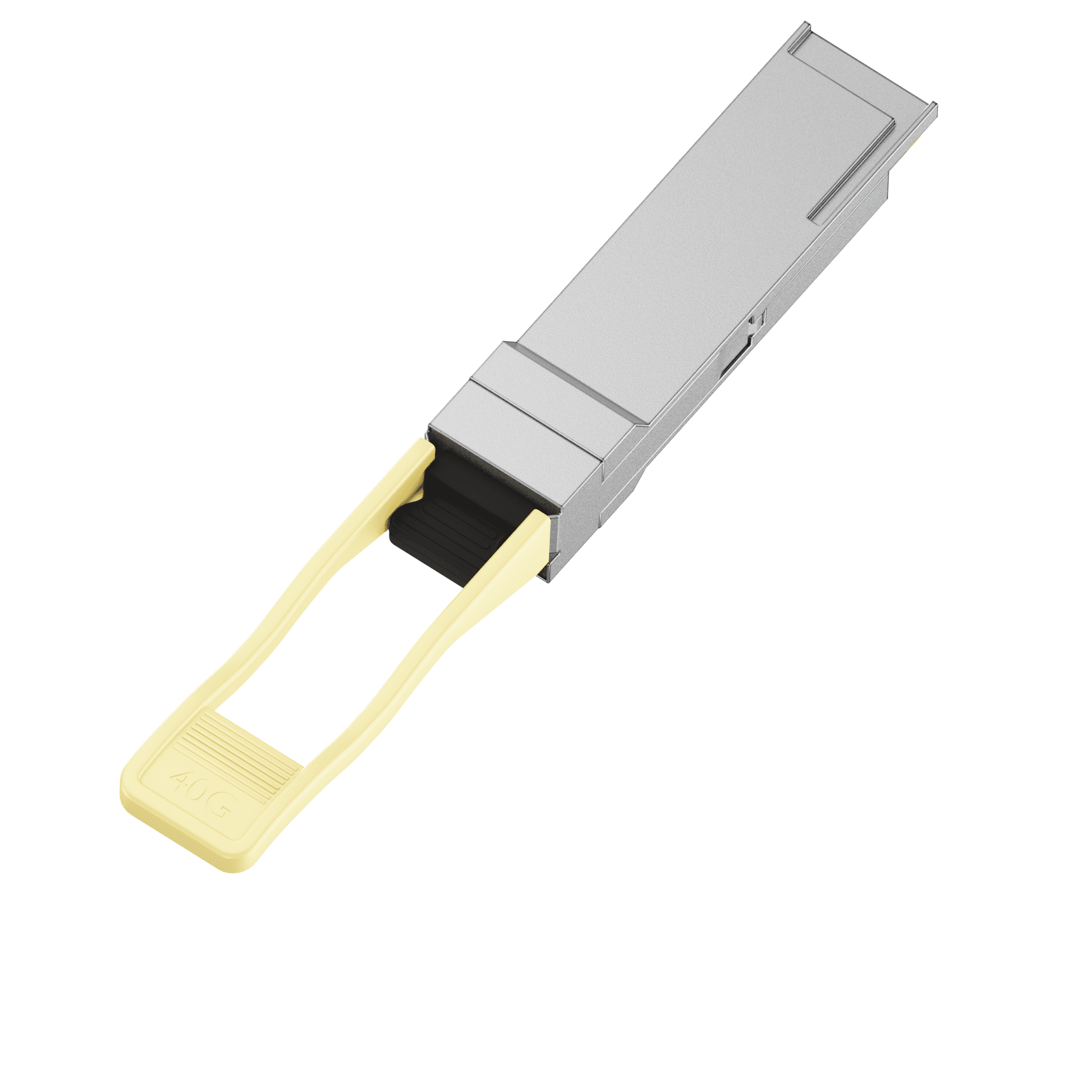

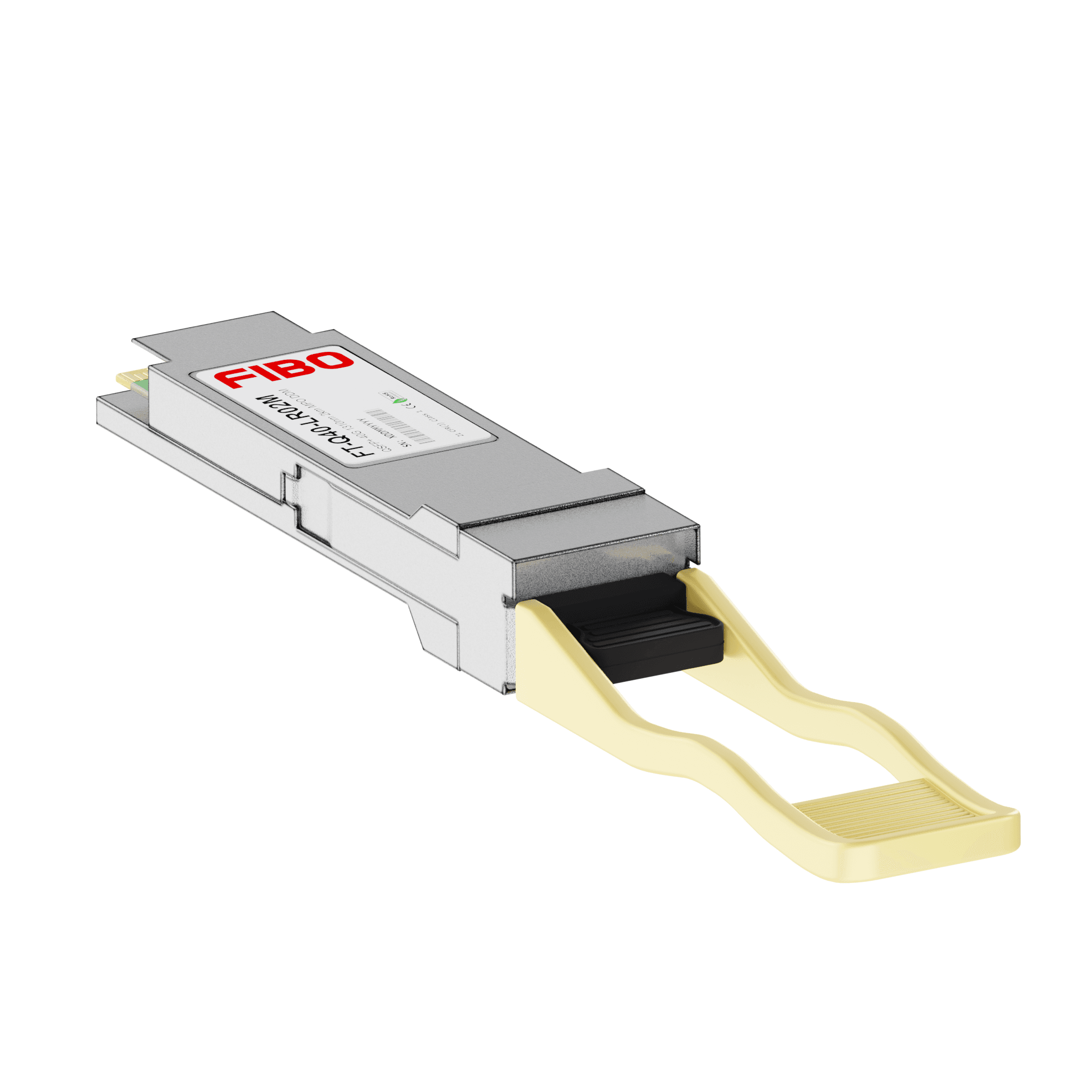

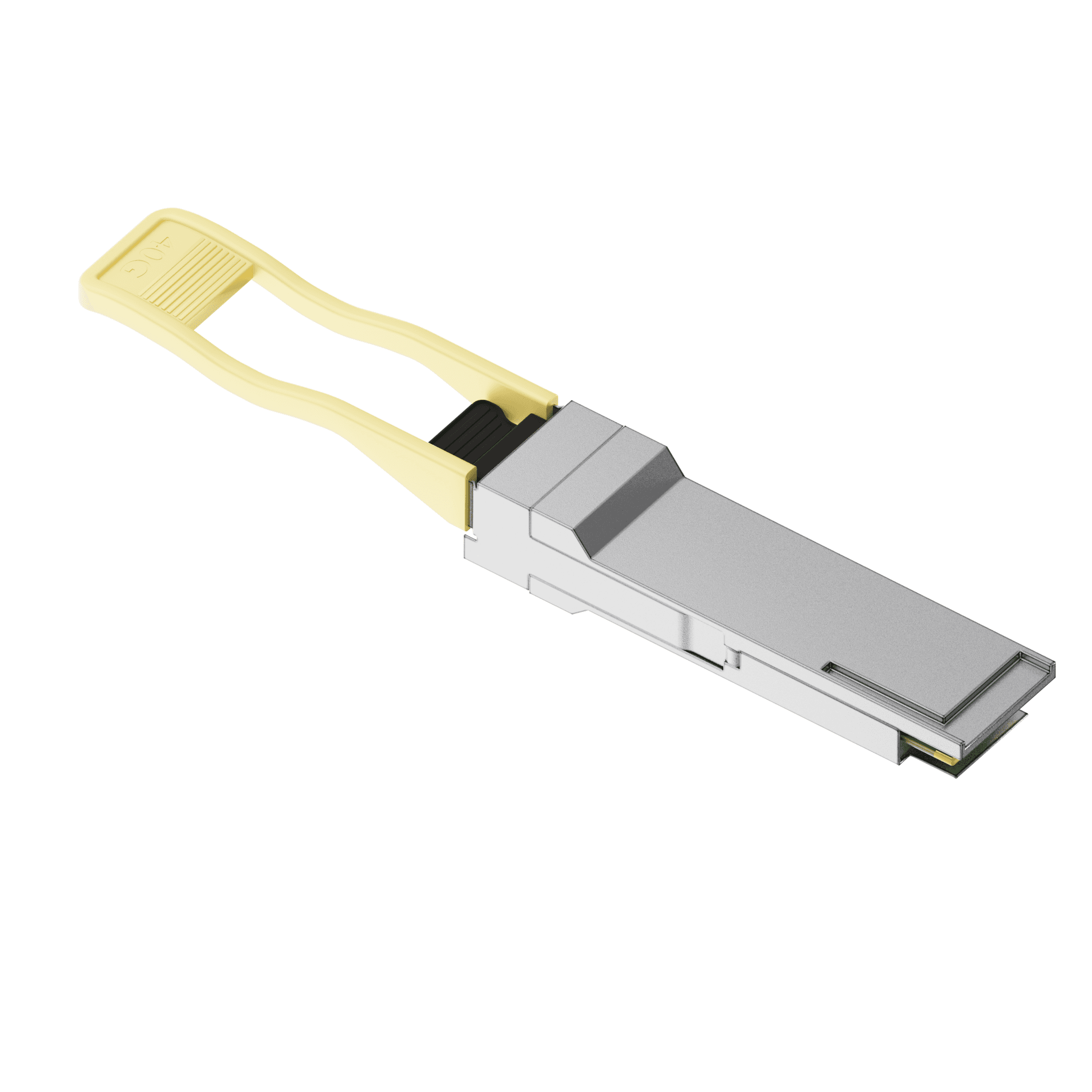

FT-Q40-LR02M — трансивер QSFP+ на 40 Гбит/с для одномодовых линий до 2 км, собранный по схеме PSM4. В отличие от исполнения LR4, здесь каналы не мультиплексируются: четыре потока по 10,3125 Гбит/с идут по отдельным волокнам на длине волны 1310 нм, а на приём работают ещё четыре волокна. Линия подключается ленточным кабелем через разъём MPO-12, из двенадцати волокон которого используются восемь. Модуль соответствует спецификации 40GBASE-PSM4 стандарта IEEE 802.3ba, QSFP+ MSA и SFF-8436.

Мощность передатчика — от −8 до −2 дБм на канал, чувствительность приёмника — −14,4 дБм, перегрузка наступает при +1,5 дБм. Передатчики построены на DFB-лазерах. Питание — 3,3 В при токе до 450 мА, рабочая температура от 0 до +70 °C, поддерживаются горячая замена и цифровой мониторинг DDM.

Каждый канал PSM4 совместим с 10GBASE-LR по IEEE 802.3ae, поэтому через разветвитель MPO → 4×LC порт раскладывается на четыре десятигигабитных линка. Версия на 10 км — FT-Q40-PLR4-10; если под трассу выделена всего одна пара волокон, вместо PSM4 нужен модуль LR4 — FT-Q40-LR02L на 2 км. Типовое применение — короткие стыки внутри центра обработки данных по готовой ленточной разводке и подключение серверных групп по схеме 40 Гбит/с или 4×10 Гбит/с.
