25GBASE-ER SFP28 модуль 1310нм 80км

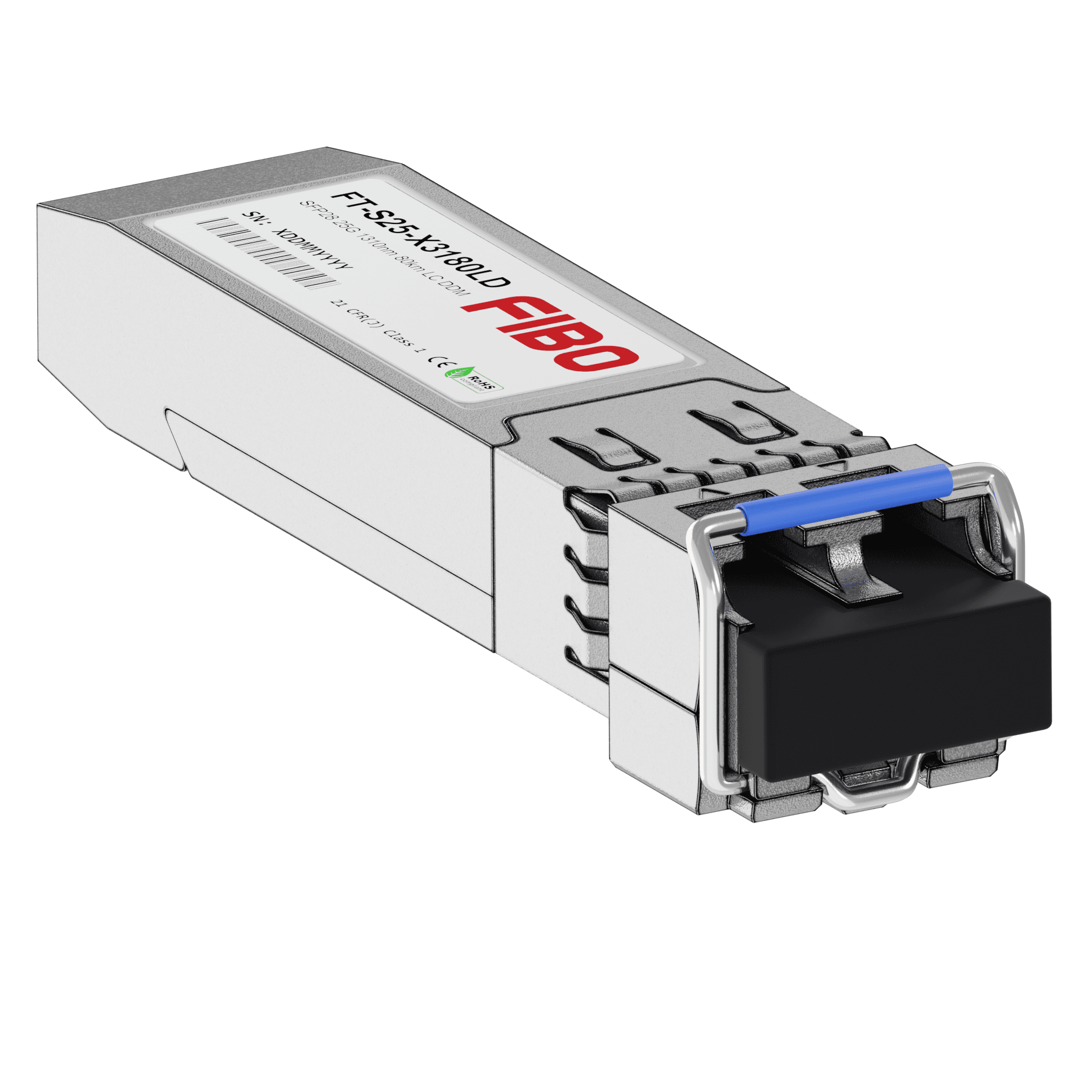

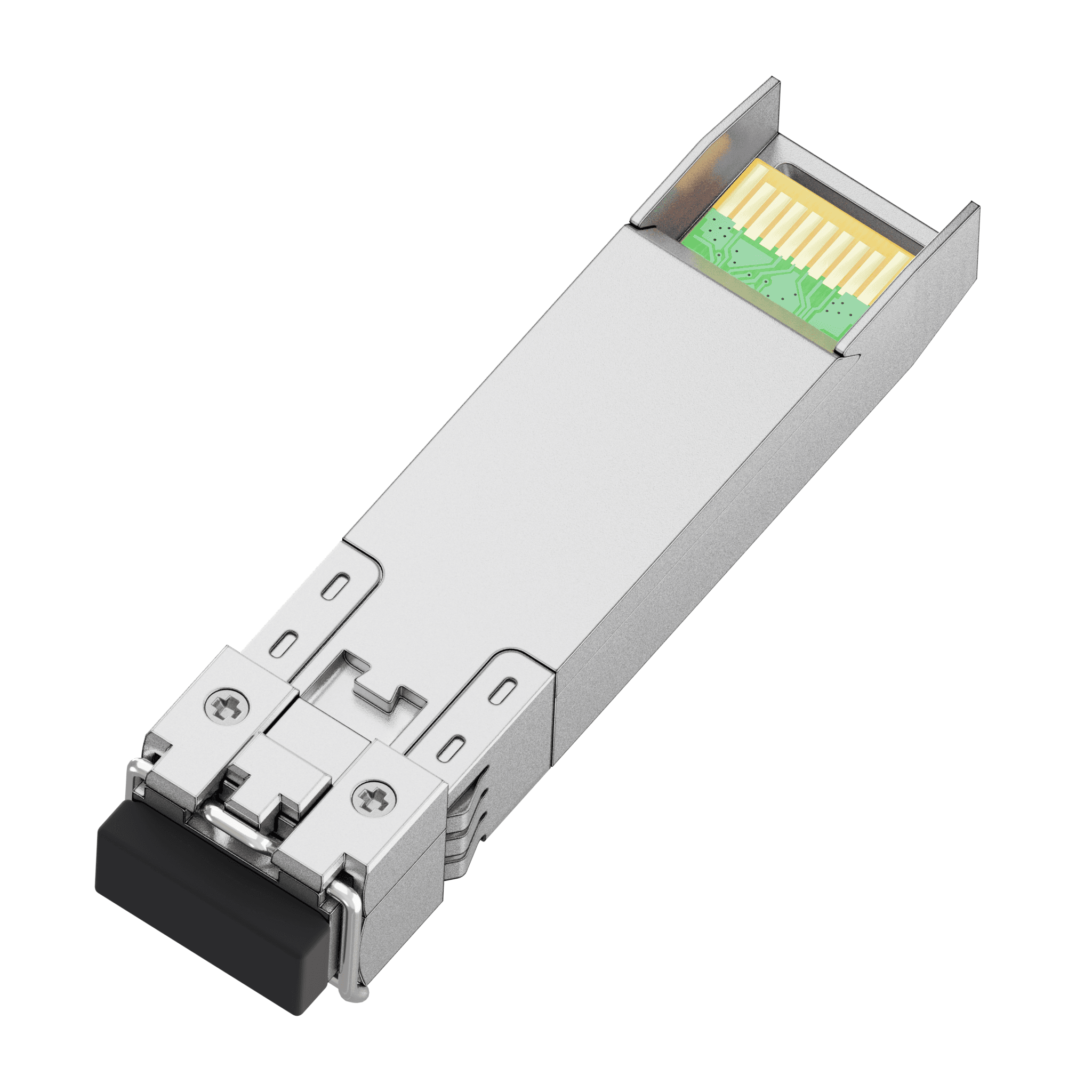

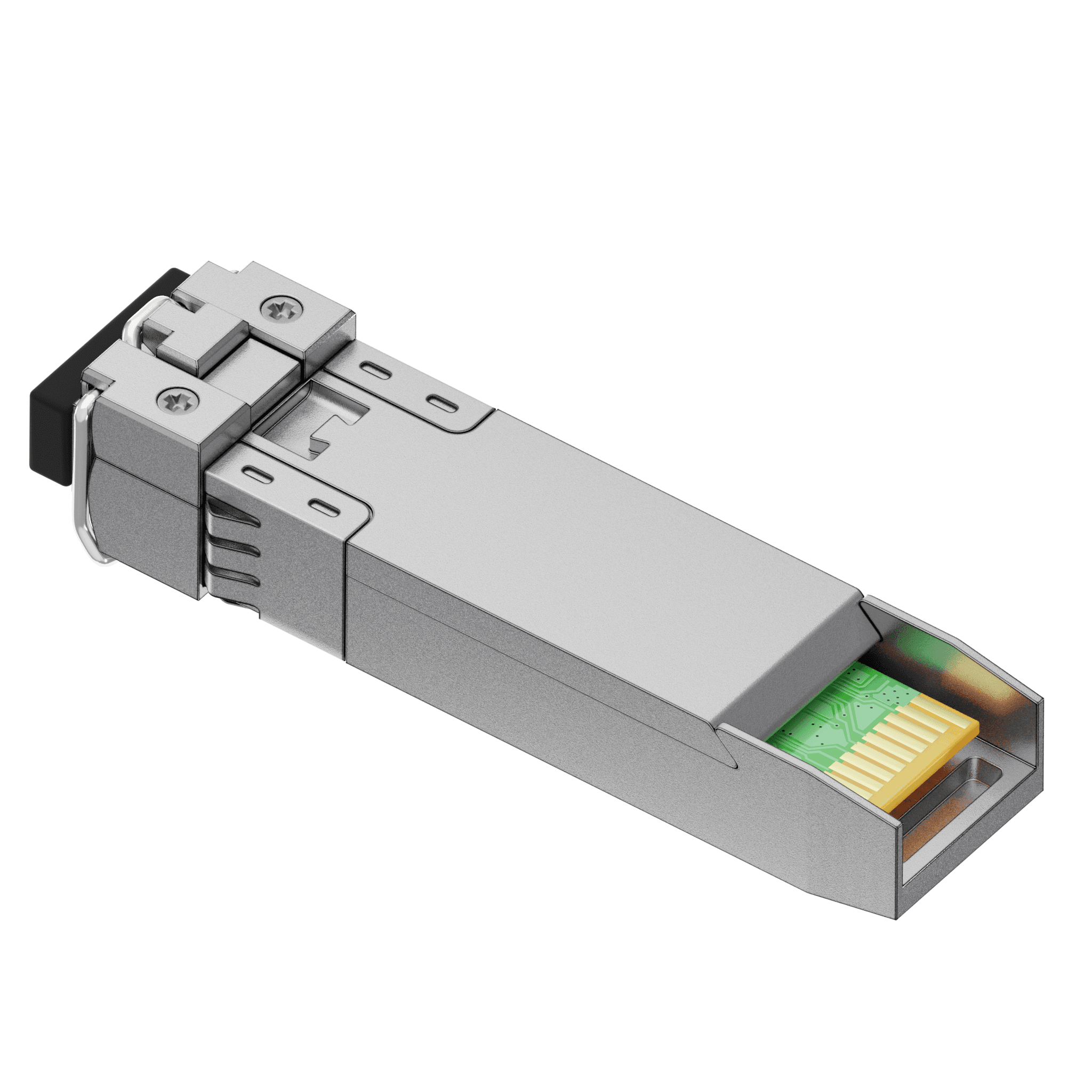

FT-S25-X3180LD — модуль SFP28 на 25,78 Гбит/с для одномодовой линии длиной до 80 км. Для формата SFP28 это предельная дальность, и достигается она двумя решениями. Передатчик построен на внешне модулируемом лазере EML, а в приёмный тракт перед фотодиодом PIN с усилителем TIA встроен оптический усилитель SOA.

Полупроводниковый усилитель усиливает сам оптический сигнал до фотодетектирования, поэтому чувствительность приёмника доходит до −28 дБм. Вместе с выходной мощностью от +2 до +7 дБм это даёт энергетический бюджет, которого хватает на 80 км одномодовой линии с учётом потерь на разъёмах и сварках.

Внешняя модуляция снимает вторую задачу дальнего пролёта — дисперсию. У EML частота излучения почти не смещается при модуляции, поэтому спектр остаётся узким, а дисперсионное уширение импульса меньше. Коэффициент гашения не менее 8 дБ, ухудшение из-за дисперсии передатчика не превышает 2,7 дБ.

Электрический интерфейс — 25GAUI, разъём LC duplex, питание 3,3 В, потребляемая мощность 2,5 Вт, рабочая температура корпуса от 0 до +70 °C. Конструктив и управление соответствуют SFF-8431 и SFF-8472 версии 12.4. Модуль соответствует IEEE 802.3cc и применяется в сетях 25G Ethernet и в транспорте радиодоступа CPRI Option 10. Дальность 80 км выходит за пределы одномодовых интерфейсов, нормированных этим стандартом, — такие исполнения обозначаются в отрасли как ZR.

Исполнения меньшей дальности той же серии — FT-S25-X3140LD на 40 км и FT-S25-X3110LD на 10 км. Модули 25 Гбит/с для уплотнённых линий — канальные CWDM, например FT-S25-C3110LD, и DWDM, например FT-S25-D3010LD.
