10GBASE-ER DWDM XFP модуль ch26 80км

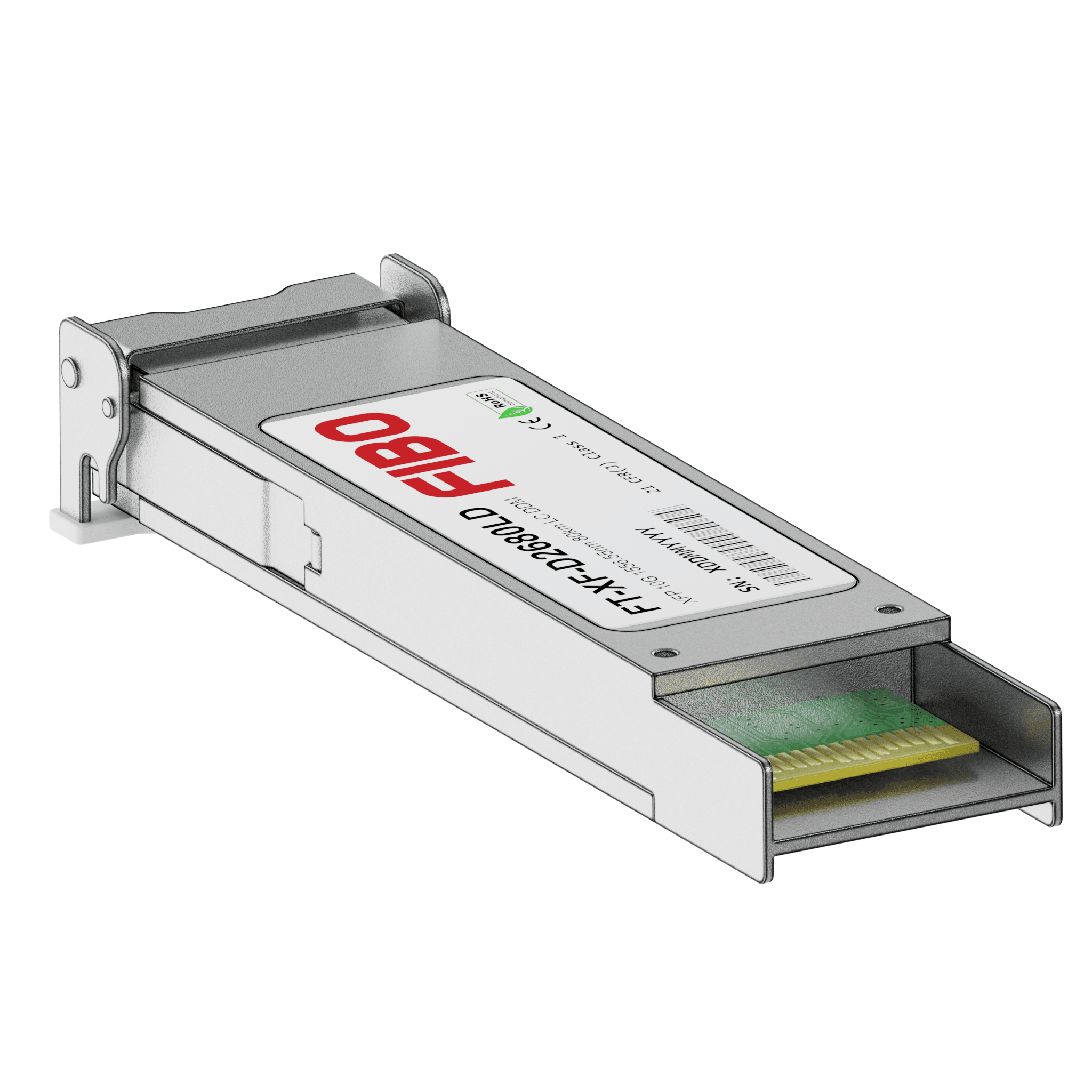

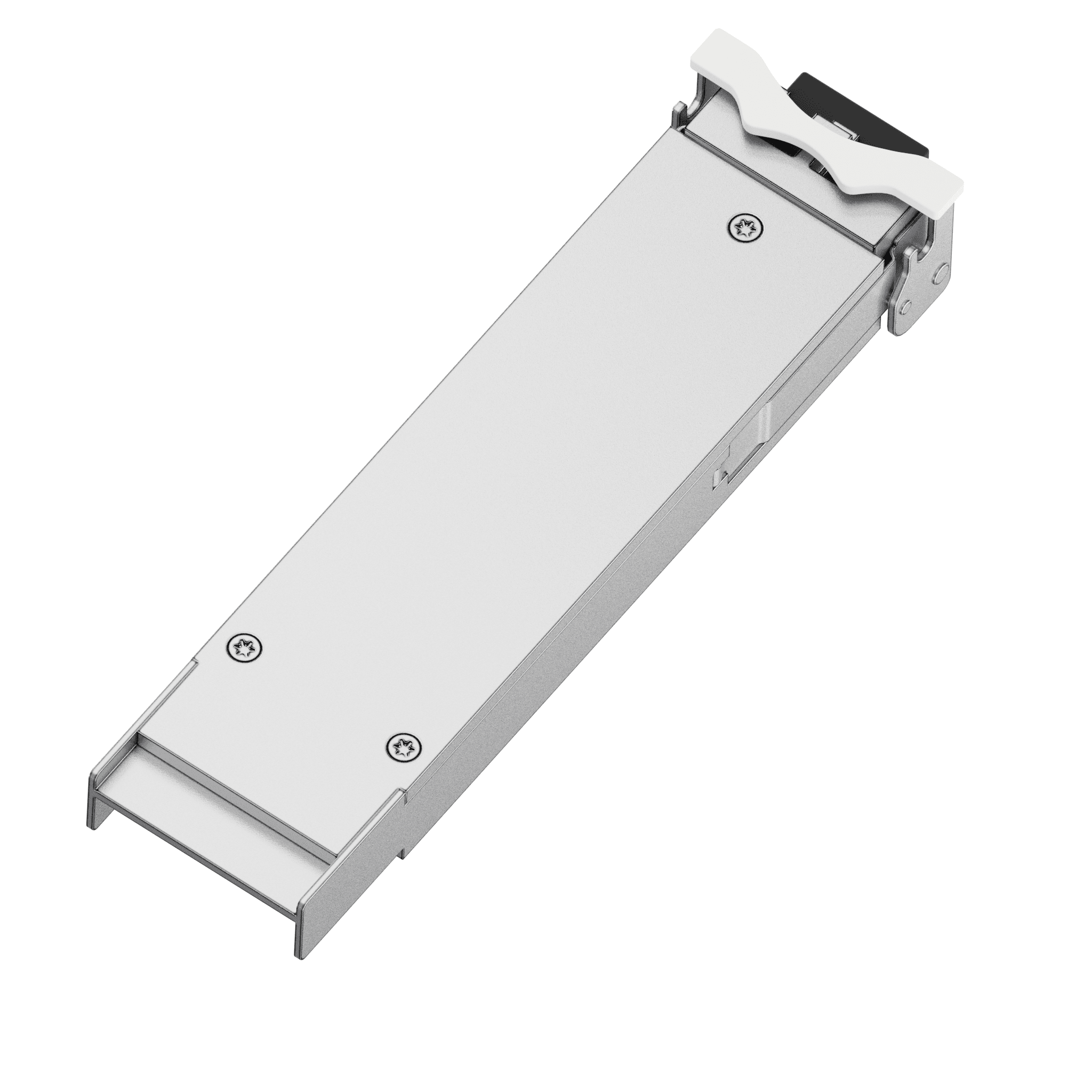

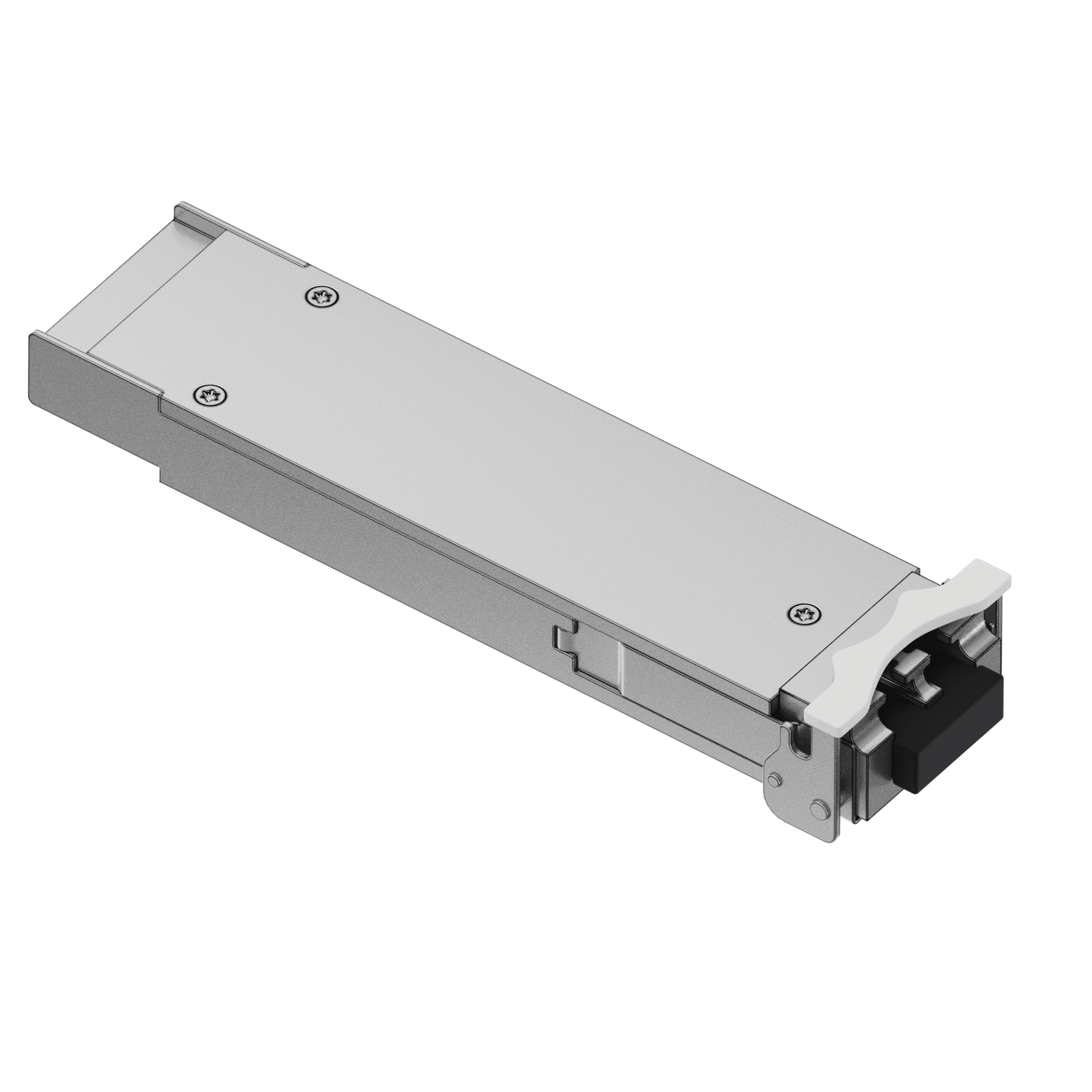

FT-XF-D2680LD — модуль XFP на 10 Гбит/с, работающий на фиксированном канале C26 сетки DWDM: 1556,55 нм, или 192,60 ТГц, шаг сетки 100 ГГц по ITU-T G.694.1. Дальность — до 80 км по одномодовому волокну, диапазон скоростей от 9,95 до 11,3 Гбит/с.

Канальный модуль рассчитан на работу через мультиплексор DWDM. Десятки модулей на соседних каналах уплотняются в одно волокно, и его ёмкость растёт кратно числу каналов без прокладки нового кабеля. Условие такой схемы — жёстко удерживаемая длина волны, поэтому лазер EML термостабилизирован, а отклонение центральной длины волны не выходит за ±0,1 нм.

Средняя мощность передатчика составляет от 0 до +5 дБм, чувствительность приёмника на лавинном фотодиоде APD — −24 дБм, перегрузка — −6 дБм, коэффициент гашения не менее 9 дБ. Приёмник работает в широкой полосе 1260–1600 нм. Предусмотрены режимы шлейфа со стороны линии и со стороны хоста, внешний опорный тактовый сигнал не требуется.

Разъём LC duplex, металлический корпус для снижения электромагнитных помех, питание 3,3 В, рассеиваемая мощность менее 3 Вт, рабочая температура корпуса от 0 до +70 °C. Модуль соответствует XFP MSA и SFF-8472. Модуль применяется в каналах DWDM на 80 км, трактах Fibre Channel и SONET OC-192 / SDH STM-64. Обозначение ZR для восьмидесятикилометровых исполнений принято в отрасли, но стандартом IEEE 802.3ae не нормировано.

Мультиплексоры для линий DWDM — FT-MDT-161-2136S-LL и FT-MDG-401-2160SLL; компенсаторы хроматической дисперсии для длинных пролётов — FT-ODCM-80. Модули CWDM того же конструктива для менее плотных схем — FT-XF-C5580LD.
