10GBASE-BXU SFP+ модуль 1270/1330нм 3км

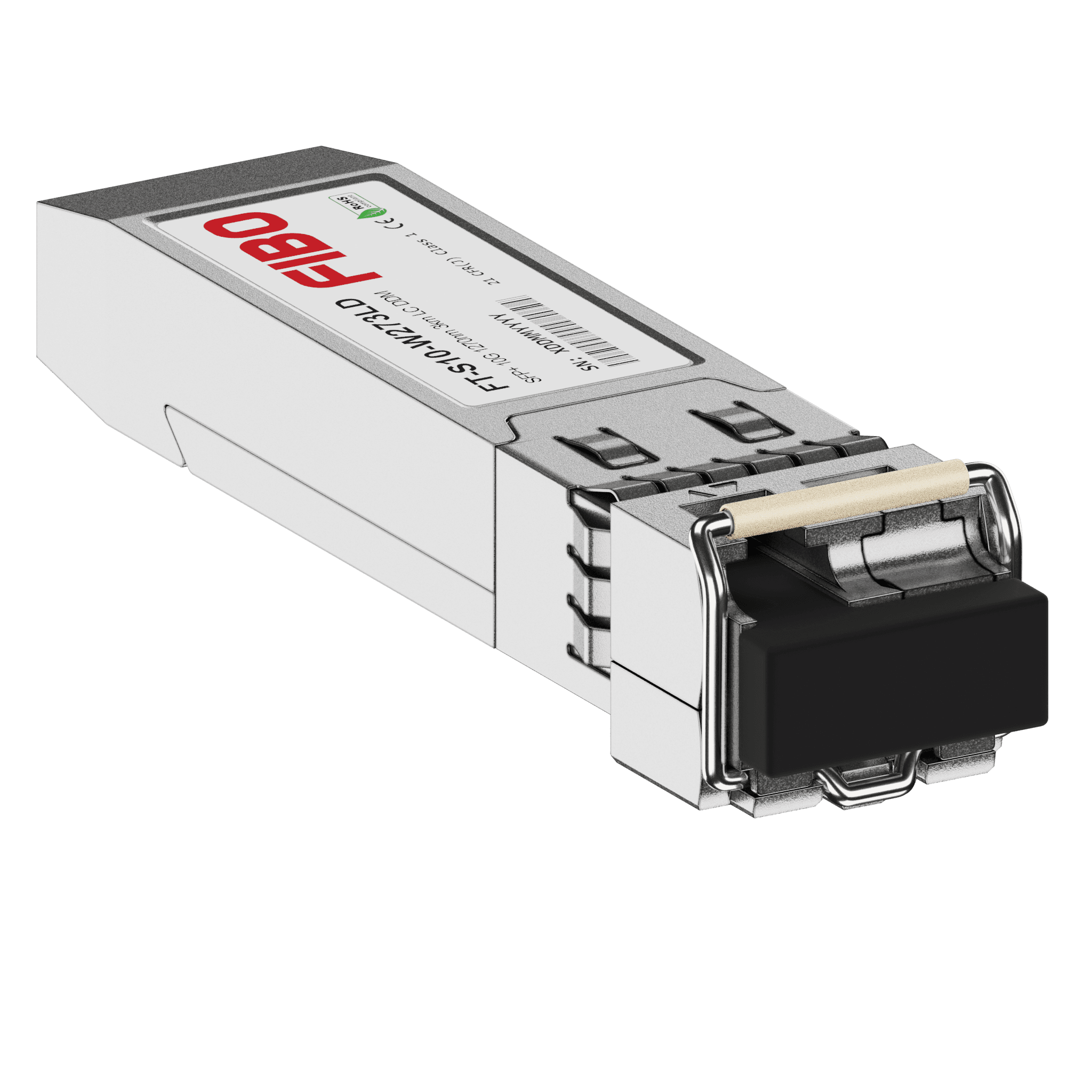

FT-S10-W273LD — одноволоконный модуль SFP+ для линий 10 Гбит/с длиной до 3 км. Передатчик работает на 1270 нм, приёмник — на встречной длине волны 1330 нм, поэтому для обоих направлений используется одно волокно вместо пары.

Разделение направлений выполняет WDM-фильтр внутри модуля. Штатную пару образует FT-S10-W333LD с передатчиком 1330 нм и приёмником 1270 нм. Два одинаковых модуля навстречу друг другу канал не образуют — их передатчики заняли бы одну длину волны.

Источник излучения — лазер FP со спектральной шириной 2,8 нм. Широкий спектр повышает дисперсионный штраф и входит в число факторов, ограничивающих дальность. В исполнениях линейки на 10–60 км ширина спектра составляет 1 нм, в модулях EML на 80 км — 0,3 нм. Приёмник построен на PIN-фотодиоде.

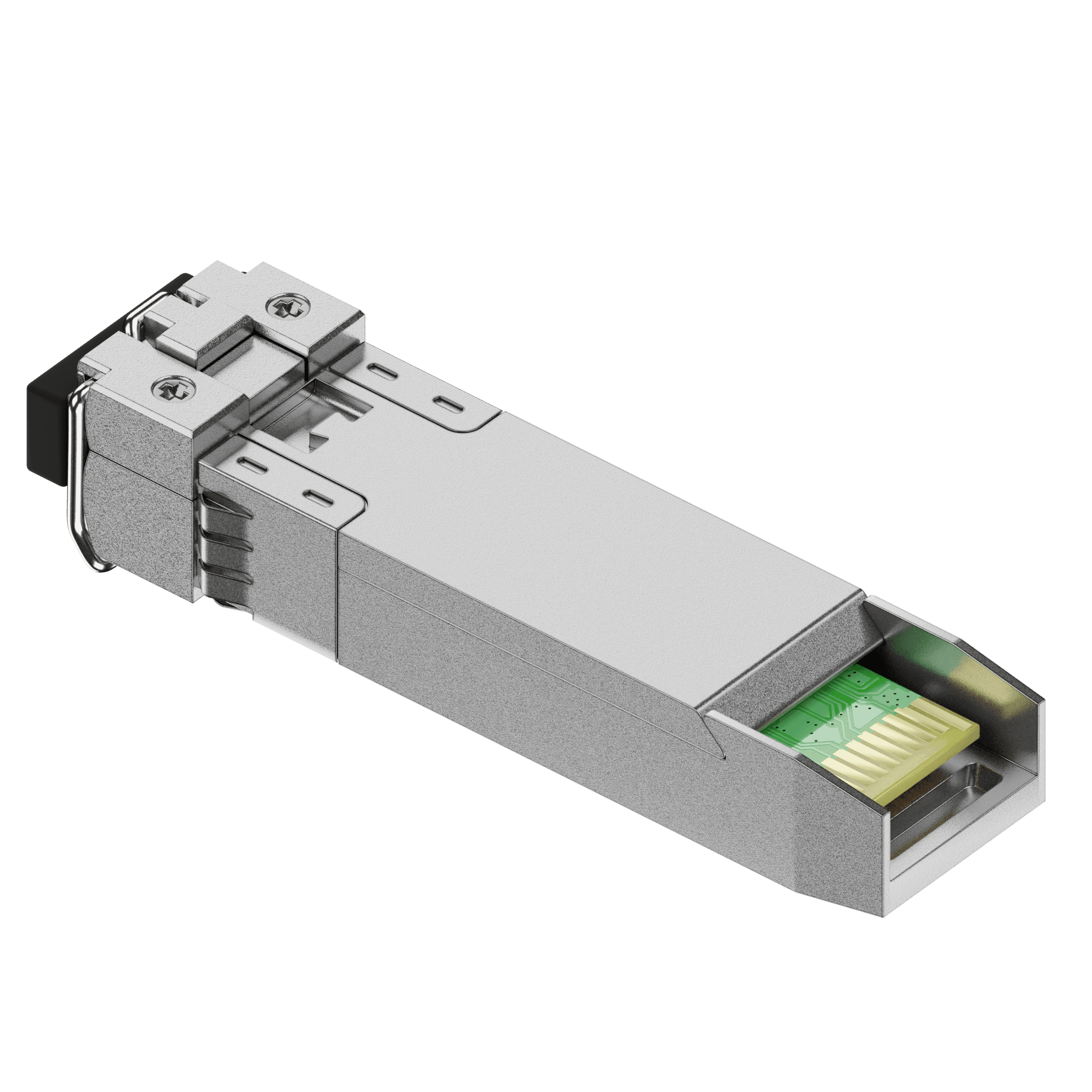

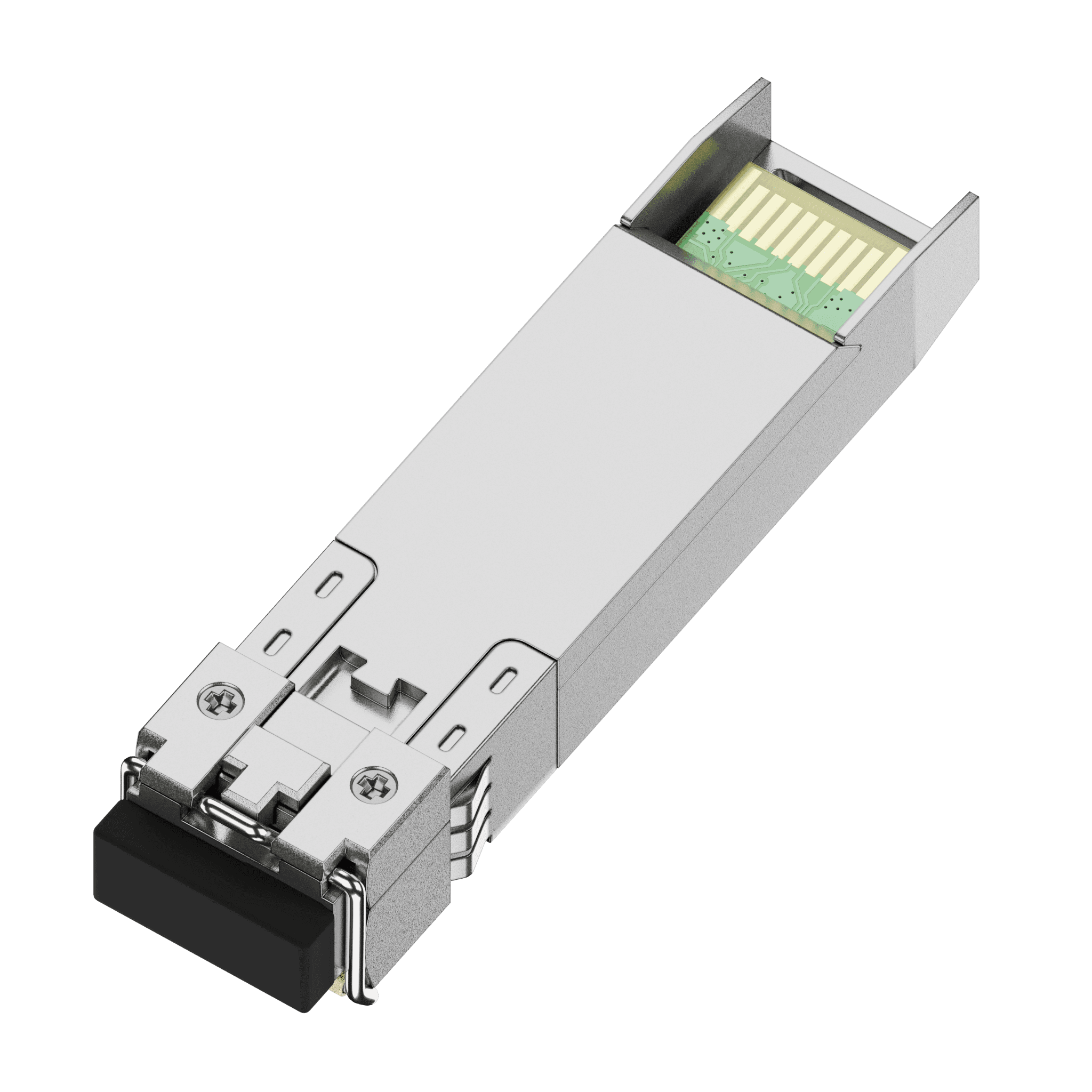

Модуль соответствует SFP+ MSA, электрический интерфейс — SFF-8431. Поддерживается горячая замена, напряжение питания 3,3 В, рассеиваемая мощность не превышает 1 Вт.

DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. Оптический разъём — LC Simplex, одно гнездо вместо двух.

Исполнения с передатчиком 1270 нм на большей дальности — FT-S10-W2710LD на 10 км и FT-S10-W2720LD на 20 км.
