100GBASE-ER1 QSFP28 модуль 1304нм/1309нм 40км

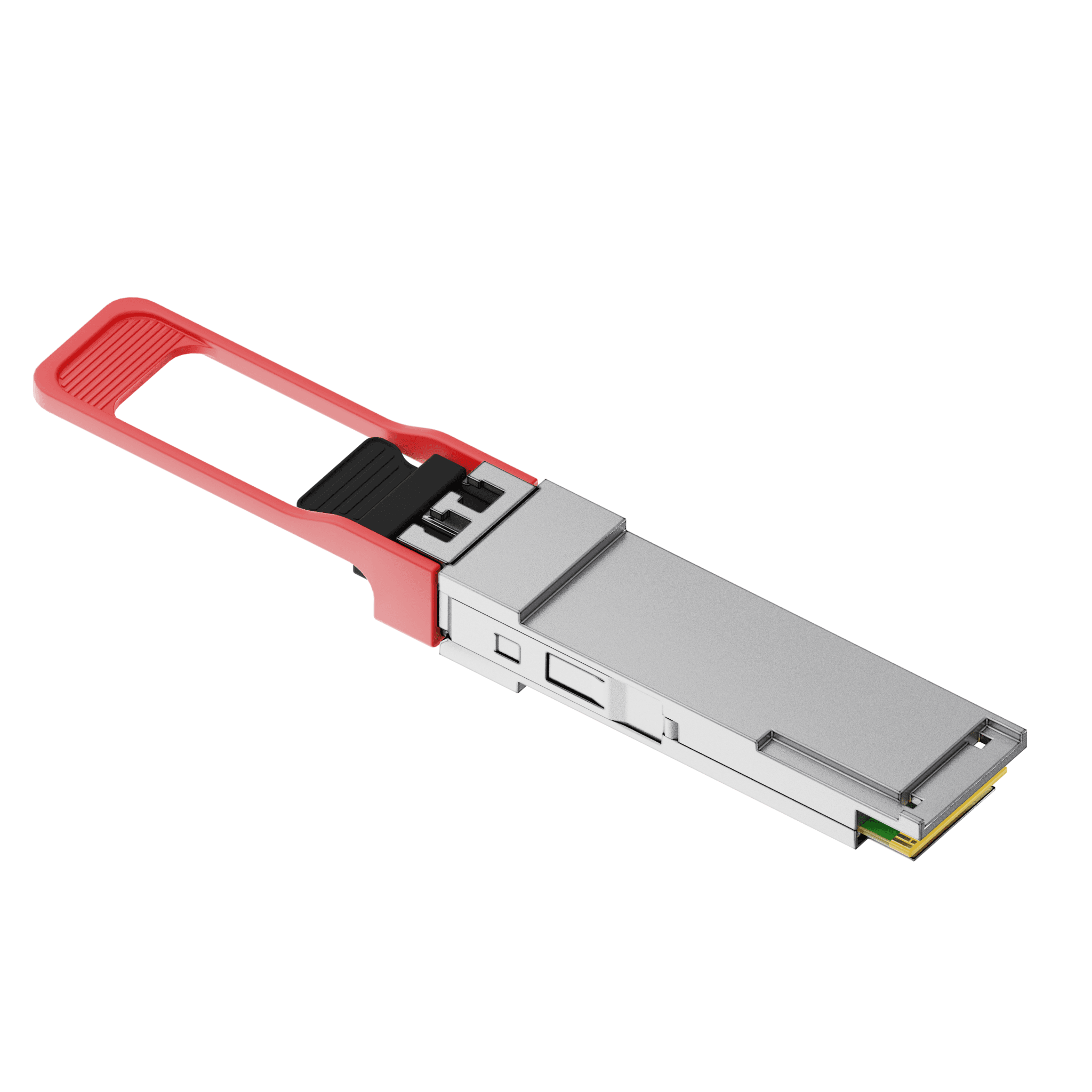

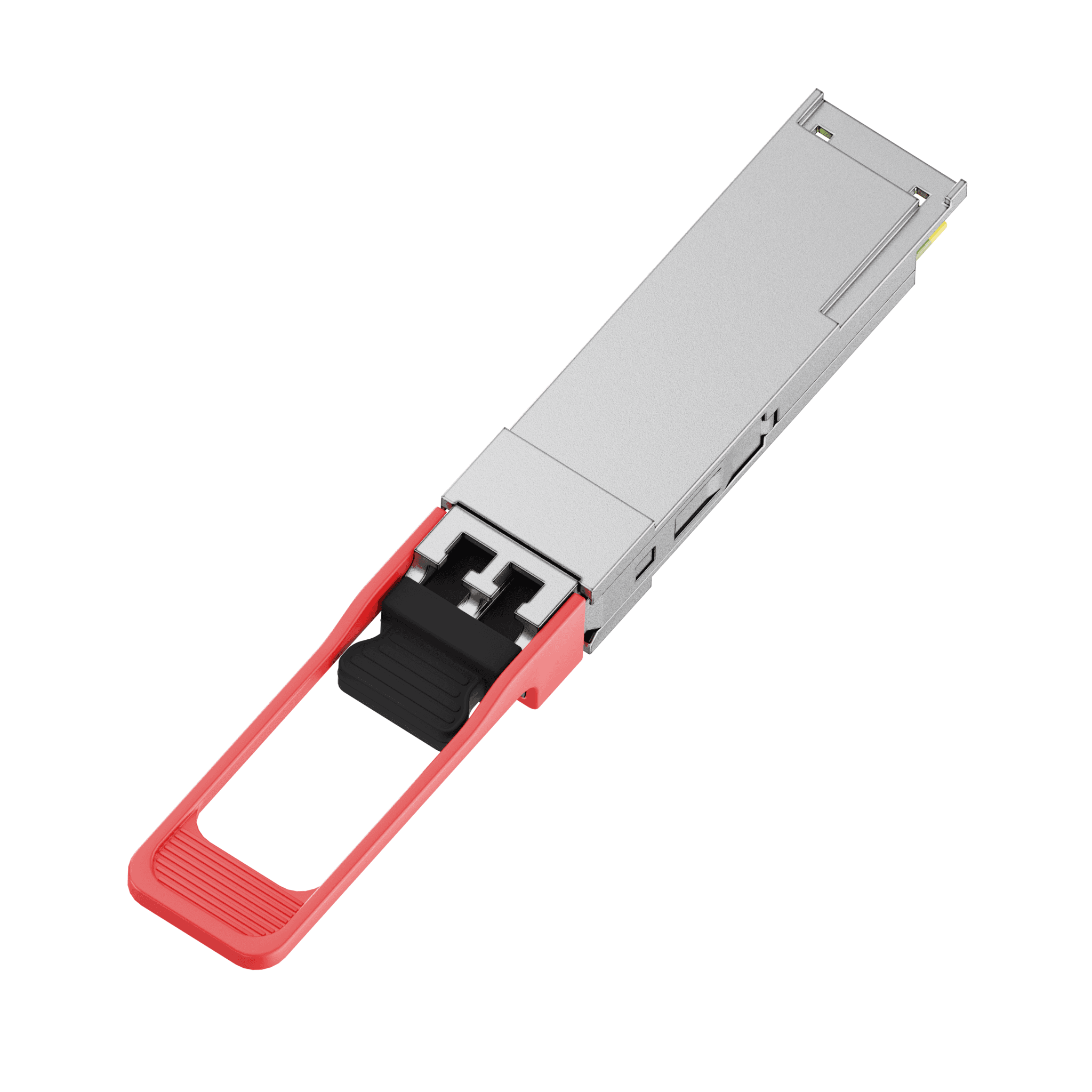

FT-Q100-ER1-40-A — одноволоконный трансивер QSFP28 на 100 Гбит/с для линий протяжённостью до 40 км. Передача ведётся на 1304 нм, приём — на 1309 нм: направления разнесены по спектру, поэтому двусторонняя связь организуется по одному волокну, а разъём здесь одинарный LC. Сигнал передаётся в формате PAM4, передатчик построен на EML-лазере с выходной мощностью +1,5…+7,1 дБм, приём ведётся на PIN-фотодиод.

На противоположном конце линии устанавливается парный модуль FT-Q100-ER1-40-B с обратным сочетанием длин волн — 1309 нм на передачу и 1304 нм на приём. Два одинаковых модуля рабочую линию не образуют. Электрический интерфейс CAUI-4 (4×25,78 Гбит/с NRZ), поддерживается кадр OTU4, предусмотрены аппаратные сигналы TX_DIS и RX_LOS для транспортного оборудования. Потребление не выше 4,5 Вт, рабочая температура корпуса 0…+70 °C, соответствие IEEE 802.3cu. Версия на 30 км — FT-Q100-ER1-30-A.

Типовое применение — магистральные и межузловые стыки, где под линию доступно одно волокно: аренда одиночного волокна, уплотнение действующей трассы, вынос оборудования на удалённую площадку без прокладки новой пары.
