100GBASE-ER1 QSFP28 модуль 1304нм/1309нм 30км

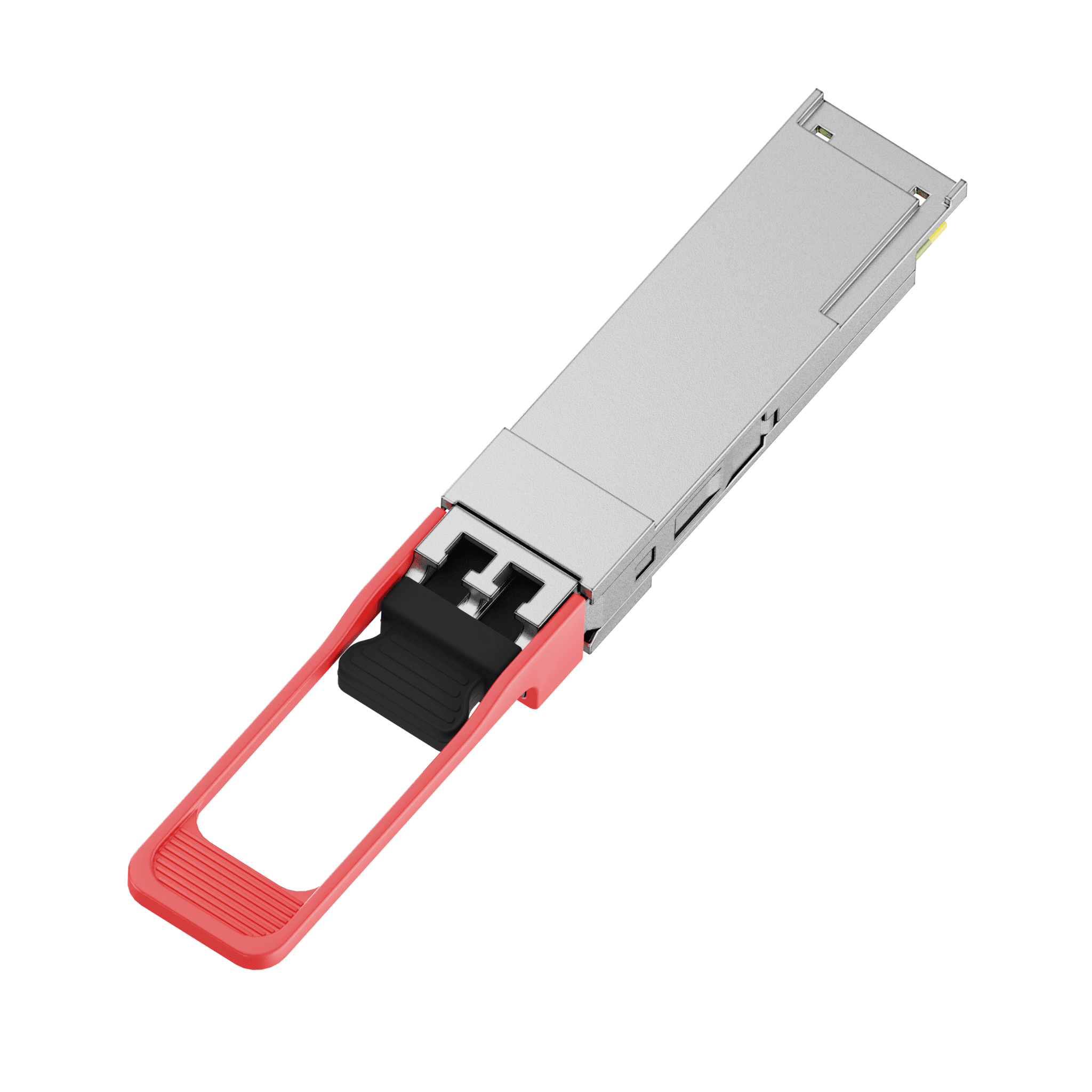

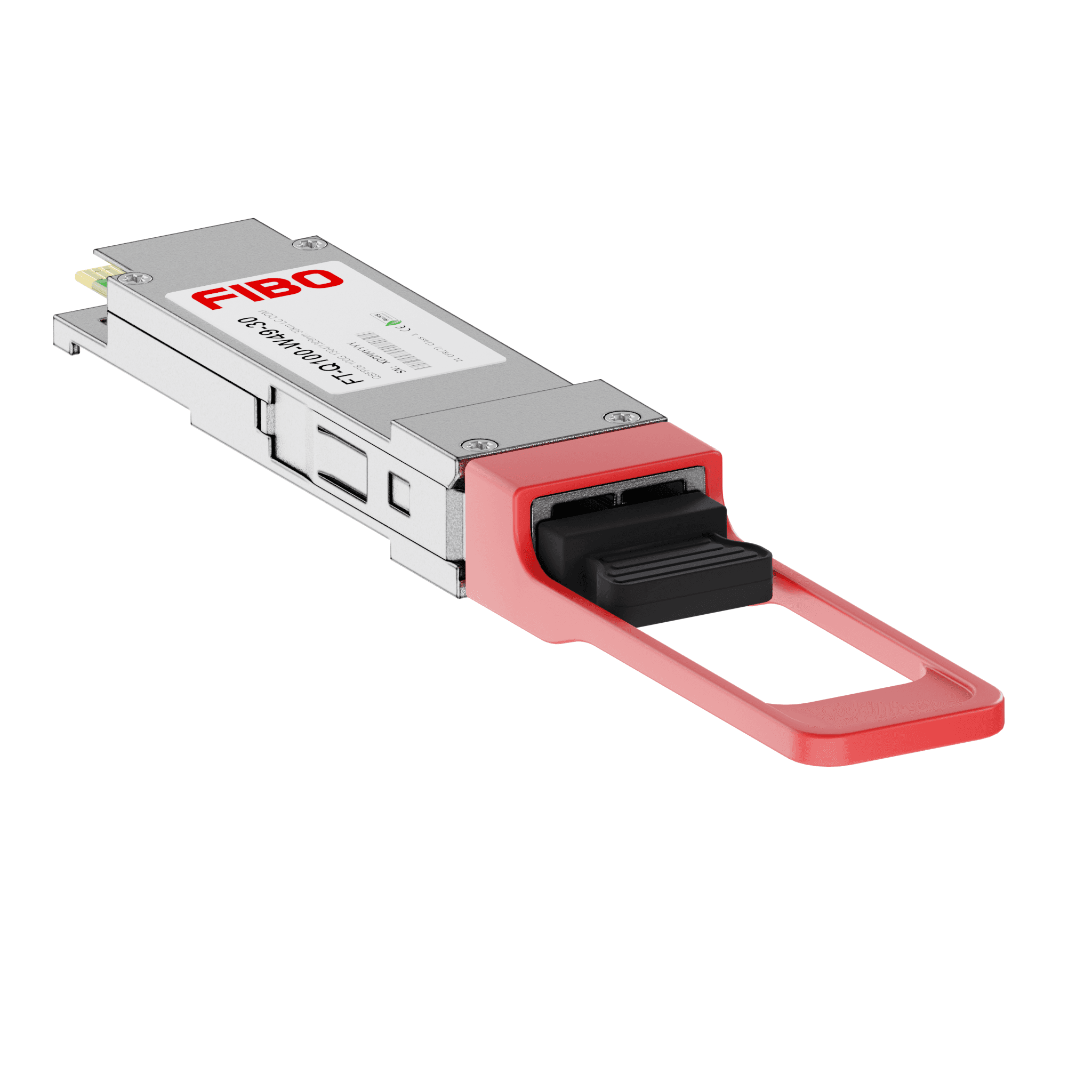

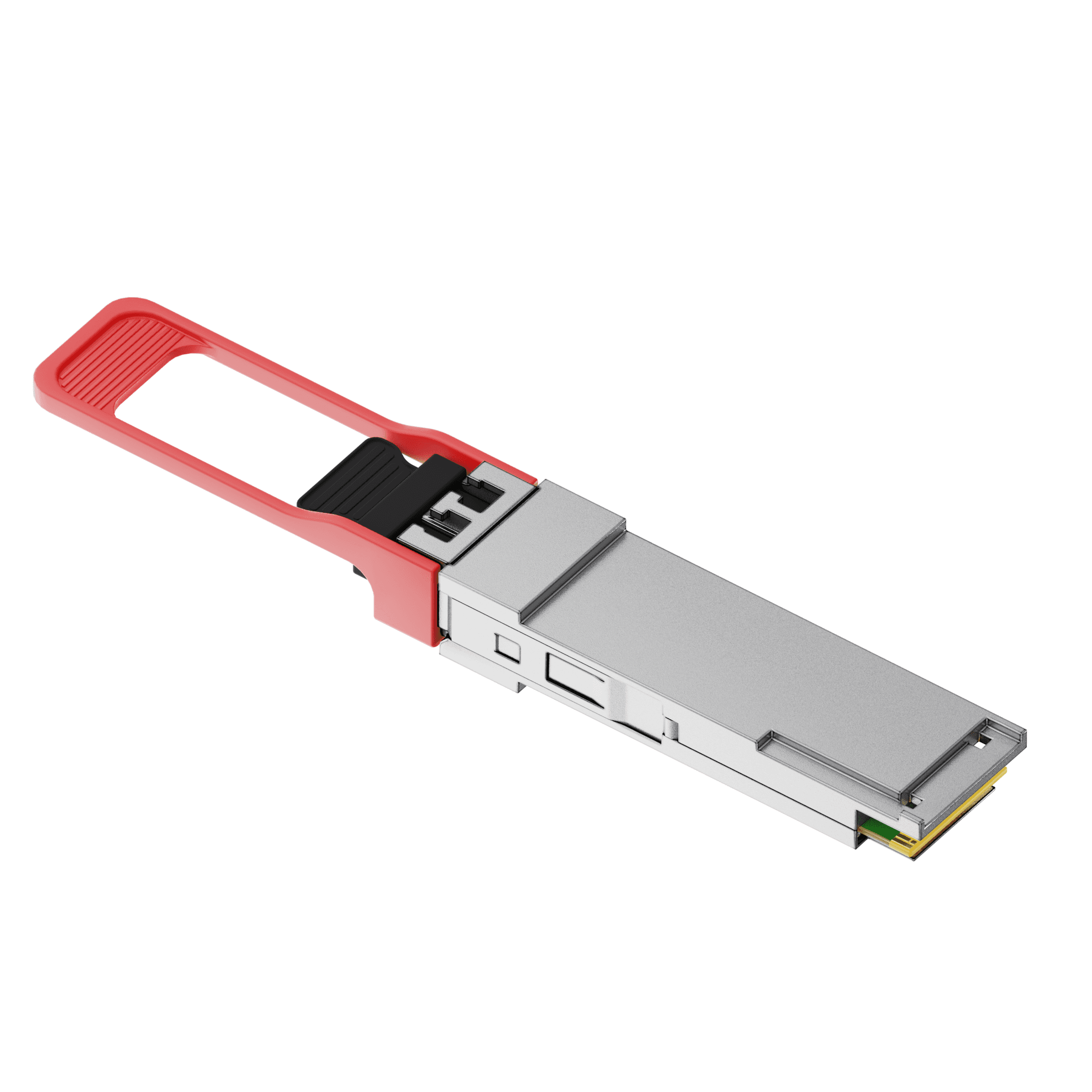

FT-Q100-W49-30 — одноволоконный трансивер QSFP28 на 100 Гбит/с для линий протяжённостью до 30 км по одномодовому волокну. Передача ведётся на длине волны 1304 нм, приём — на 1309 нм: направления разнесены по спектру, поэтому двусторонняя связь организуется по одному волокну вместо пары. Разъём — одинарный LC. Модуль соответствует IEEE 802.3ba и IEEE 802.3bm, спецификациям SFF-8665/8636 и QSFP28 MSA, лазерная безопасность — IEC 60825-1/2. Типовое применение — межобъектовые линии 100 Гбит/с на расстоянии до 30 км, когда под канал доступно одно волокно.

На противоположном конце линии устанавливается парный трансивер FT-Q100-W94-30 с обратным сочетанием длин волн: 1309 нм на передачу и 1304 нм на приём. Два одинаковых модуля рабочую линию не образуют. Для трасс до 40 км предназначены FT-Q100-W49-40 и FT-Q100-W94-40: длины волн у них те же, но выше оптический бюджет — мощность передатчика от +1,7 до +7,1 дБм против 0…+5,6 дБм, чувствительность приёмника −14,5 дБм против −12,7 дБм.

В передатчике применён EML-лазер, мощность излучения — от 0 до +5,6 дБм, чувствительность приёмника — −12,7 дБм, линейная скорость — 103,1 Гбит/с. Поддерживаются горячая замена и цифровой мониторинг DDM: температура, напряжение питания, ток смещения лазера, мощность на передаче и приёме. Питание — 3,3 В от порта, потребление не более 3,5 Вт, рабочая температура от 0 до +70 °C.
