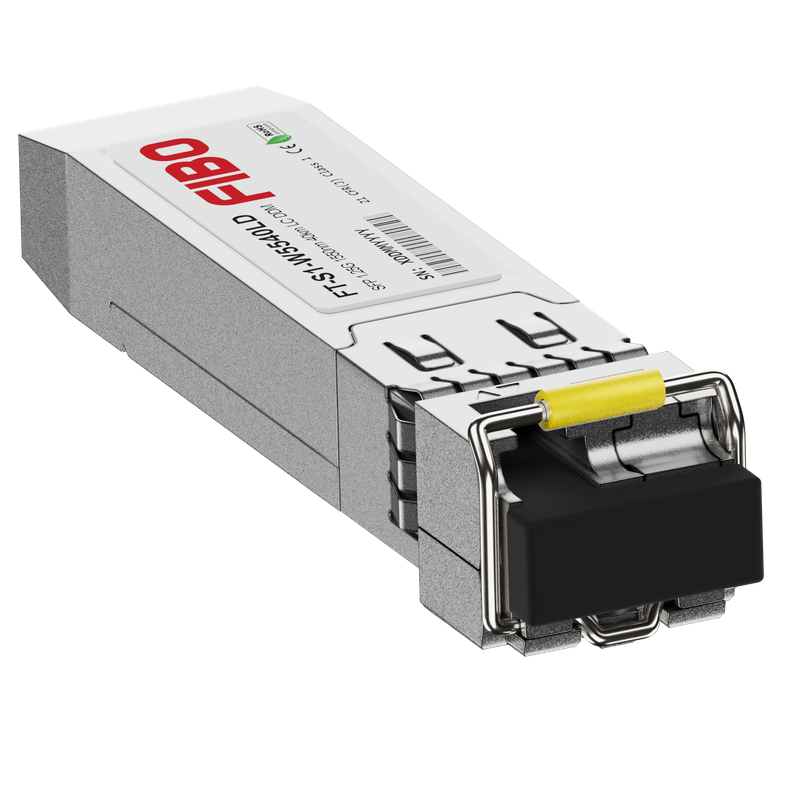

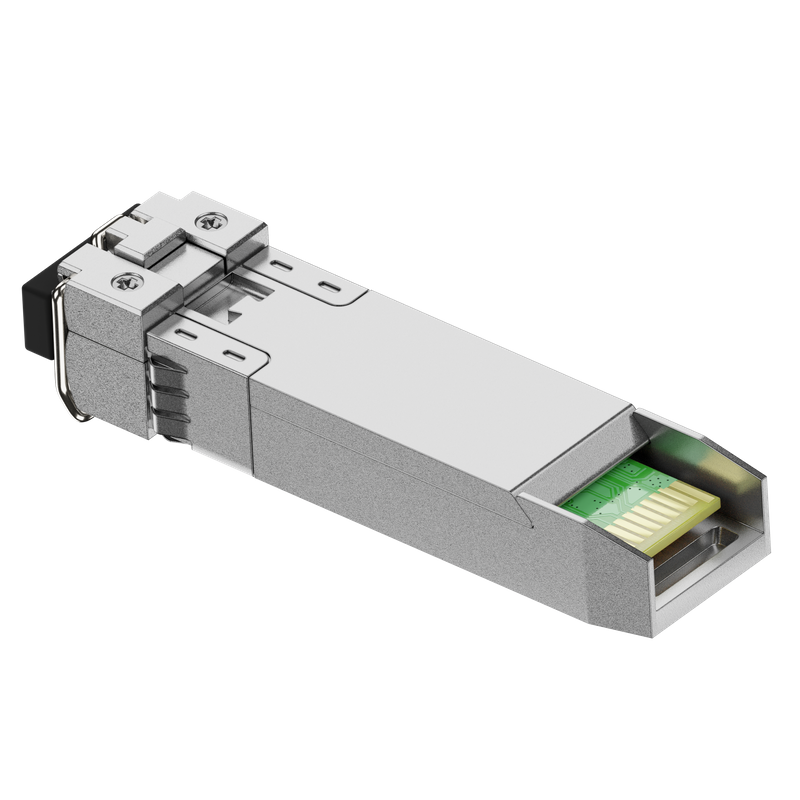

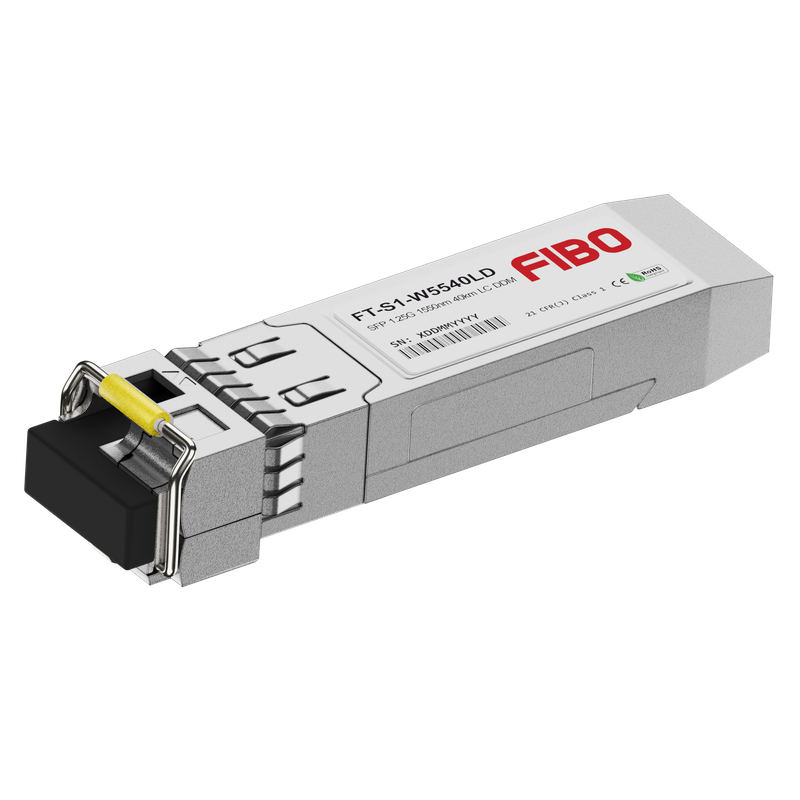

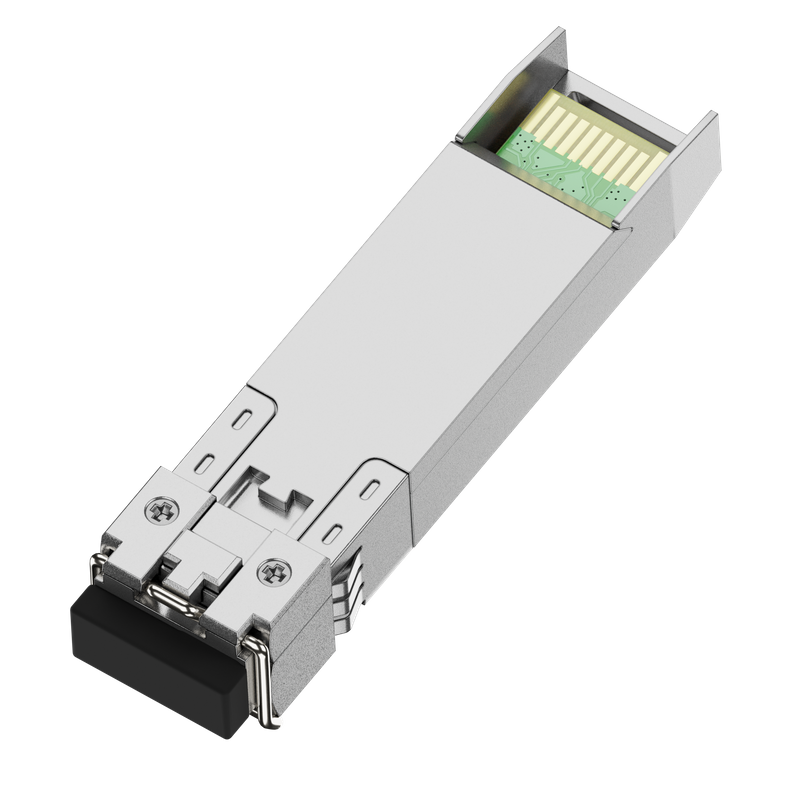

FT-S1-W5540LD — одноволоконный модуль SFP на 1,25 Гбит/с с дальностью до 40 км. Передатчик излучает на 1550 нм, приёмник работает на встречной длине волны 1310 нм.
Модуль образует пару с FT-S1-W3140LD: длины волн зеркальны, оба направления идут по одному волокну. Мощность излучения — −5…0 дБм, чувствительность приёмника — −24 дБм, оптический бюджет — 19 дБ.
Расчётные коэффициенты затухания составляют 0,2 дБ/км на 1550 нм и 0,35 дБ/км на 1310 нм. Дальность ограничена худшим из двух направлений.
Передатчик построен на лазере DFB, приёмник — на PIN-фотодиоде. Боковое подавление мод — не менее 30 дБ.
Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. Оптический разъём — LC Simplex.
Исполнение с разъёмом SC — FT-S1-W5540SD, промышленное — FT-S1-W5540LDI. В исполнениях на 80 км используется пара 1490/1550 нм, а передатчик 1550 нм установлен в FT-S1-W5580LD.
SFP Трансиверы
Оптический модуль SFP — сменный трансивер, который преобразует электрический сигнал порта в оптический и обратно. Линейная скорость 1,25 Гбит/с соответствует гигабитному Ethernet 1000BASE-X. Двухволоконный модуль занимает отдельные волокна для передачи и приёма. Модуль WDM работает по одному волокну и образует встречную пару: передача одного совпадает по длине волны с приёмом второго. Стандарт задаёт пару 1310 и 1490 нм для 1000BASE-BX10, 1310 и 1550 нм — для 100BASE-BX10. Оптический бюджет модуля определяет предельные потери трассы. Разъём SFP модуля чаще всего LC, а функция DDM отдаёт мощность передатчика и уровень на приёмнике.
