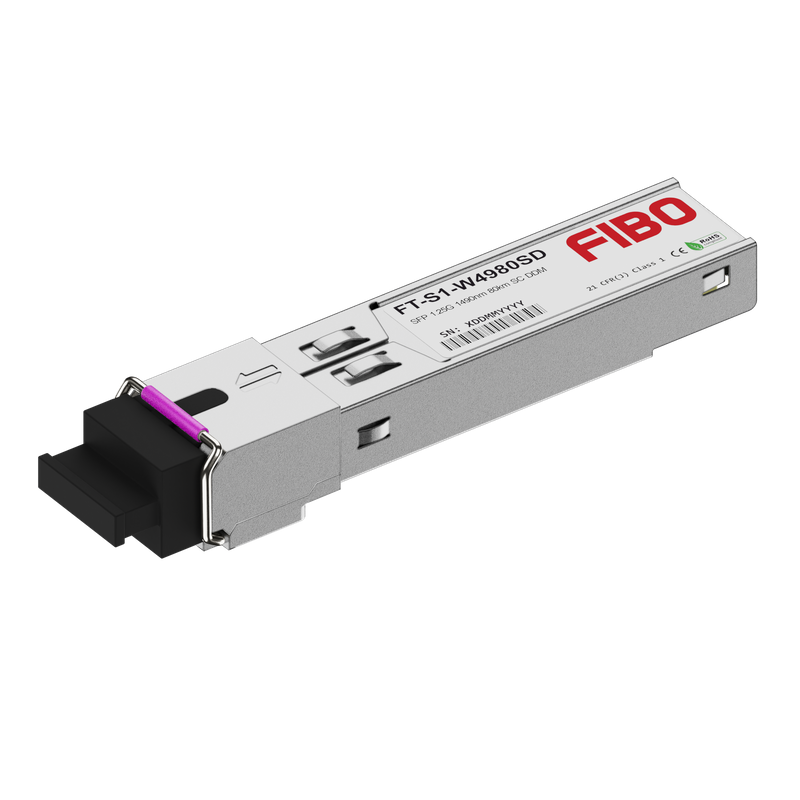

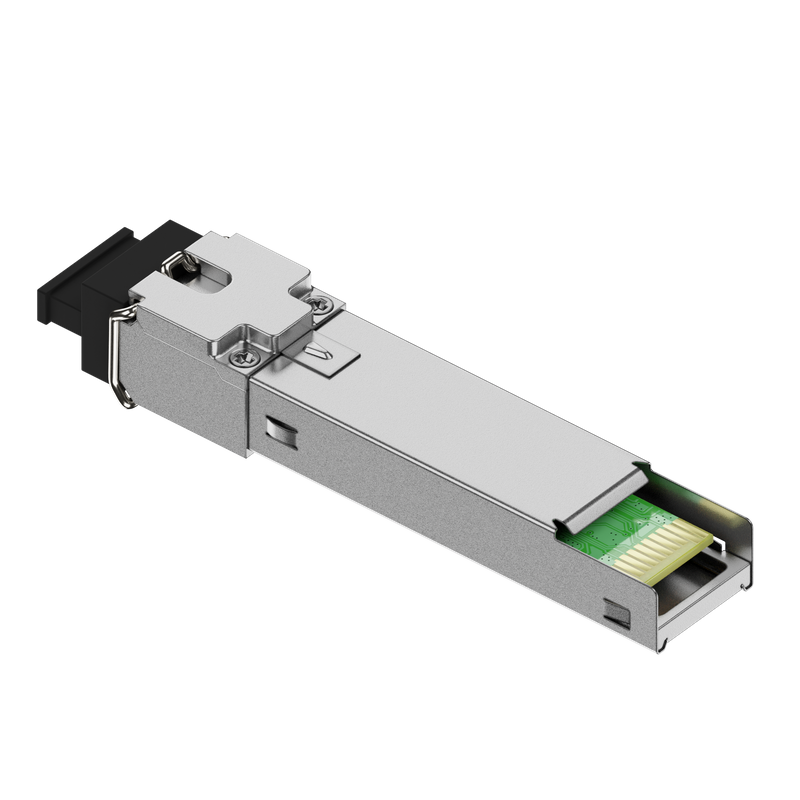

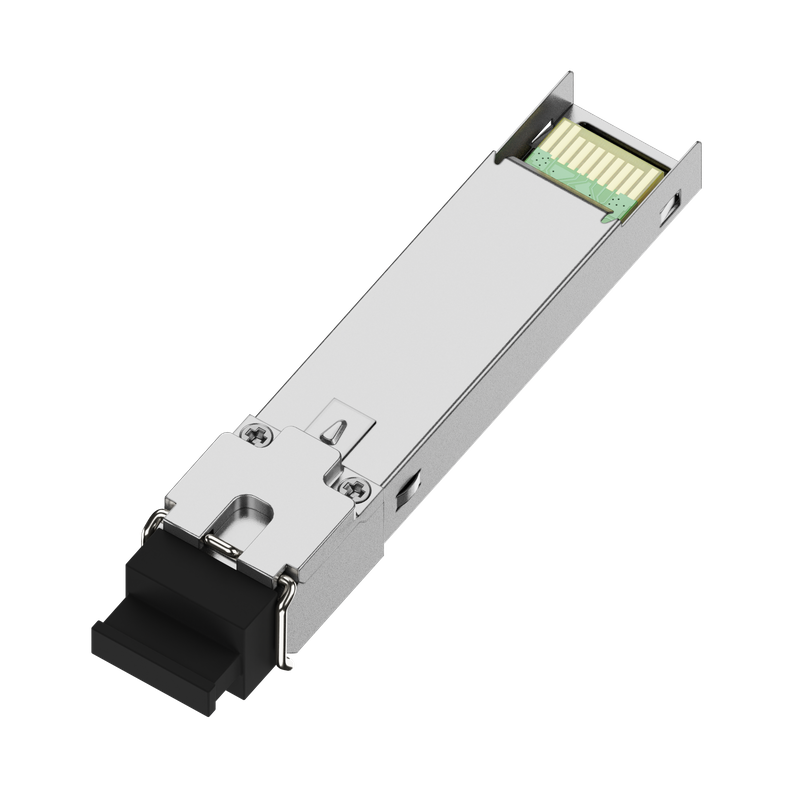

FT-S1-W4980SD — одноволоконный модуль SFP на 1,25 Гбит/с с дальностью до 80 км и разъёмом SC. Передатчик излучает на 1490 нм, приём идёт на 1550 нм.
Оптические параметры совпадают с исполнением FT-S1-W4980LD: мощность излучения 0…+5 дБм, чувствительность приёмника −26 дБм, оптический бюджет 26 дБ.
Перегрузка приёмника наступает при −3 дБм, порог повреждения приёмного тракта — +5 дБм. Аттенюатор ограничивает входную мощность приёмника на короткой трассе уровнем не выше порога перегрузки.
Передающий тракт построен на лазере DFB с боковым подавлением мод не менее 30 дБ.
Встречная сторона линии — FT-S1-W5580SD с передатчиком 1550 нм.
Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма.
Рабочий диапазон температуры корпуса — от 0 до +70 °C; промышленных исполнений на 80 км в линейке нет.
SFP Трансиверы
Оптический модуль SFP — сменный трансивер, который преобразует электрический сигнал порта в оптический и обратно. Линейная скорость 1,25 Гбит/с соответствует гигабитному Ethernet 1000BASE-X. Двухволоконный модуль занимает отдельные волокна для передачи и приёма. Модуль WDM работает по одному волокну и образует встречную пару: передача одного совпадает по длине волны с приёмом второго. Стандарт задаёт пару 1310 и 1490 нм для 1000BASE-BX10, 1310 и 1550 нм — для 100BASE-BX10. Оптический бюджет модуля определяет предельные потери трассы. Разъём SFP модуля чаще всего LC, а функция DDM отдаёт мощность передатчика и уровень на приёмнике.
