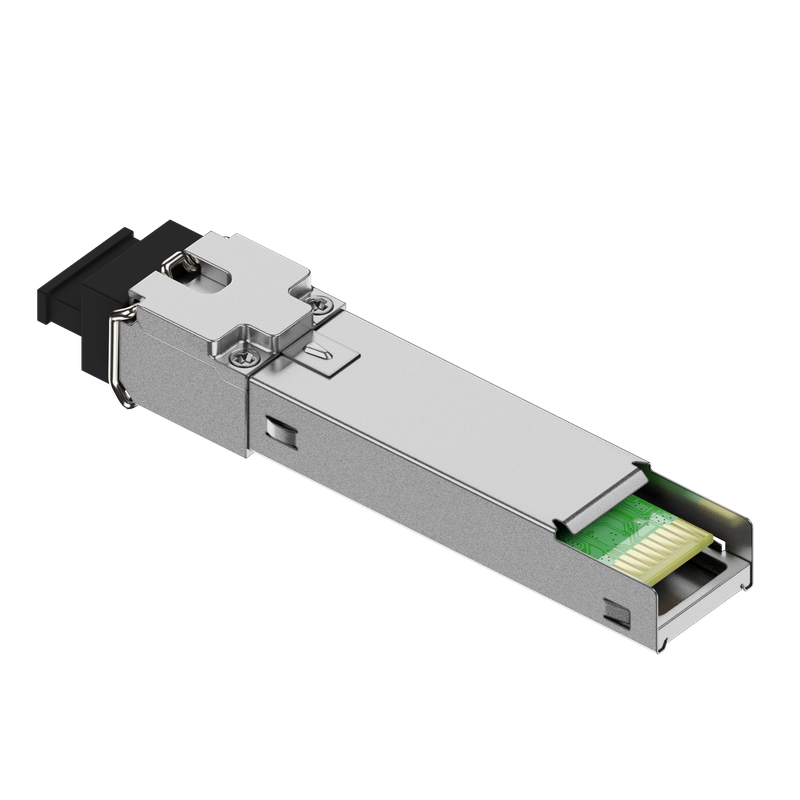

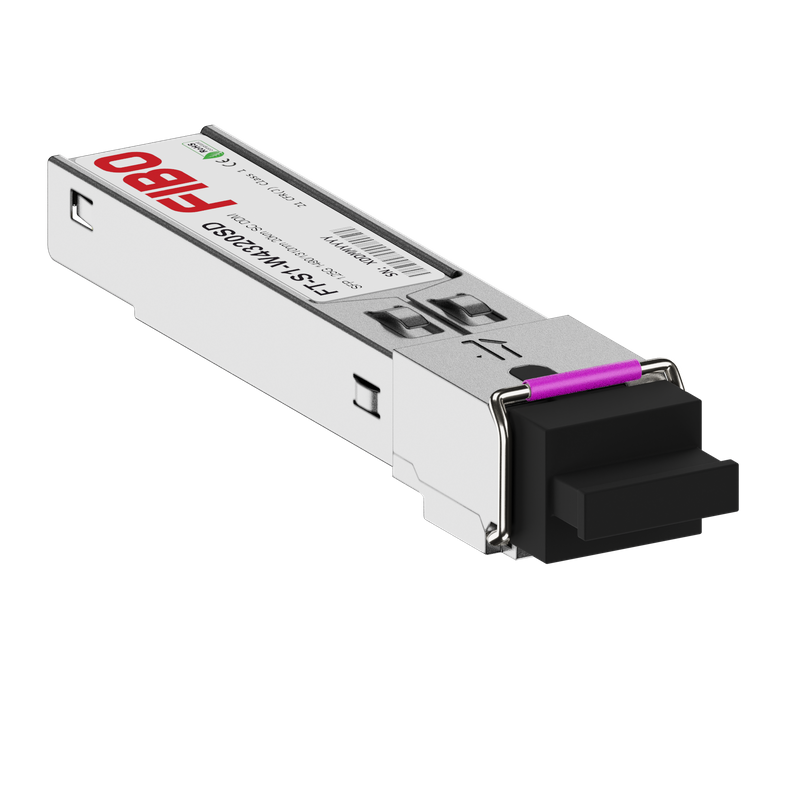

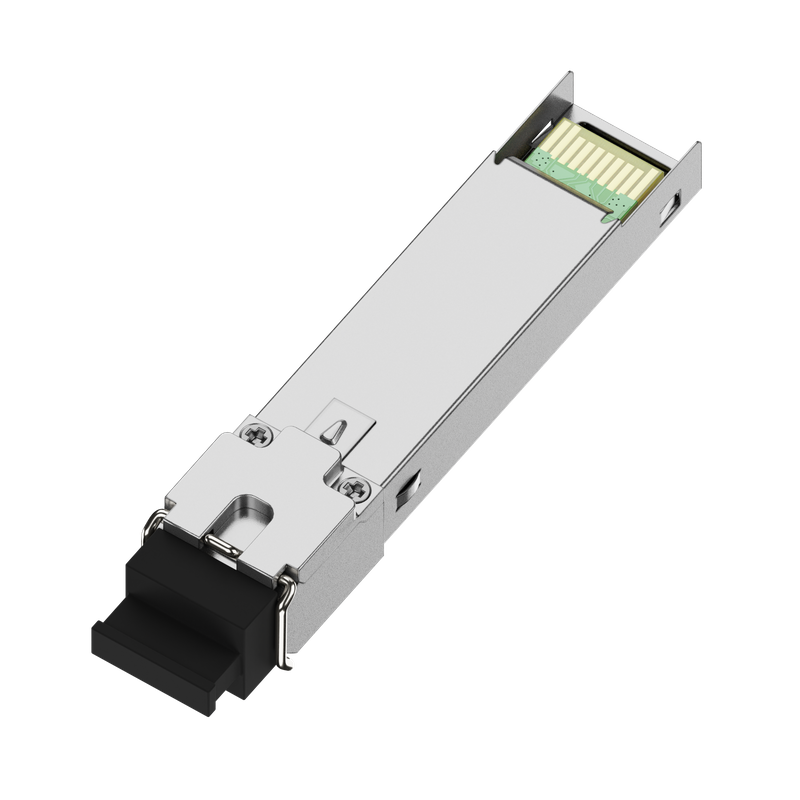

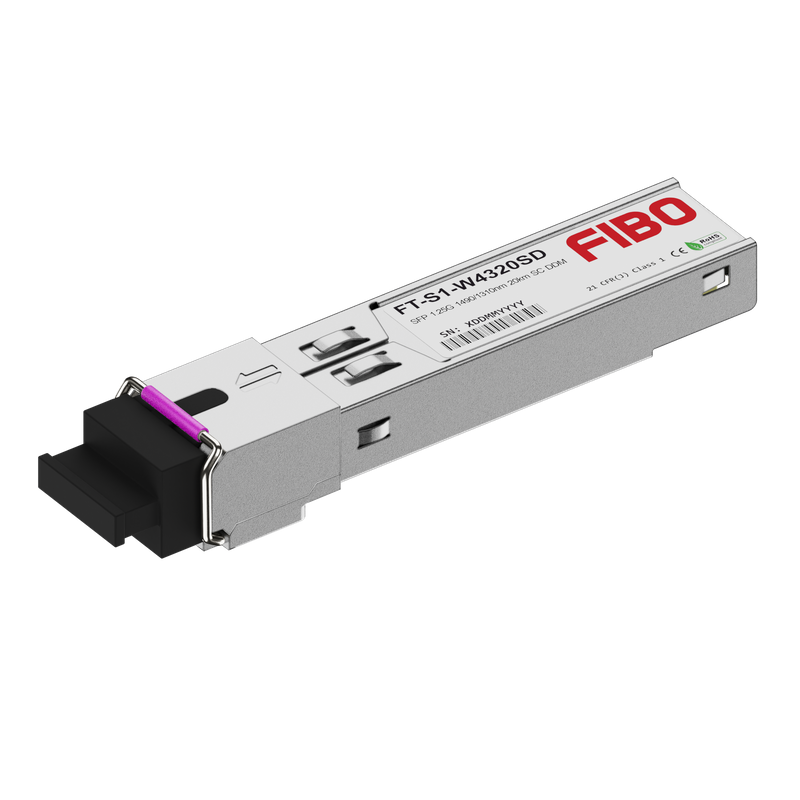

FT-S1-W4320SD — одноволоконный модуль SFP на 1,25 Гбит/с с дальностью до 20 км и разъёмом SC. Передатчик работает на 1490 нм, приём идёт на 1310 нм.
Встречную сторону линии обслуживает FT-S1-W3420SD. Пара 1310/1490 совпадает с парой стандартных интерфейсов 1000BASE-BX10. Модуль применяется на линиях с оборудованием другого производителя на противоположном конце.
Передатчик построен на лазере DFB со спектральной шириной по уровню −20 дБ не более 1 нм. Приёмный тракт — PIN-фотодиод.
Исполнение с разъёмом LC — FT-S1-W4320LD, оптические параметры у них совпадают.
Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма.
Рабочий диапазон температуры корпуса — от 0 до +70 °C.
SFP Трансиверы
Оптический модуль SFP — сменный трансивер, который преобразует электрический сигнал порта в оптический и обратно. Линейная скорость 1,25 Гбит/с соответствует гигабитному Ethernet 1000BASE-X. Двухволоконный модуль занимает отдельные волокна для передачи и приёма. Модуль WDM работает по одному волокну и образует встречную пару: передача одного совпадает по длине волны с приёмом второго. Стандарт задаёт пару 1310 и 1490 нм для 1000BASE-BX10, 1310 и 1550 нм — для 100BASE-BX10. Оптический бюджет модуля определяет предельные потери трассы. Разъём SFP модуля чаще всего LC, а функция DDM отдаёт мощность передатчика и уровень на приёмнике.
