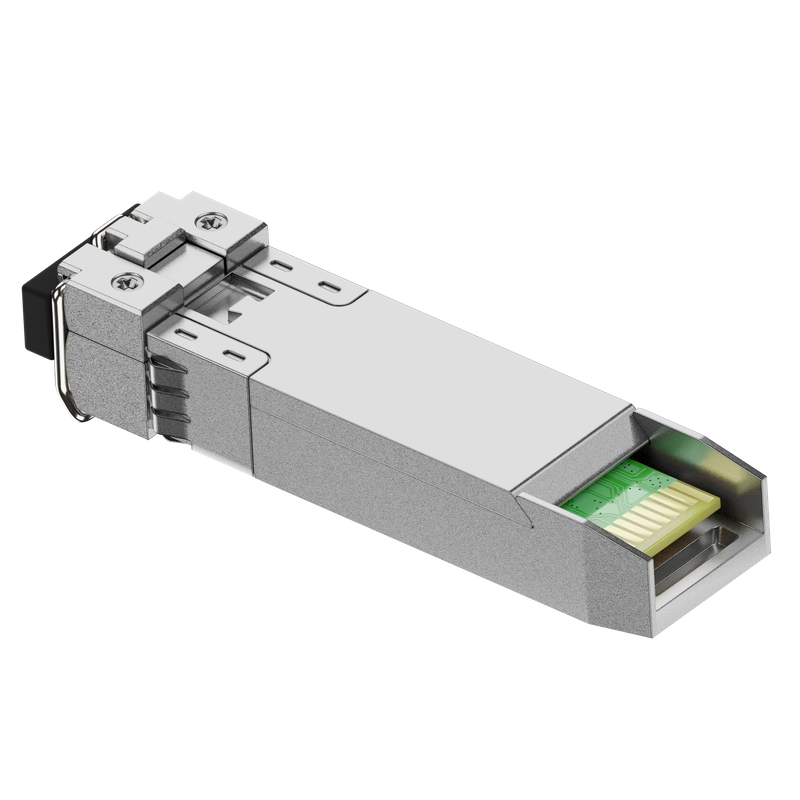

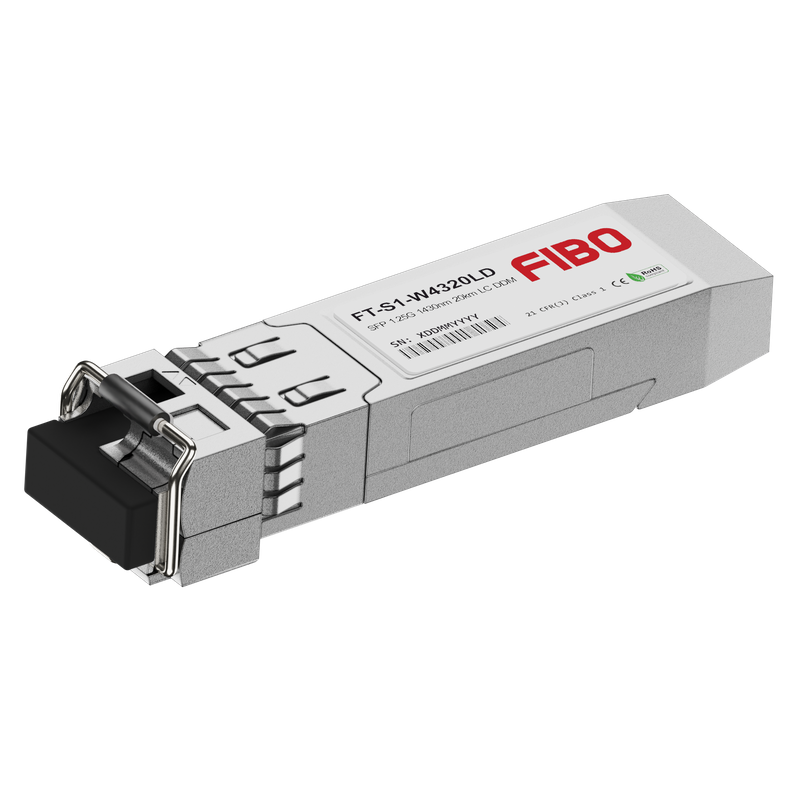

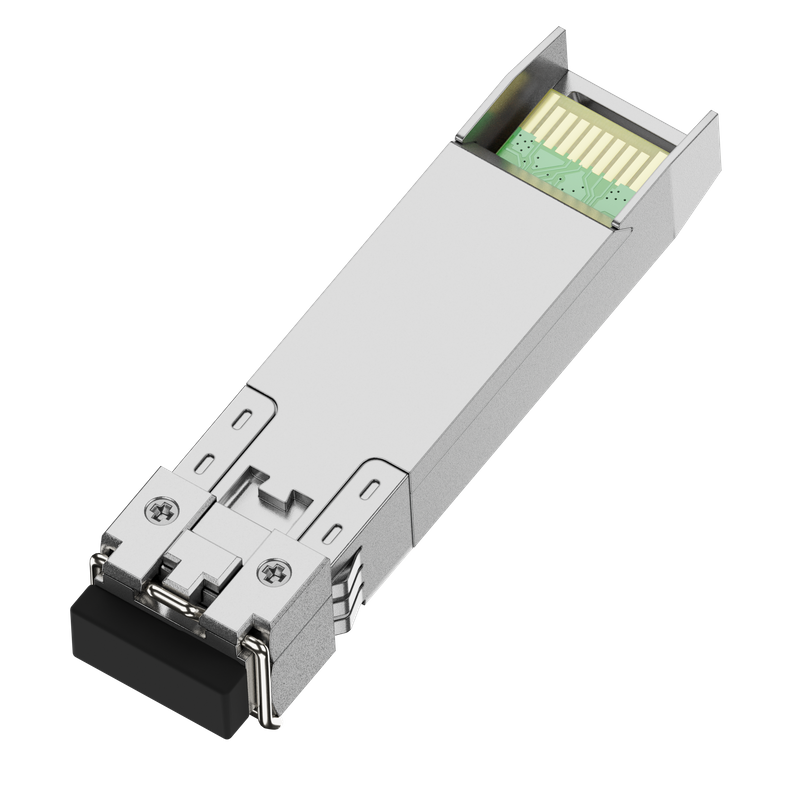

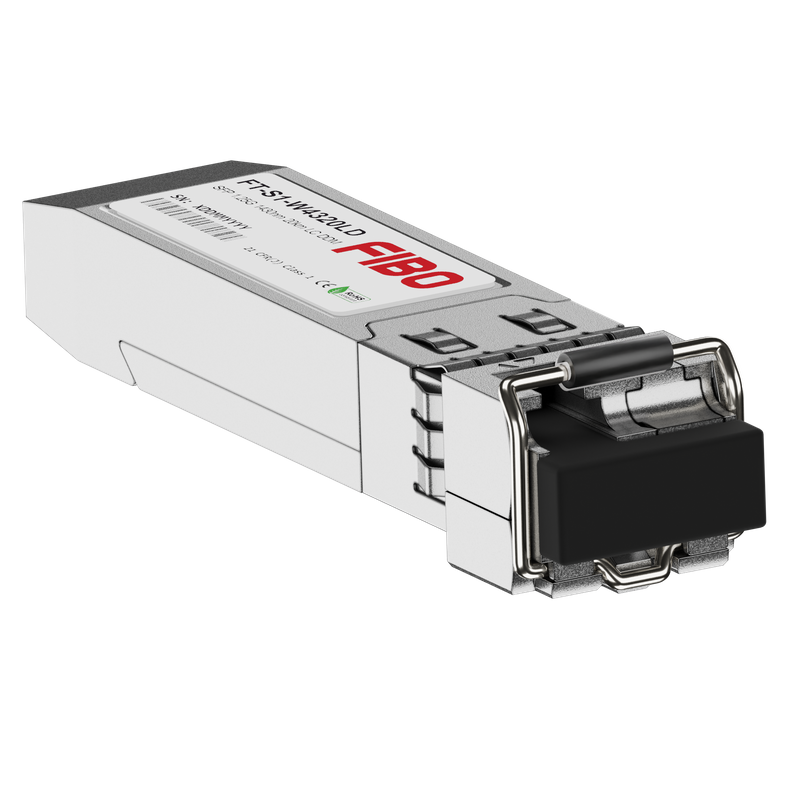

FT-S1-W4320LD — одноволоконный модуль SFP на 1,25 Гбит/с с дальностью до 20 км. Передатчик излучает на 1490 нм, приёмник работает на встречной длине волны 1310 нм.
Модуль образует пару с FT-S1-W3420LD. Передатчик построен на лазере DFB, приёмник — на PIN-фотодиоде; на встречной стороне пары установлен лазер Фабри — Перо.
В области 1490 нм затухание волокна ниже, чем в O-диапазоне, а хроматическая дисперсия меньше, чем в C-диапазоне.
Коэффициент экстинкции — не менее 9 дБ, боковое подавление мод — не менее 30 дБ. Порог повреждения приёмного тракта — +5 дБм.
Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. Оптический разъём — LC Simplex.
Исполнение с разъёмом SC — FT-S1-W4320SD. Исполнение на ту же дальность с парой 1550/1310 — FT-S1-W5520LD.
SFP Трансиверы
Оптический модуль SFP — сменный трансивер, который преобразует электрический сигнал порта в оптический и обратно. Линейная скорость 1,25 Гбит/с соответствует гигабитному Ethernet 1000BASE-X. Двухволоконный модуль занимает отдельные волокна для передачи и приёма. Модуль WDM работает по одному волокну и образует встречную пару: передача одного совпадает по длине волны с приёмом второго. Стандарт задаёт пару 1310 и 1490 нм для 1000BASE-BX10, 1310 и 1550 нм — для 100BASE-BX10. Оптический бюджет модуля определяет предельные потери трассы. Разъём SFP модуля чаще всего LC, а функция DDM отдаёт мощность передатчика и уровень на приёмнике.
