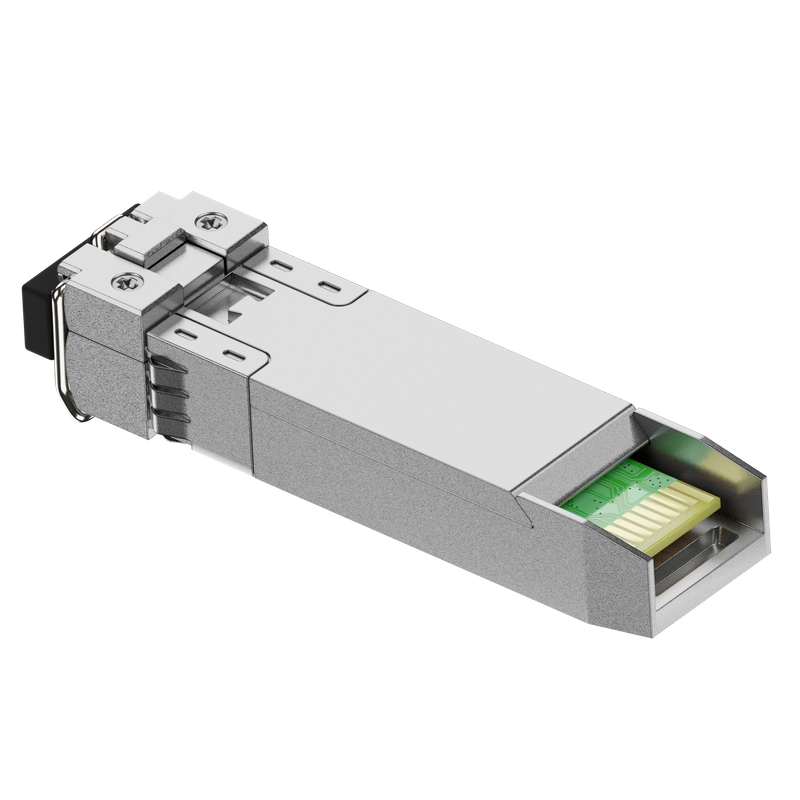

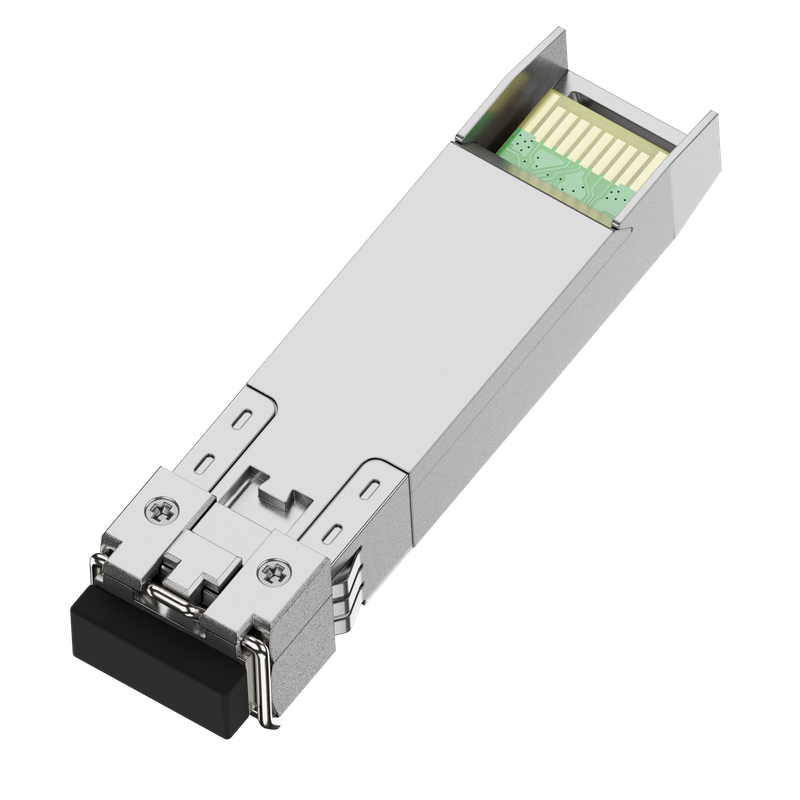

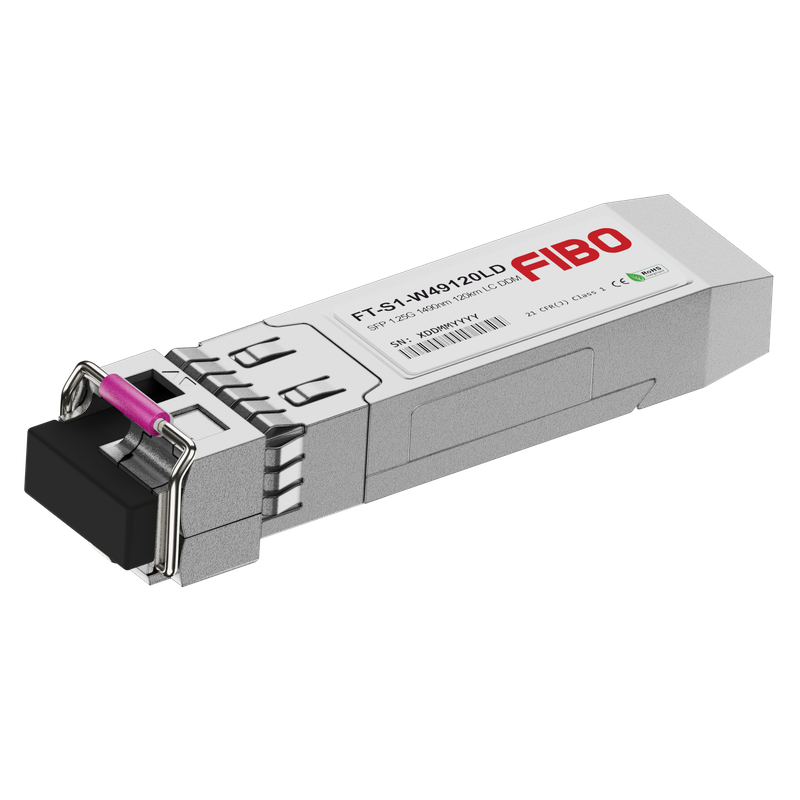

FT-S1-W49120LD — одноволоконный модуль SFP на 1,25 Гбит/с с дальностью до 120 км. Передатчик работает на 1490 нм, приёмник — на встречной длине волны 1550 нм.
Приёмник здесь построен на лавинном фотодиоде APD, а не на PIN, как у исполнений до 80 км. Лавинное умножение обеспечивает чувствительность −31 дБм и увеличивает оптический бюджет с 26 до 31 дБ. Дополнительные 40 км увеличивают потери примерно на 8 дБ и уменьшают запас линии.
Повышенная чувствительность сопровождается сужением рабочего диапазона входной мощности: перегрузка APD-приёмника наступает уже при −10 дБм. Порог повреждения приёмного тракта — +7 дБм.
Передатчик построен на лазере DFB, боковое подавление мод — не менее 30 дБ.
Встречную сторону линии обслуживает FT-S1-W55120LD с передатчиком 1550 нм.
Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. Оптический разъём — LC Simplex.
Исполнение с разъёмом SC — FT-S1-W49120SD. Соседние дальности на той же паре — FT-S1-W4980LD на 80 км и FT-S1-W49160LD на 160 км.
SFP Трансиверы
Оптический модуль SFP — сменный трансивер, который преобразует электрический сигнал порта в оптический и обратно. Линейная скорость 1,25 Гбит/с соответствует гигабитному Ethernet 1000BASE-X. Двухволоконный модуль занимает отдельные волокна для передачи и приёма. Модуль WDM работает по одному волокну и образует встречную пару: передача одного совпадает по длине волны с приёмом второго. Стандарт задаёт пару 1310 и 1490 нм для 1000BASE-BX10, 1310 и 1550 нм — для 100BASE-BX10. Оптический бюджет модуля определяет предельные потери трассы. Разъём SFP модуля чаще всего LC, а функция DDM отдаёт мощность передатчика и уровень на приёмнике.
