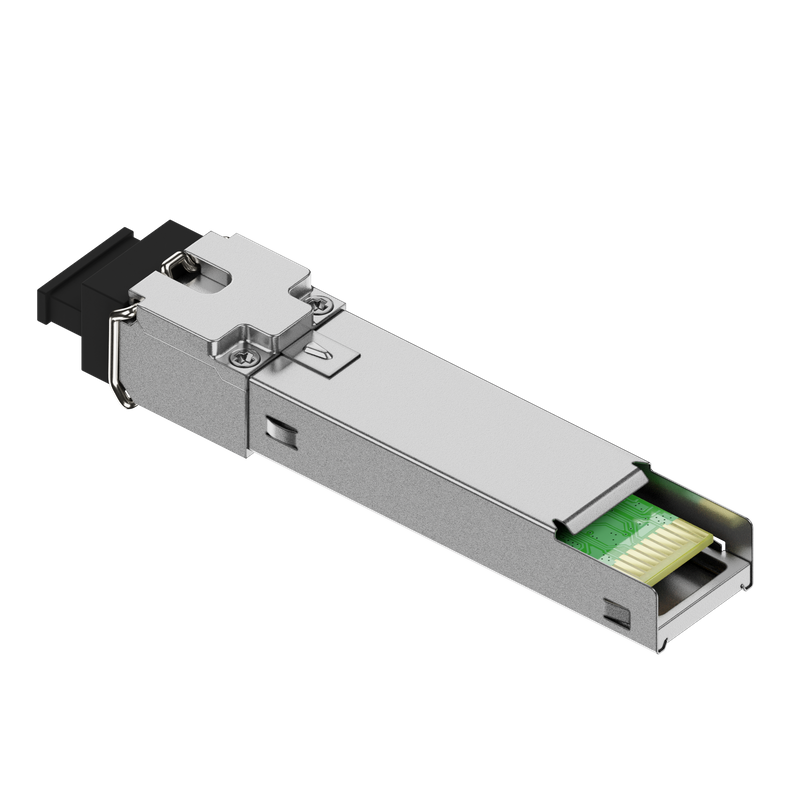

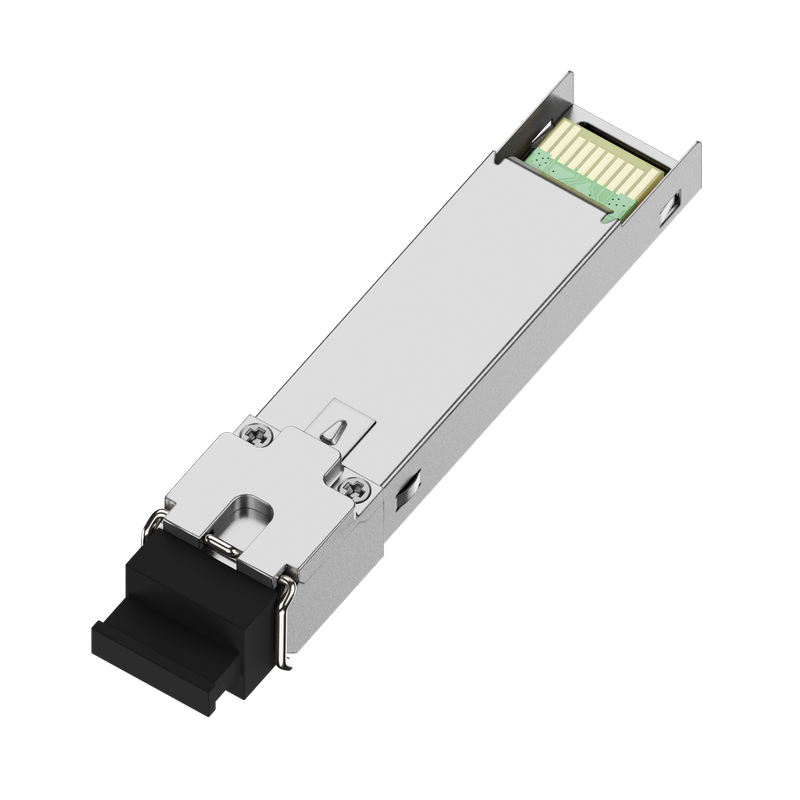

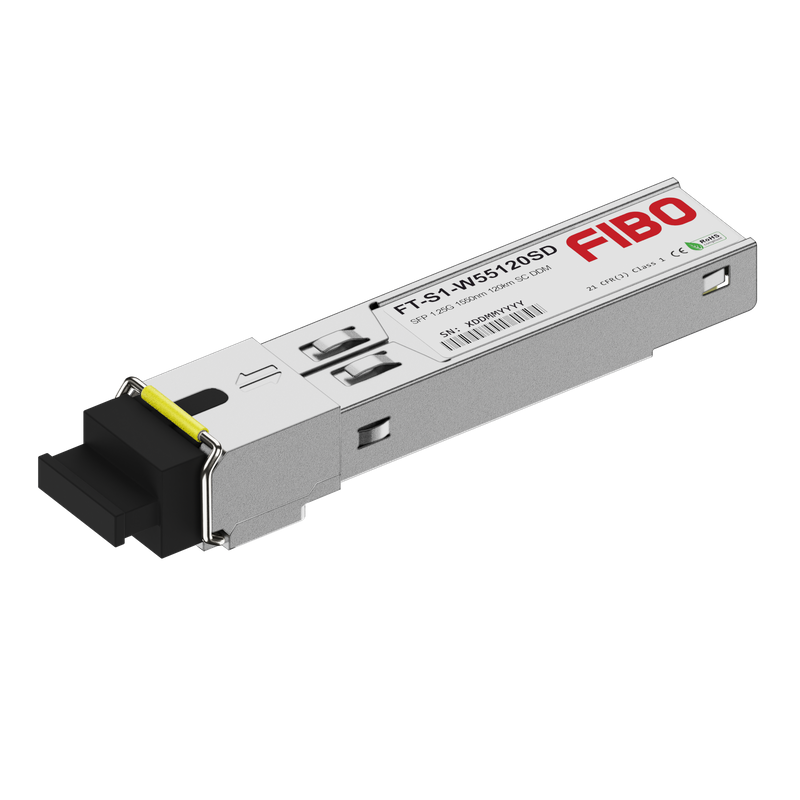

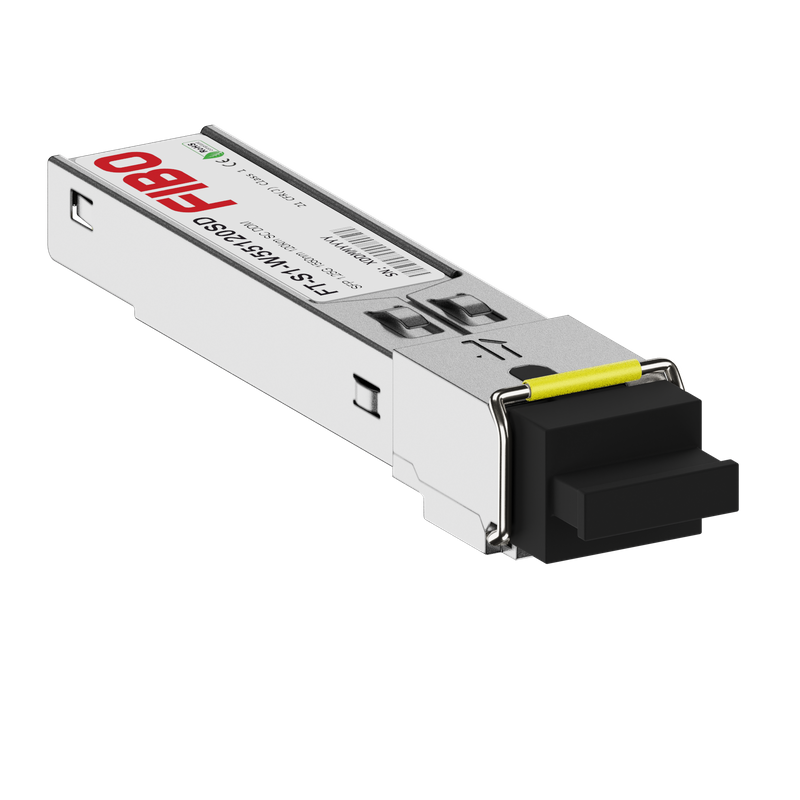

FT-S1-W55120SD — одноволоконный модуль SFP на 1,25 Гбит/с с дальностью до 120 км и разъёмом SC. Передатчик работает на 1550 нм, приём идёт на 1490 нм по одному волокну.
Встречную сторону линии обслуживает FT-S1-W49120SD. Оптические параметры совпадают с исполнением FT-S1-W55120LD.
Приёмник построен на лавинном фотодиоде с чувствительностью −31 дБм. Рабочее окно по входной мощности — от чувствительности −31 дБм до перегрузки −10 дБм, то есть 21 дБ.
Передатчик построен на лазере DFB, коэффициент экстинкции — не менее 9 дБ.
Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма.
Показания принимаемой мощности на обоих концах позволяют системе мониторинга отслеживать изменение запаса линии; погрешность измерения оптической мощности — до ±3 дБ.
SFP Трансиверы
Оптический модуль SFP — сменный трансивер, который преобразует электрический сигнал порта в оптический и обратно. Линейная скорость 1,25 Гбит/с соответствует гигабитному Ethernet 1000BASE-X. Двухволоконный модуль занимает отдельные волокна для передачи и приёма. Модуль WDM работает по одному волокну и образует встречную пару: передача одного совпадает по длине волны с приёмом второго. Стандарт задаёт пару 1310 и 1490 нм для 1000BASE-BX10, 1310 и 1550 нм — для 100BASE-BX10. Оптический бюджет модуля определяет предельные потери трассы. Разъём SFP модуля чаще всего LC, а функция DDM отдаёт мощность передатчика и уровень на приёмнике.
