40GBASE-ZR QSFP+ модуль 1310нм 70км

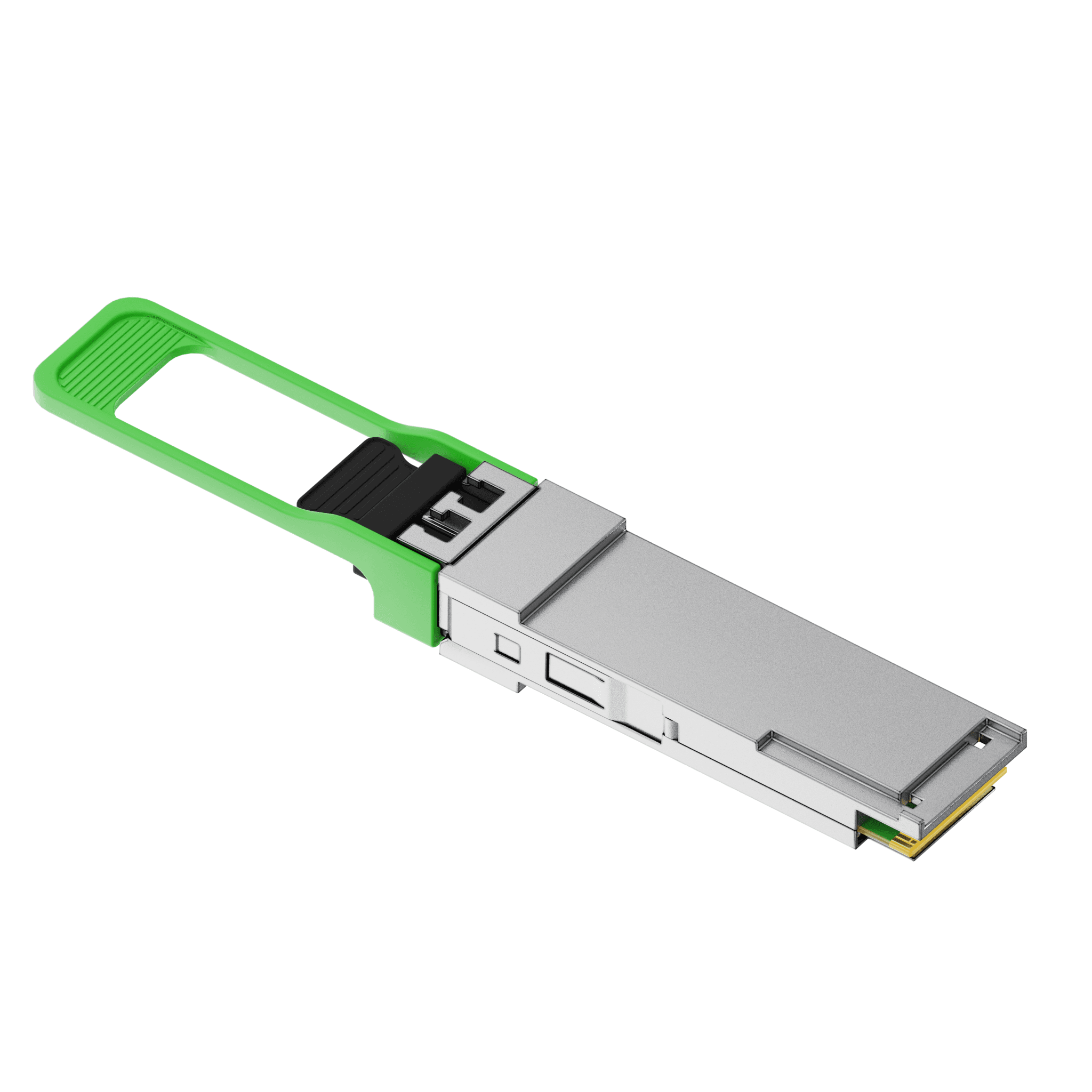

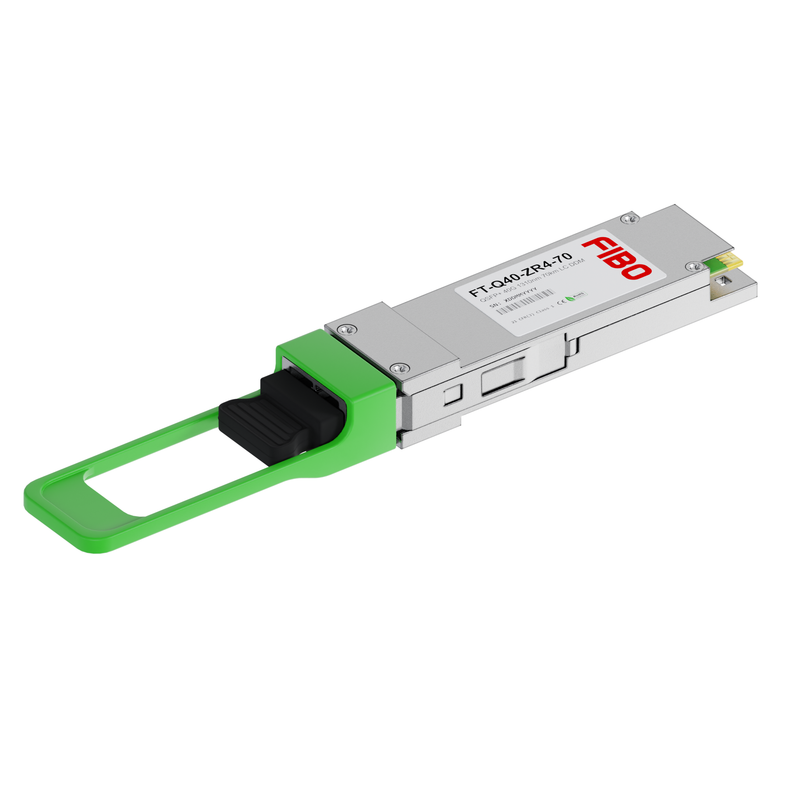

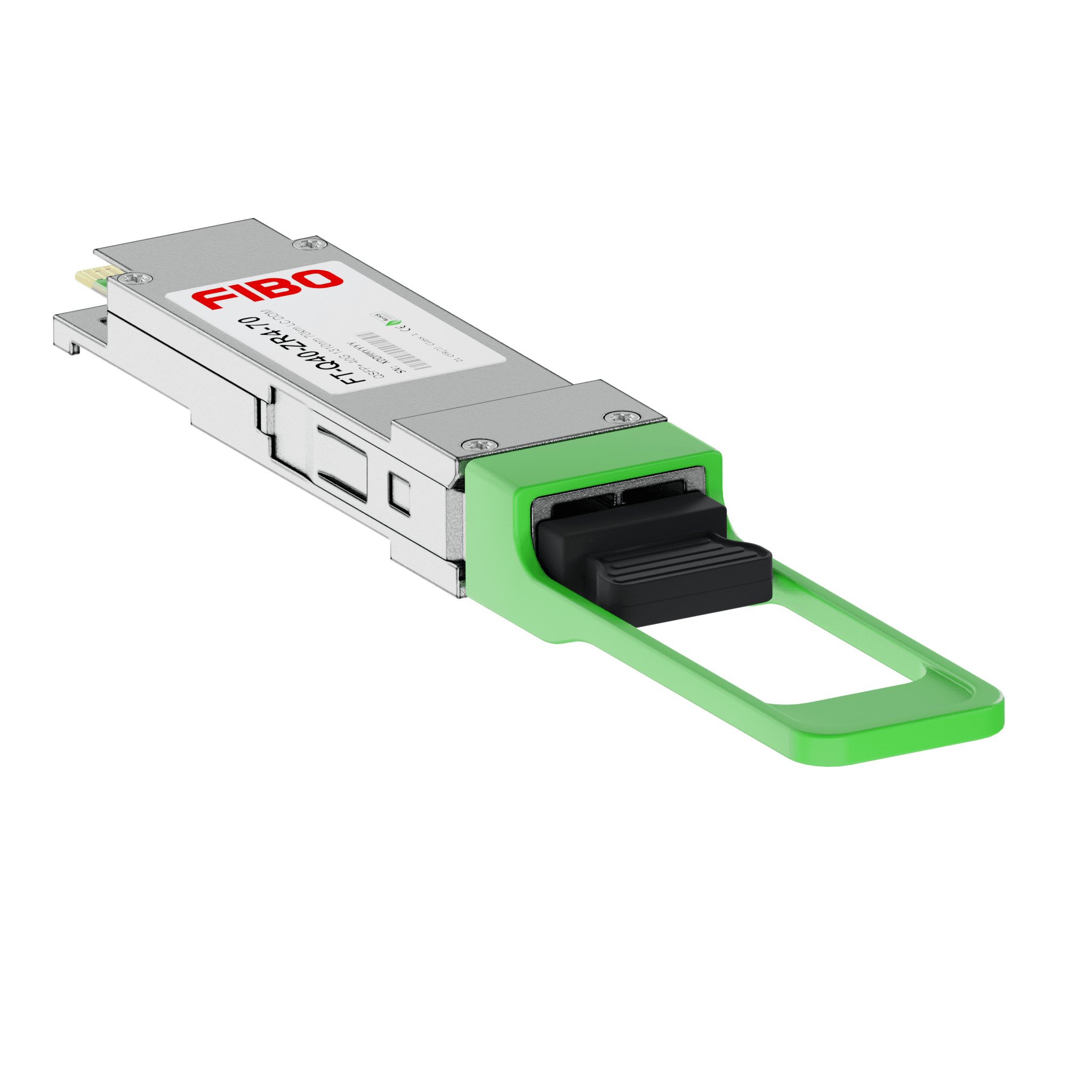

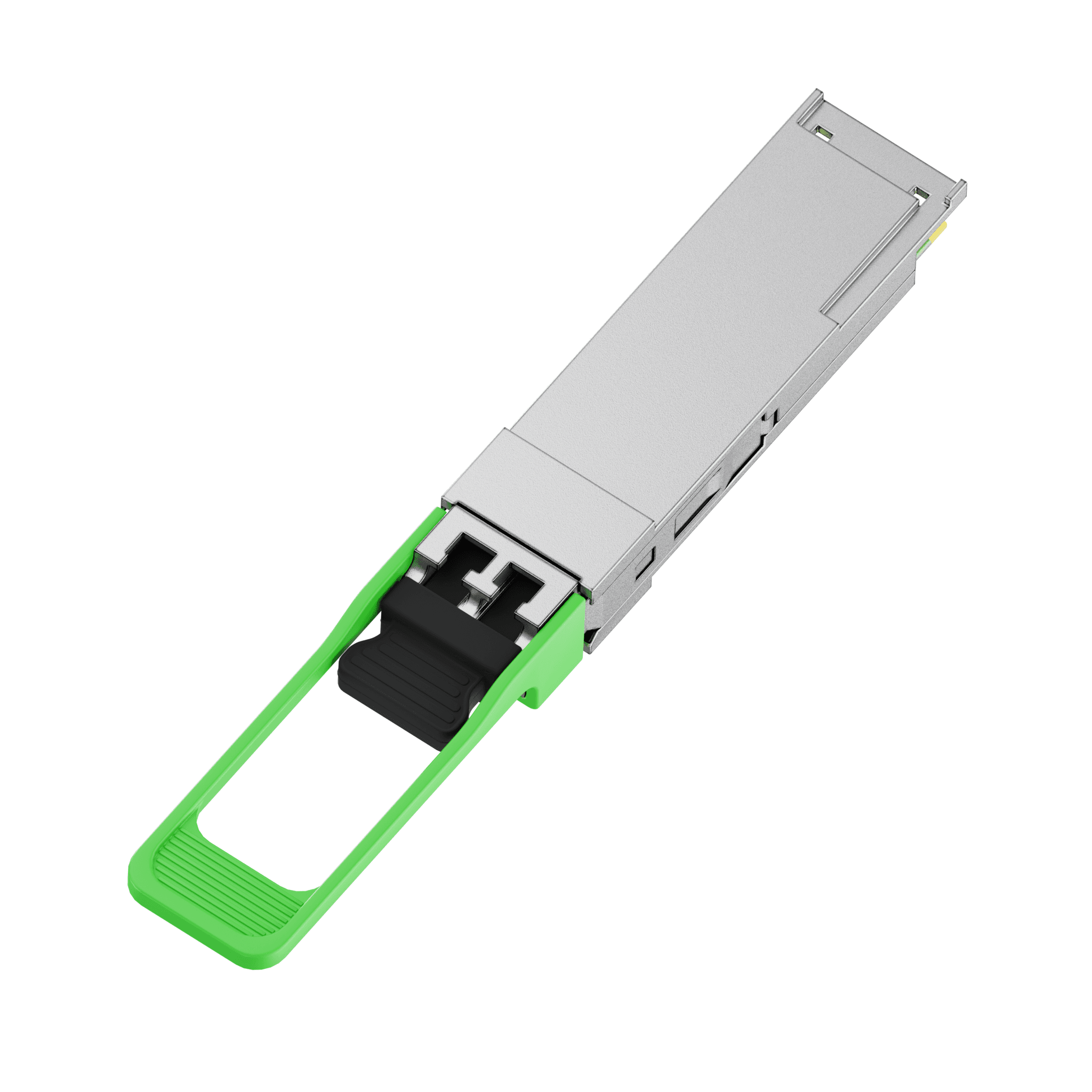

FT-Q40-ZR4-70 — трансивер QSFP+ на 40 Гбит/с для одномодовых линий протяжённостью до 70 км. Четыре канала по 10,3125 Гбит/с идут на длинах волн 1295,56, 1300,05, 1304,58 и 1309,14 нм: разнос по сетке LAN-WDM выбран узким, чтобы на такой длине трассы не набегала хроматическая дисперсия. Каналы сведены в дуплексную пару волокон с разъёмом LC. Модуль соответствует спецификациям QSFP+ MSA и SFF-8436, электрический интерфейс — по IEEE 802.3ba.

Мощность передатчика — от +4 до +7 дБм на канал, приёмник построен на лавинном фотодиоде и принимает сигнал в диапазоне от −24 до −6 дБм; расчётный бюджет достигает 28 дБ. Семьдесят километров в O-диапазоне дают порядка 25 дБ потерь в самом волокне, поэтому линию нужно считать по фактическому затуханию, а на коротком плече, наоборот, следить за перегрузкой приёмника и при необходимости ставить аттенюатор. Питание — 3,3 В, потребление не более 3,5 Вт, рабочая температура от 0 до +70 °C, поддерживаются горячая замена и мониторинг DDM.

На восьмидесятикилометровые плечи в линейке есть FT-Q40-ZR4-80, на 30 км — FT-Q40-ER4L-30, на 40 км — FT-Q40-ER4-40. Типовое применение — магистральные и региональные стыки 40 Гбит/с без промежуточного усиления: связь между городами, резервные направления, подключение удалённых узлов операторской сети.
