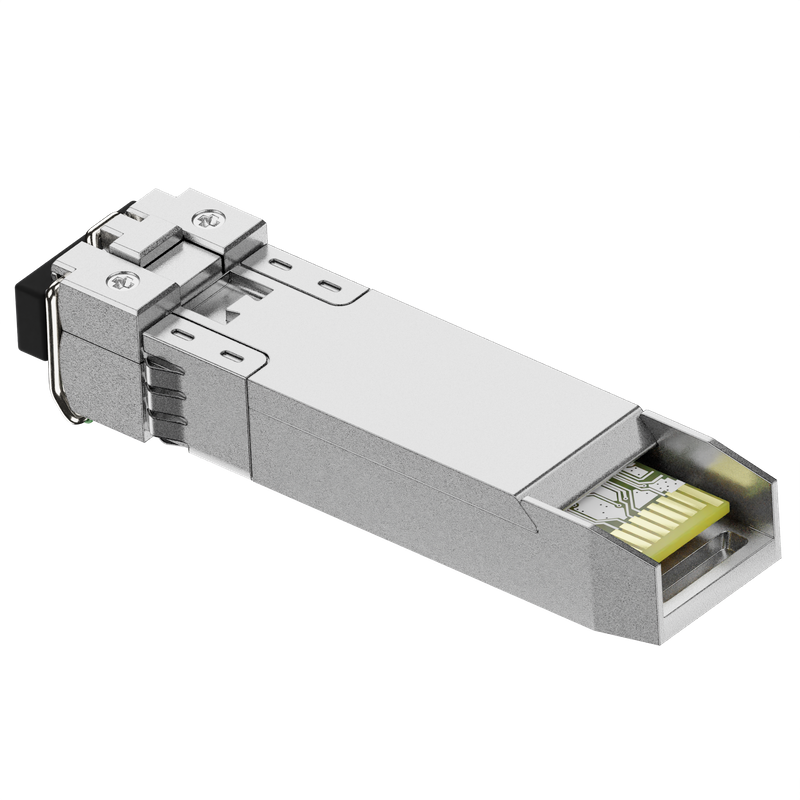

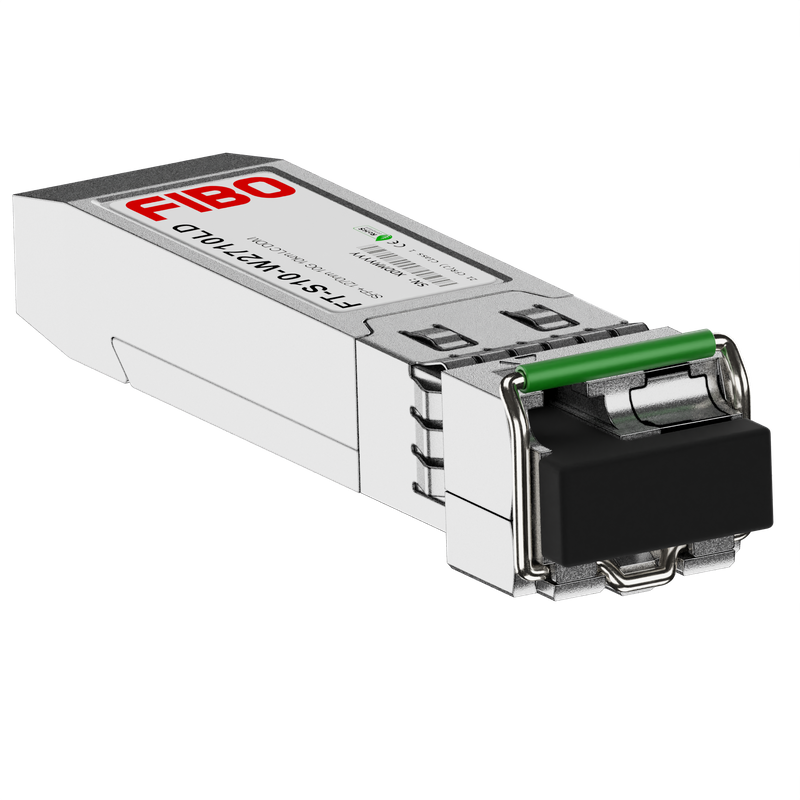

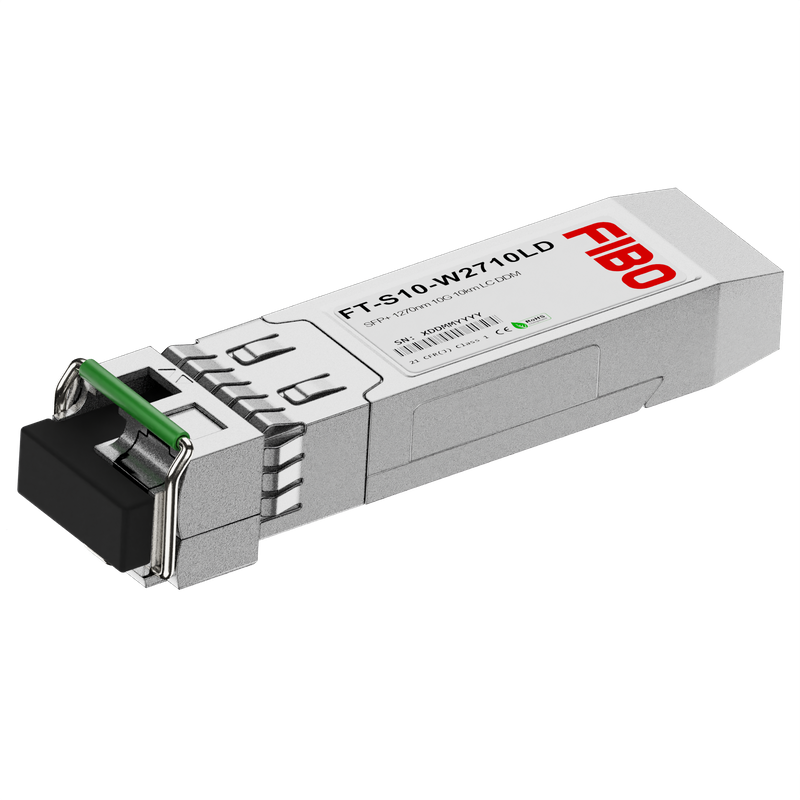

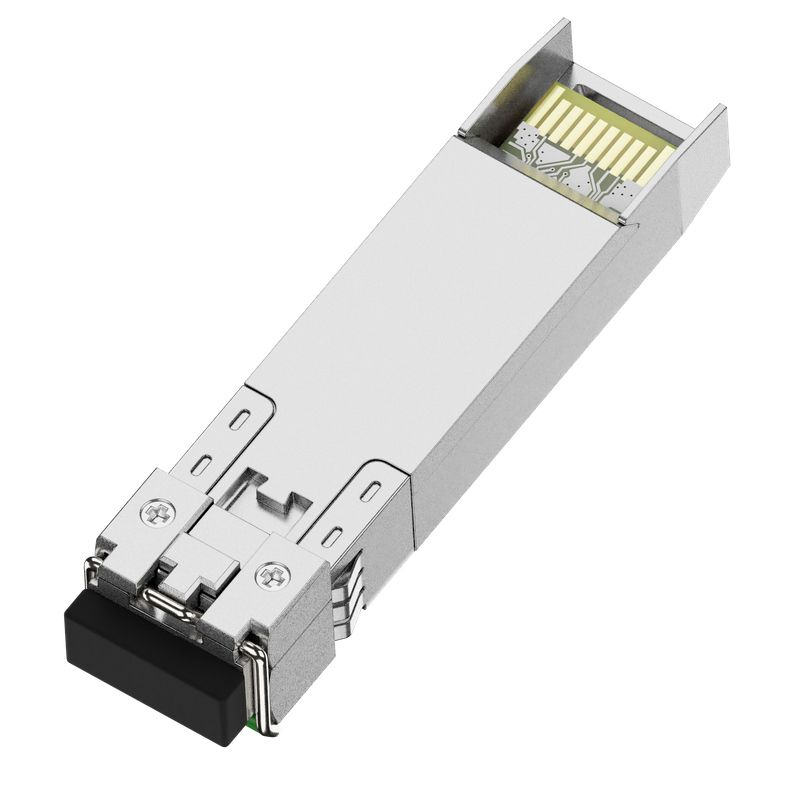

FT-S10-W2710LD — одноволоконный модуль SFP+ на 10 Гбит/с с дальностью до 10 км. Передатчик работает на 1270 нм, приёмник — на встречной длине волны 1330 нм; оба направления разделены по длинам волн внутри одного волокна.
Источник излучения — лазер DFB со спектральной шириной 1 нм. Узкий спектр здесь отвечает за дальность. Хроматическая дисперсия растягивает импульс тем сильнее, чем шире полоса источника, и на десяти километрах широкополосный лазер ограничивал бы длину линии. Приёмник — PIN-фотодиод.
Парный модуль противоположного направления — FT-S10-W3310LD. Одноволоконные интерфейсы 10 Гбит/с описаны в IEEE 802.3cp-2021 под именами 10GBASE-BR10, BR20 и BR40. Набор длин волн и оптический бюджет модуля заданы его спецификацией, а не профилем BR.
Модуль соответствует SFP+ MSA, электрический интерфейс — SFF-8431. Поддерживается горячая замена, напряжение питания 3,3 В, рассеиваемая мощность менее 1 Вт.
DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. Оптический разъём — LC Simplex.
Исполнение в промышленном температурном диапазоне — FT-S10-W2710LDI. Соседние исполнения с передатчиком 1270 нм — FT-S10-W273LD на 3 км и FT-S10-W2720LD на 20 км.
10G/16G/32G Трансиверы
Трансиверы раздела работают в Ethernet на 10 Гбит/с и в сетях хранения Fibre Channel. Модули 10G встречаются в нескольких форм-факторах: SFP+ входит в порты современных платформ, XFP модуль крупнее и механически с ним не совместим. Fibre Channel — самостоятельный стандарт со своим рядом скоростей, и трансивер Fibre Channel не становится Ethernet-модулем из-за одинакового корпуса. Дальность ограничивают затухание и хроматическая дисперсия. Дисперсия размывает импульс тем сильнее, чем шире спектральная линия передатчика, поэтому на пролёты в десятки километров идут модули с узкой линией. Модуль с поддержкой DDM отдаёт мощность передатчика и уровень на входе приёмника.
